技术摘要：
本发明涉及养殖技术领域，尤其是一种节水环保型养猪场，包括猪舍，猪舍内固定连接设有喷洒装置，喷洒装置通过水管固定连接设有水泵，水泵通过导线电性连接设有处理控制模块，处理控制模块通过导线电性连接设有温度检测模块，温度检测模块固定连接在猪舍内部，处理控制  全部
背景技术：
养殖是指培育和繁殖动植物，养殖包括家畜养殖、家禽养殖、水产养殖和特种养殖 等种类，养猪业是我国农业中的重要产业，对保障肉食品安全供应有重要作用，我国养猪业 正由传统养猪业向现代养猪业转变，无论是养殖模式、区域布局还是生产方式、生产能力都 在发生显著变化，存在自主创新能力弱、食品安全问题突出、劳动力成本增高、原种依赖进 口、疫病严重、环保压力大、饲料资源匮乏等诸多挑战，现有技术中养猪场在夏季时，由于温 度过高，往往需要进行人工洒水降温，这种降温方式会耗费大量水资源、电力资源、人力，为 此，我们提出了一种节水环保型养猪场，用于解决上述问题。
技术实现要素：

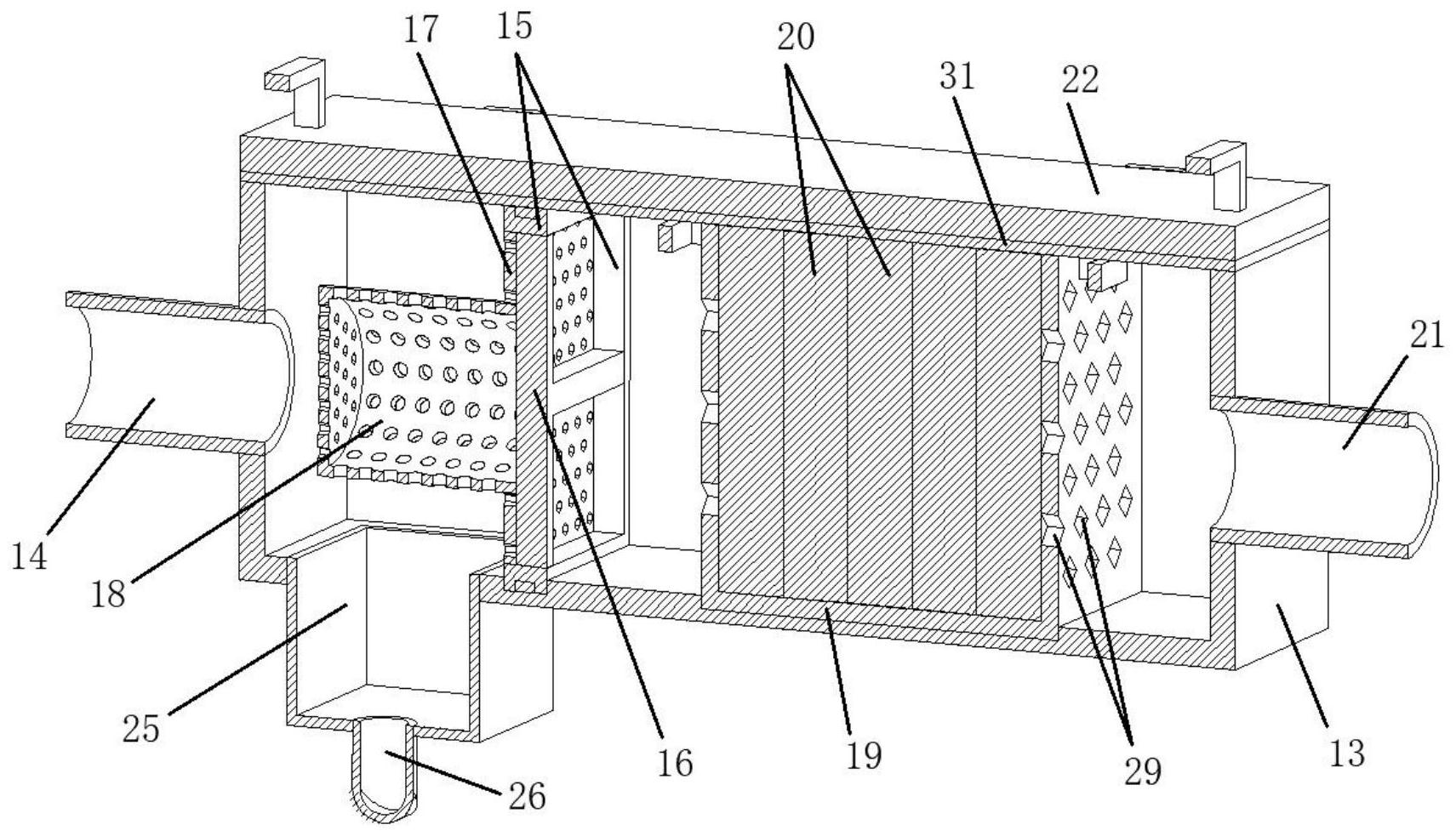

本发明的目的是为了解决现有技术中存在现有技术中养猪场在夏季时，由于温度 过高，往往需要进行人工洒水降温，这种降温方式会耗费大量水资源、电力资源、人力的缺 点，而提出的一种节水环保型养猪场。 为了实现上述目的，本发明采用了如下技术方案： 设计一种节水环保型养猪场，包括猪舍，所述猪舍内固定连接设有喷洒装置，所述 喷洒装置通过水管固定连接设有水泵，所述水泵通过导线电性连接设有处理控制模块，所 述处理控制模块通过导线电性连接设有温度检测模块，所述温度检测模块固定连接在猪舍 内部，所述处理控制模块通过导线电性连接设有蓄电瓶，所述蓄电瓶通过导线电性连接设 有太阳能发电模块，所述水泵的进水端通过水管连接设有消毒模块，所述消毒模块通过水 管连接设有蓄水罐，所述蓄水罐通过水管连接设有过滤装置，所述过滤装置通过水管连接 设有雨水收集装置，所述猪舍内侧固定安装设有水回收装置，所述水回收装置通过水管与 过滤装置相连接。 优选的，所述过滤装置包括主体盒，所述主体盒一侧设有进水孔，所述进水孔内侧 固定连接设有进水管，所述主体盒内侧滑动可拆卸式连接设有支撑框架，所述支撑框架内 侧固定连接设有十字形支撑架，所述支撑框架内侧固定连接设有过滤网，所述过滤网一侧 固定连接在十字形支撑架的一侧上，所述过滤网一侧设有通孔，所述通孔内侧固定连接设 有防堵过滤筒，所述防堵过滤筒一侧固定连接在十字形支撑架的一侧上，所述主体盒内侧 滑动可拆卸式连接设有净化盒，所述净化盒内侧可拆卸式连接设有若干活性炭过滤网，所 述主体盒一侧设有出水孔，所述出水孔内侧固定连接设有出水管，所述主体盒一侧可拆卸 式连接设有盒盖。 优选的，所述主体盒内侧设有A滑槽，所述支撑框架可滑动式连接在A滑槽内侧。 优选的，所述支撑框架外侧设有安装槽，所述安装槽内侧固定连接设有密封圈。 优选的，所述主体盒一侧设有收集孔，所述收集孔内侧固定连接设有收集盒，所述 3 CN 111567407 A 说　明　书 2/3 页 收集盒一侧设有排泄孔，所述排泄孔内侧固定连接设有排泄管，所述排泄管另一端固定连 接设有阀门。 优选的，所述主体盒内侧设有B滑槽，所述净化盒可滑动式连接在B滑槽内侧。 优选的，所述净化盒相远离的两侧均设有若干通水孔，所述净化盒相远离的两侧 均固定连接设有A把手。 优选的，所述盒盖一侧固定连接设有密封垫，所述盒盖外侧固定连接设有若干L型 连接板，所述L型连接板一侧均设有螺栓孔，所述螺栓孔内侧均可转动式连接设有螺栓，所 述主体盒外侧固定连接设有若干固定板，所述固定板一侧均设有螺纹孔，所述螺栓均通过 螺纹传动连接在螺纹孔内侧，所述盒盖一侧固定连接设有若干B把手。 本发明提出的一种节水环保型养猪场，有益效果在于：通过设置喷洒装置、水泵， 使其具有自动洒水功能，无需人工洒水，节省人力，通过设置处理控制模块、温度检测模块、 蓄电瓶，使其具有智能自动洒水功能，当温度到达一定值时即可自动洒水，通过设置太阳能 发电模块，使其具有太阳能发电功能，节省电力资源，具有环保功能，通过设置雨水收集装 置、蓄水罐、水回收装置，使其具有雨水收集、水资源循环利用、蓄水功能，大大节省水资源， 进一步提高其环保功效，通过设置消毒模块、过滤装置，使其具有过滤消毒功能，可将循环 利用的水资源，进行过滤、净化、消毒处理，避免病毒的滋生，具有智能自动洒水、太阳能发 电、雨水收集、水资源循环利用、消毒净化等功能，大大节省水资源、电力资源和人力，适合 推广。 附图说明 图1为本发明提出的一种节水环保型养猪场的流程图； 图2为本发明中提出的过滤装置的正面轴测结构示意图； 图3为本发明中提出的过滤装置的正面剖切轴测结构示意图； 图4为本发明中提出的过滤装置的侧面剖切轴测结构示意图； 图5为本发明中提出的过滤装置的正面局部剖切轴测结构示意图； 图6为本发明中提出的过滤装置的局部爆炸轴测结构示意图。 图中：猪舍1、喷洒装置2、水泵3、处理控制模块4、温度检测模块5、蓄电瓶6、太阳能 发电模块7、消毒模块8、蓄水罐9、过滤装置10、雨水收集装置11、水回收装置12、主体盒13、 进水管14、支撑框架15、十字形支撑架16、过滤网17、防堵过滤筒18、净化盒19、活性炭过滤 网20、出水管21、盒盖22、A滑槽23、密封圈24、收集盒25、排泄管26、阀门27、B滑槽28、通水孔 29、A把手30、密封垫31、L型连接板32、螺栓33、固定板34、B把手35。
