技术摘要：
本发明涉及一种防盗瓶盖，其技术方案要点是：上盖部与下盖部转动连接；下盖部径向向外凸出形成至少一凸块；在环形裙边的边沿处开设有与凸块数量相对应的缺口结构；防盗块的第一端铰接于缺口结构的第一侧壁且防盗块的第二端延伸至上盖部内；在缺口结构的与第一侧壁相对  全部
背景技术：
防盗瓶盖是瓶类包装的常用封装形式，广泛地应用于日常生活，其密封和防盗的 特点可以确保瓶体内食品的安全。消费者可以通过外部查看防盗瓶盖的防盗结构是否被破 坏，进而判断该瓶盖是否被开启过。 而现有的转动连接式的瓶盖，如市场上的矿泉水盖子，瓶盖与瓶口通过螺纹连接 相固定，瓶口螺纹与瓶身为一体成型，因此在拧开盖子时可以轻易顺着螺纹打开瓶盖，防盗 环则自动断开并留在瓶颈上，该类结构简单，极易被仿造者仿造。 此外，现有防盗瓶盖由于结构复杂，因此上盖与下盖需要一体注塑，无法单独生产 上盖和下盖再进行组合，导致模具制造成本高，生产成本高，不良率高。 综上所述，现有技术中的防盗瓶盖多存在着部分结构过于简单，容易被仿造；而部 分结构复杂的，制造成本高，在生产时只能上盖与下盖一体化生产的问题。
技术实现要素：

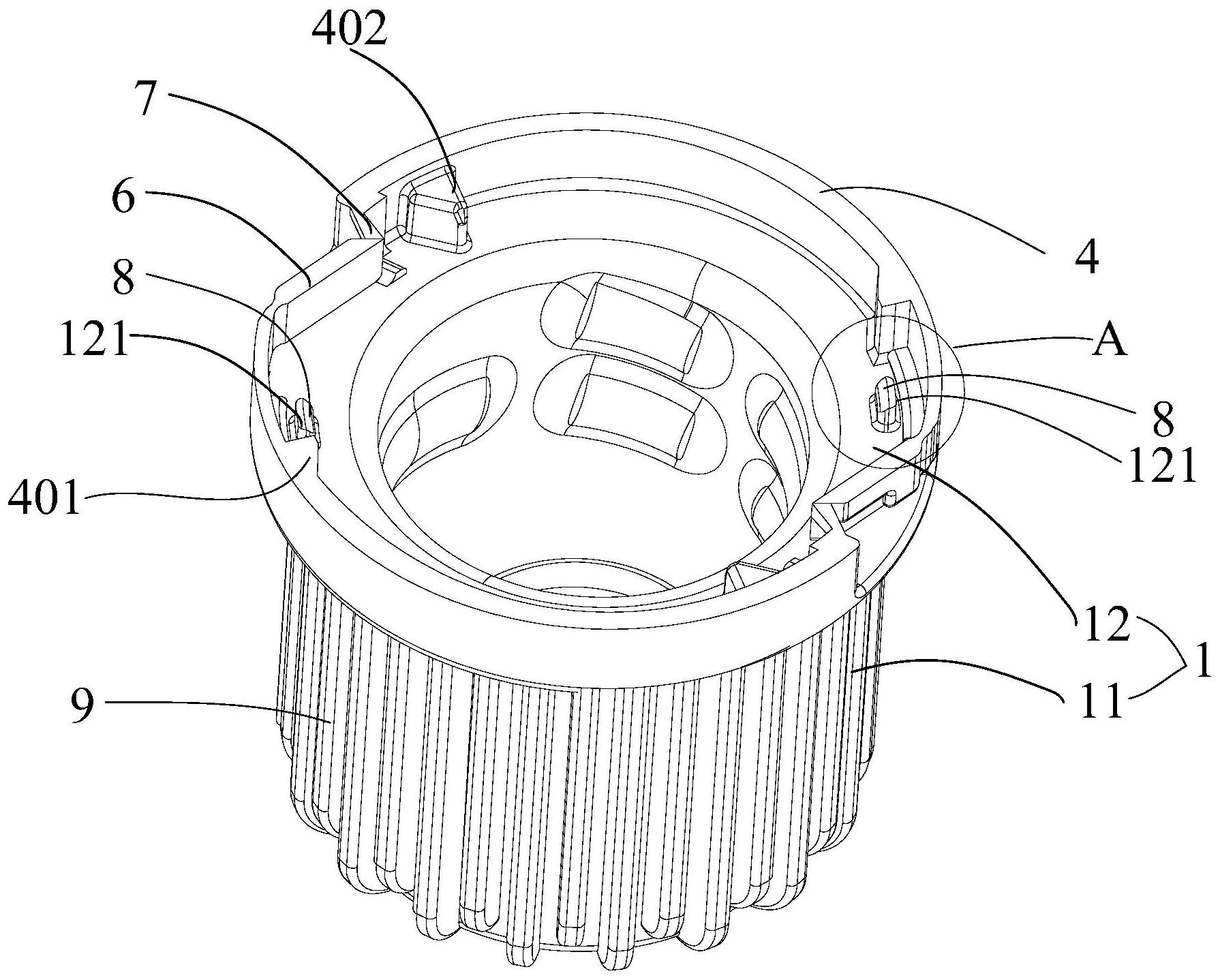

针对现有技术存在的不足，本发明的目的在于提供一种防盗瓶盖，具有可重复开 启和上盖与下盖可拆卸组装的优点。 本发明的上述技术目的是通过以下技术方案得以实现的：一种防盗瓶盖，包括上 盖部与下盖部；所述上盖部与下盖部转动连接；所述下盖部径向向外凸出形成至少一凸块； 在所述上盖部的边沿处设置有朝下延伸的环形裙边；在所述环形裙边的边沿处开设有与至 少一所述凸块的数量相同的缺口结构；在所述环形裙边上设置有防盗块；所述防盗块的第 一端铰接于所述缺口结构的第一侧壁且所述防盗块的第二端延伸至所述上盖部内；在所述 缺口结构的与第一侧壁相对的第二侧壁上设置有连接桥，所述连接桥还固定连接所述防盗 块的第二端； 在所述上盖部相对所述下盖部沿预设方向转离下盖部的情况下，所述凸块相对于 上盖部由第一位置位移至第二位置时，所述凸块与连接桥相接触并压断所述连接桥。 可选的，所述上盖部包括上盖与圆环平台；所述圆环平台设置在所述上盖的下边 沿处；所述环形裙边由所述圆环平台的边沿朝下延伸形成；在所述圆环平台上还设置有朝 下延伸的限位块，并且所述限位块设置在邻近于所述防盗块与缺口结构的铰接处的位置 上； 在所述上盖部相对所述下盖部沿预设方向转离下盖部的情况下，所述凸块相对于 上盖部由第二位置位移至第三位置时，所述凸块推动所述防盗块使所述防盗块绕所述第一 侧壁转动压入至所述限位块与所述环形裙边的内壁之间。 可选的，所述环形裙边的内壁径向向内凸出形成邻近于所述第一侧壁且用于防止 防盗块翻出于所述限位块与所述环形裙边之间的防护凸起，所述防护凸起与所述缺口结构 3 CN 111605885 A 说　明　书 2/5 页 一一对应设置；在所述防盗块位于所述限位块与所述环形裙边之间的情况下，所述防盗块 还位于对应的所述第一侧壁与防护凸起之间。 可选的，所述环形裙边的内壁径向向内凸出形成邻近于所述第二侧壁且用于阻止 所述凸块过旋的止退筋，所述止退筋与所述凸块一一对应设置。 可选的，在所述限位块靠近所述下盖的轴心的侧面上设置有倾斜段，所述倾斜段 靠近所述圆环平台的一端与所述下盖的轴心的距离小于所述倾斜段远离所述圆环平台的 一端靠近与所述下盖的轴心的距离。 可选的，所述上盖部的外壁设置有防滑筋。 可选的，所述凸块沿预设方向转动至与限位块相对应的位置时，所述凸块与所述 限位块水平错位。 可选的，在所述下盖部内设置有防套筋。 可选的，所述防护凸起的凹陷深度与所述凸块的凸起长度总和小于所述下盖部至 所述环形裙边的径向距离。 综上所述，本发明具有以下有益效果： 其一，通过在上盖的内螺纹与下盖的外螺纹上设置一个组装的压盖力，使上盖的 内螺纹与下盖的外螺纹可以通过用机械手或卡爪等按压上盖部进而使上盖与下盖螺纹配 合，另外，由于下盖部的凸块、连接桥与防盗块之间，在初始位置时为轴向方向互相避让的， 因此在使用用机械手或卡爪等按压上盖部进而使上盖与下盖螺纹配合即可，使不需要旋转 组装，能够简化加工工艺。 其二，本申请的防盗块位于上盖部的内部，使难以从外部破坏防盗块。 其三，通过限位块的设置，使本申请的防盗块弄断后可以将防盗块卡置在限位块 与环形裙边之间，使本申请的上盖部可重复开启与关闭。 附图说明 图1是本实施例中上盖部(连接桥未断裂)的结构示意图； 图2是图1中A处的放大图； 图3是本实施例中上盖部(连接桥已断裂)的结构示意图； 图4是本实施例中连接桥与防盗块的连接关系示意图； 图5是本实施例中凸块在第一位置处与上盖部的位置关系示意图 图6是本实施例中下盖部结构示意图； 图7是本实施例中上盖部(连接桥已断裂)的外部观察示意图； 图8是本实施例中上盖部(连接桥未断裂)的外部观察示意图； 图9是本实施例中上盖部与下盖部(连接桥已断裂)的组合示意图； 图10是本实施例中上盖部与下盖部(连接桥未断裂)的组合示意图。 图中：1、上盖部；11、上盖；12、圆环平台；121、限位块；2、下盖部；3、凸块；4、环形裙 边；401、防护凸起；402、止退筋；5、缺口结构；6、防盗块；7、连接桥；8、倾斜段；9、防滑筋。
