技术摘要：
本发明公开了一种内支撑脚手架沉降智能监测、报警装置，涉及施工安全技术领域。该内支撑脚手架沉降智能监测、报警装置，包括读数器、盖板、固定架、固定底板、螺帽、螺杆、吊坠和固定吊线，该装置还包括环形触发开关、螺旋电缆、锂电式声光一体报警器和无线发射器。该  全部
背景技术：
近年来，随着人们的生活水平的提高，人们除了满足物质条件的要求外，对自己的 居住条件和环境空间有了更高的要求，随着高层建筑中出现空间高和悬挑大的结构，为此 给我们施工高大支模脚手架和悬挑大的结构支模脚手架提出较高的要求，尤其是对支模架 体的沉降观测基本是没有按照方案去执行，容易出现因脚手架沉降监测不及时而造成的安 全和质量事故。
技术实现要素：

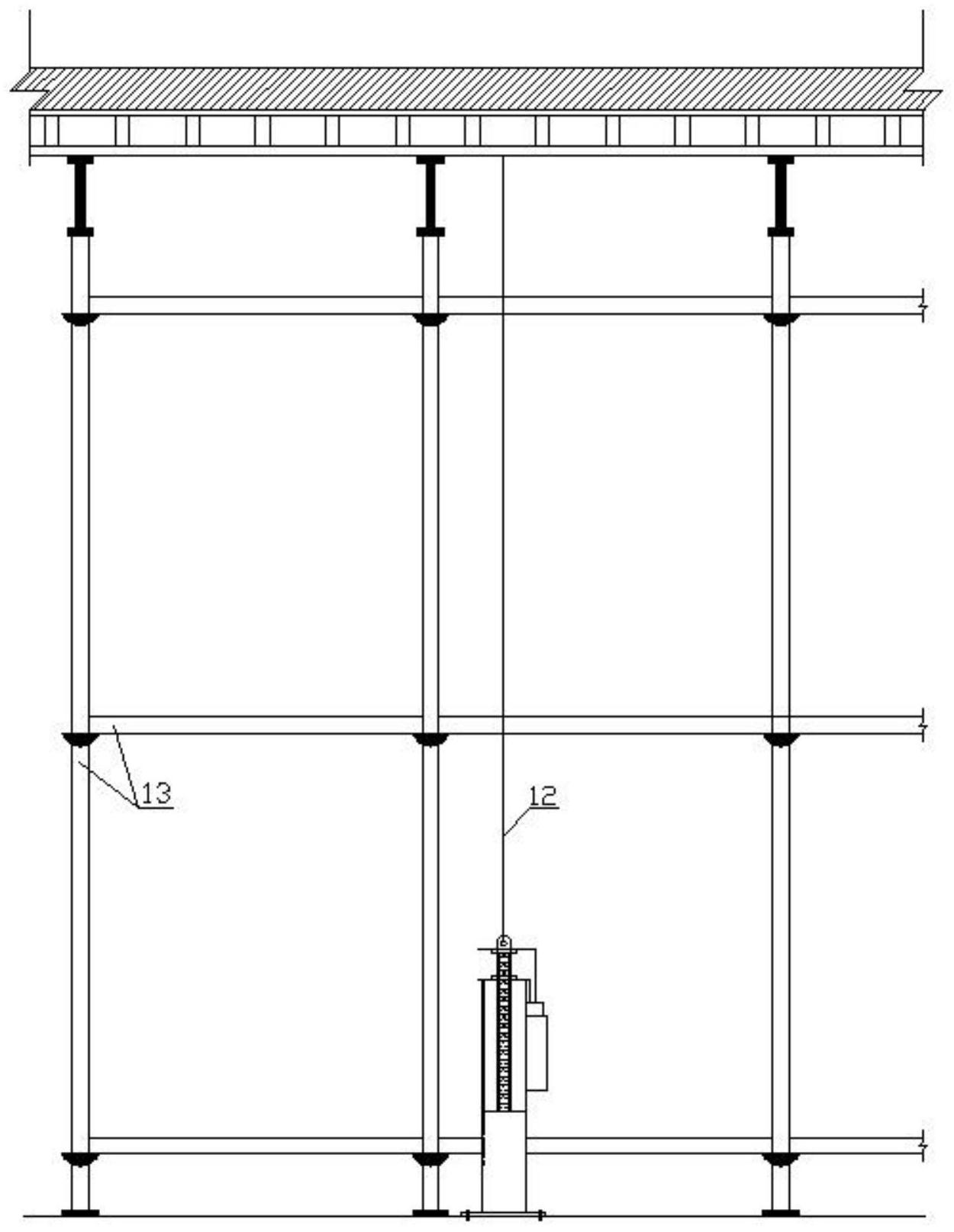

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种内支撑脚手架沉降智能监测、报警装置， 解决了随着高层建筑中出现空间高和悬挑大的结构，为此给我们施工高大支模脚手架和悬 挑大的结构支模脚手架提出较高的要求，尤其是对支模架体的沉降观测基本是没有按照方 案去执行，容易出现因脚手架沉降监测不及时而造成的安全和质量事故的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种内支撑脚手架沉降智 能监测、报警装置，包括读数器、盖板、固定架、固定底板、螺帽、螺杆、吊坠和固定吊线，该装 置还包括环形触发开关、螺旋电缆、锂电式声光一体报警器和无线发射器，所述环形触发开 关、螺旋电缆、锂电式声光一体报警器、无线发射器皆为购买的成品电子模块配件。 优选的，所述读数器由测量用的长度为180mm的钢板尺制成；所述的固定架用长度 为1.5m，Ф48×3.5钢管制成；所述的固定吊线由绑扎钢筋用的整根扎丝制成。 优选的，所述盖板用3×60×60mm钢板制成，上盖板的下表面和下盖板的上表面各 安装了一个环形触发开关，在所述的盖板中心位置预留2×28mm的读数器插口。 优选的，所述固定底板用6×100×100mm钢板制成，在所述的固定底板上四个角开 四个螺栓孔，孔径为14mm，距离固定底板四个边为50mm。将该固定底板居中焊接在固定架的 底部。 优选的，所述吊坠用长为100mm的Ф25的圆钢制成，所述的螺帽和螺杆由Ф8的螺 栓制成，并且把两个螺帽对称的焊接在吊坠上，两个螺帽净间距控制在3mm。 (三)有益效果 本发明提供了一种内支撑脚手架沉降智能监测、报警装置。具备以下有益效果：该 内支撑脚手架沉降智能监测、报警装置，设计新颖，结构简单，易安装、易使用，施工过程中， 可以巡视检查，也通过望远镜远距离的观测，还可以通过手机APP和电脑软件进行远程监 控，当脚手架发生异常下沉或下沉量达到报警值时该发明装置便会自动进行灯光闪烁警报 3 CN 111609835 A 说　明　书 2/3 页 和远程无线警报的双重提醒，即便是夜间施工也同样适用，弥补了因脚手架沉降监测不及 时而造成的安全和质量事故。 附图说明 图1是本发明装置的工作示意图； 图2是本发明装置的结构示意图； 图3是图1中的件1、件11的连接示意图； 图4是图1中的件2、件3的仰视示意图； 图5是图1中的件2、件3、件5、件6、件7的俯视示意图； 图6是图1中的件7、件8、件9的俯视示意图； 图7是图2中的件10、件10-1、件11的连接示意图。 图中：1、读数器；2、盖板；3、环形触发开关；4、螺旋电缆；5、锂电式声光一体报警 器；6、无线发射器；7、固定架；8、固定螺栓；9、固定底板；10、螺帽；10-1、螺杆；11、吊坠；12、 固定吊线；13、内支撑脚手架。
