技术摘要：
本发明涉及一种过滤组件及吸尘器，属于家用电器技术领域，用以解决现有吸尘器中过滤组件拆卸不便的问题。本发明的过滤组件，包括从下至上设置的过滤筒、上盖板和手提板，手提板与上盖板之间形成以供手指握持的手指容腔，过滤筒外侧设有密封圈。本发明的上盖板与手提板  全部
背景技术：
在现有的吸尘器中，过滤组件多采用螺纹固定在吸尘器内部，过滤组件取放较为 繁琐、拆卸不便。
技术实现要素：

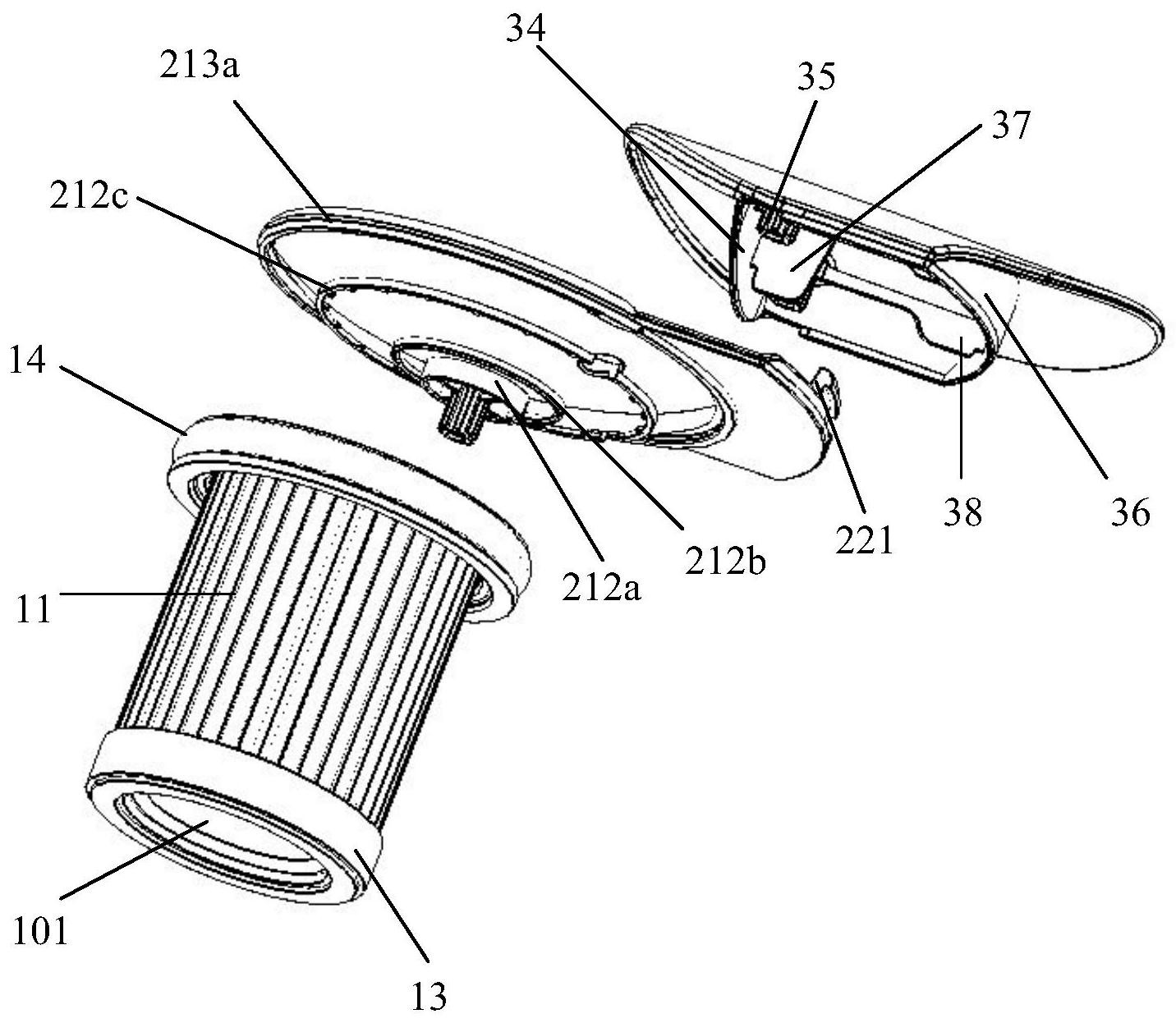

鉴于上述的分析，本发明实施例旨在提供一种过滤组件及吸尘器，用以解决现有 吸尘器中过滤组件拆卸不便的问题。 一方面，本发明提供了一种过滤组件，包括从下至上设置的过滤筒、上盖板和手提 板，手提板与上盖板之间形成以供手指握持的手指容腔，过滤筒外侧设有密封圈。 进一步，所述上盖板与所述过滤筒可拆卸连接，所述手提板与上盖板连接，且上盖 板位于过滤筒的上方，手提板位于上盖板的上方。 进一步，所述过滤筒包括筒体、顶盖和底盖，顶盖、底盖分别盖设在筒体的上下两 端，底盖开设有进风口。 进一步，所述顶盖的顶部端面设有凹槽，凹槽的槽底开设有装配孔； 所述密封圈套设在顶盖的外侧。 进一步，所述筒体的材质为过滤海帕或过滤海绵。 进一步，所述上盖板包括前端部和后端部，前端部的底部设有装配柱，前端部的顶 部端面设有内凹区，内凹区与所述手提板形成手指容腔。 进一步，所述前端部还设有安装带，安装带围设在所述内凹区外侧。 进一步，所述手提板从前至后依次包括手提部、中间部和搭接部； 手提板与所述上盖板形成所述手指容腔。 进一步，所述手提板为拱形板。 另一方面，本发明提供了一种吸尘器，包括上述的过滤组件。 进一步，所述吸尘器还包括集尘杯体、吸入管、手柄组件、上壳体、后壳体、供电组 件和电机组件； 过滤组件和供电组件安装在上壳体内，电机组件安装在后壳体内，吸入管与集尘 杯体连接相通； 上壳体位于集尘杯体的正上方，后壳体位于上壳体的正后方，手柄组件位于集尘 杯体的正后方、后壳体的正下方。 进一步，所述上壳体内设有用于装配所述过滤组件的过滤筒的装配容腔； 装配容腔的底部端面开设有连接通孔，能够连通集尘杯体与装配容腔，且连接通 孔与过滤筒的进风口密封贯通； 装配容腔的顶部端面开设有装配通孔，装配通孔将过滤筒的密封圈密封连接； 3 CN 111603093 A 说　明　书 2/8 页 装配容腔侧壁与过滤筒外壁设有供气体流通的环形通道； 装配容腔的侧壁上开设有与后壳体的电机组件连通的出风口。 进一步，所述供电组件安装在装配容腔侧壁与所述上壳体侧壁之间。 与现有技术相比，本发明至少可实现如下有益效果之一： (1)上盖板与手提板之间设有手指容腔，便于使用者握持，便于取放过滤组件，提 高使用舒适度； (2)过滤组件与装配容腔之间仅通过密封圈密封紧配合，没有采用其他紧固方式， 使过滤组件取放更方便快捷，提高过滤组件的装配效率； (3)上盖板与手提板采用非中心对称的结构，不仅便于过滤组件安装定位，还能够 避免过滤组件在使用过程中发生旋转，影响到过滤组件的稳固性。 本发明中，上述各技术方案之间还可以相互组合，以实现更多的优选组合方案。本 发明的其他特征和优点将在随后的说明书中阐述，并且，部分优点可从说明书中变得显而 易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过说明书以及附图中所 特别指出的内容中来实现和获得。 附图说明 附图仅用于示出具体实施例的目的，而并不认为是对本发明的限制，在整个附图 中，相同的参考符号表示相同的部件。 图1为具体实施例一的过滤组件的结构图； 图2为具体实施例一的过滤组件的俯视图； 图3为具体实施例一的过滤组件的左视图； 图4为具体实施例一的过滤组件的爆炸图(一)； 图5为具体实施例一的过滤组件的爆炸图(二)； 图6为具体实施例一的过滤组件的剖视图； 图7为具体实施例二的吸尘器的结构图； 图8为具体实施例二的吸尘器的左视图； 图9为具体实施例二的吸尘器取出过滤组件的结构图； 图10为具体实施例二的吸尘器的剖视图。 附图标记： 1-过滤筒；101-进风口；11-筒体；12-顶盖；121-上装配槽；122-凹槽；123-装配孔； 124-过渡块；125-凸沿；126-定位凸起；13-底盖；131-下装配槽；14-密封圈；2-上盖板；21- 前端部；211-装配柱；212-内凹区；212a-第一支撑环壁；212b-第二支撑环壁；212c-第三支 撑环壁；213-安装带；213a-第四支撑环壁；214-卡板；215-下装配螺柱；22-后端部；221-上 勾件；3-手提板；31-手提部；32-中间部；33-搭接部；34-前挡板；35-上装配螺柱；36-下勾 件；37-卡合肋板；371-卡槽口；38-稳固肋板； 4-集尘杯体；5-吸入管；6-手柄组件；7-上壳体；71-供电组件；72-装配容腔；721- 连接通孔；722-装配通孔；723-出风口；724-底盖凹槽；73-上盖凹槽；8-后壳体；81-电机组 件；82-搭接凹槽。 4 CN 111603093 A 说　明　书 3/8 页
