技术摘要：

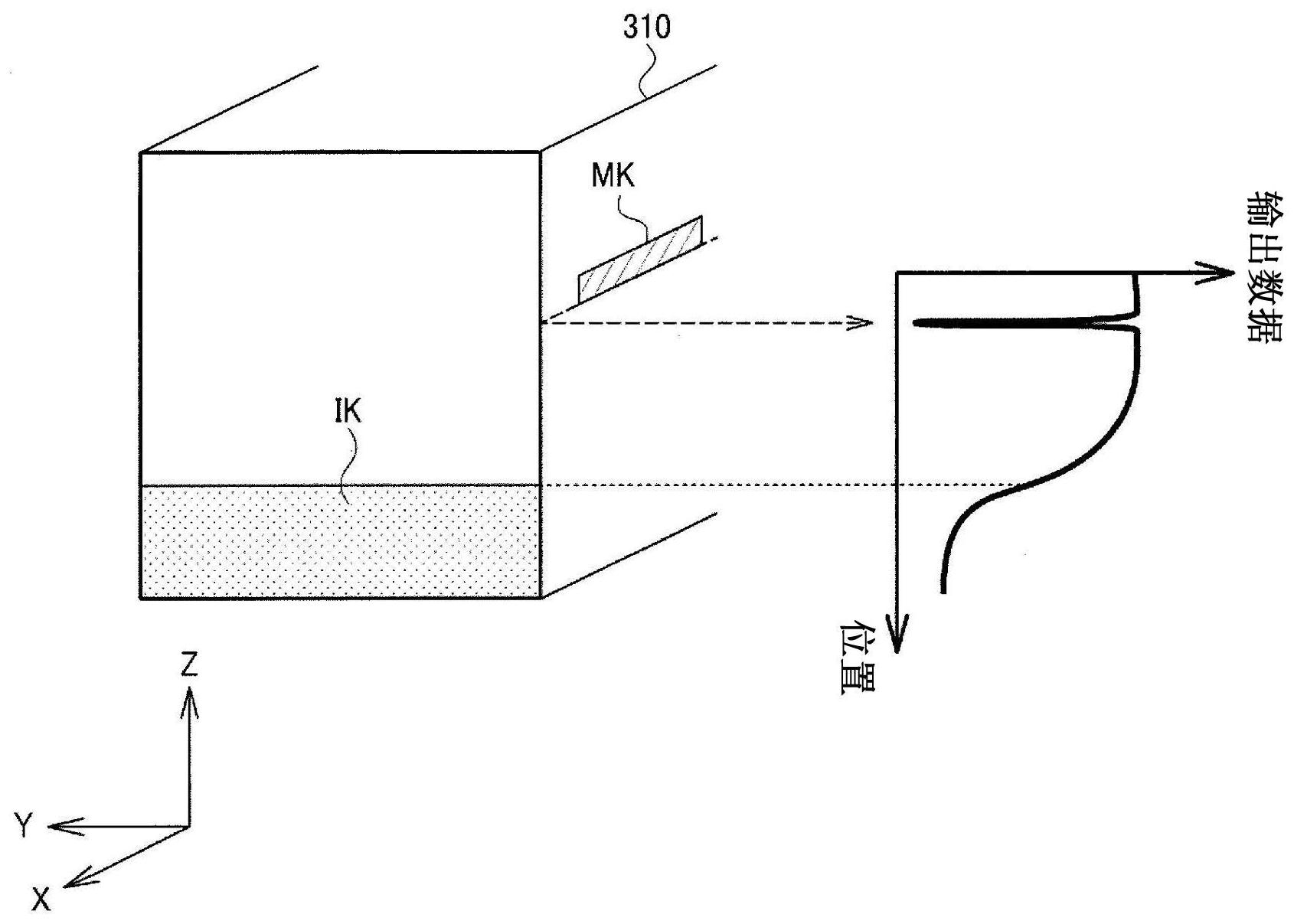

本发明的印刷装置包括：侧面标注有标记(MK)的墨盒(310)、使用墨盒内的墨水(IK)进行印刷的印刷头(107)、设置于墨盒(310)的侧面中的、标注有标记(MK)的侧面的外侧，并检测来自墨盒(310)的光的光电转换器件(322)、以及根据光电转换器件(322)的输出判断墨水(IK)的界面的位  全部
背景技术：
目前，已知有在使用墨水进行印刷的印刷装置中，判定墨水收纳容器内有无墨水 的方法。例如专利文献1中公开了一种墨水供给装置，其通过使用受光器接收从发光器照射 并穿过了墨水瓶的光，从而检测墨水的液面。 专利文献1：日本专利特开2001-105627号公报
技术实现要素：
谋求对印刷装置进一步进行改良。 本发明的一个方式涉及的印刷装置包括：墨盒；印刷头，使用所述墨盒内的墨水进 行印刷；光源，向所述墨盒照射红外光；光电转换器件，在所述光源发光的期间检测从所述 墨盒射入的光；处理部，根据所述光电转换器件的输出检测所述墨盒内的墨水量；以及窗 部，用于目视所述墨盒内的墨水。这样，即使在用于检测墨水量的光从窗部照射至外部的情 况下，也能够抑制该光造成妨碍用户的目视确认等的影响。 附图说明 图1是表示电子设备的构成的立体图。 图2是说明电子设备中的墨盒的配置的图。 图3是在打开墨盒单元的盖部的状态下的电子设备的立体图。 图4是表示墨盒的构成的立体图。 图5是打印机单元和墨盒单元的构成例。 图6是传感器单元的分解图。 图7是表示基板、光电转换器件、光源的位置关系的图。 图8是传感器单元的剖视图。 图9是说明墨盒、光源、光电转换器件的位置关系的图。 图10是说明光源与导光体的位置关系的图。 图11是说明光源与导光体的位置关系的图。 图12是说明光源与导光体的位置关系的图。 图13是传感器单元与处理部的构成例。 图14是光电转换器件的构成例。 图15是包含窗部的电子设备的立体图。 图16是作为光分离器而设有透镜阵列的情况的示意图。 图17是作为光分离器而设有树脂缝的情况的示意图。 图18是在墨盒的侧面设有光分离器的情况的示意图。 3 CN 111546778 A 说　明　书 2/39 页 图19是设置于墨盒的侧面的光分离器的构成例。 图20是设置于墨盒的侧面的光分离器的构成例。 图21是设置于墨盒的侧面的光分离器的构成例。 图22是省略光分离器的情况的示意图。 图23是说明光源与导光体的位置关系的图。 图24是说明光源、导光体、光电转换器件的位置关系的图。 图25是说明墨盒、光源、光电转换器件的位置关系的图。 图26是受光单元的分解图。 图27是发光单元的分解图。 图28是说明墨盒、光源、光电转换器件的位置关系的图。 图29是表示传感器单元的其他构成的分解图。 图30是表示传感器单元的其他构成的剖视图。 图31是光电转换器件的输出数据的示例。 图32是说明墨水量检测处理的流程图。 图33是附着有墨滴的墨盒以及此时的输出数据的示意图。 图34是说明考虑了墨滴的墨水量检测处理的流程图。 图35是说明针对输出数据的校正处理的图。 图36是说明组装误差的示意图。 图37是说明根据标记的墨水量检测处理的图。 图38是表示附有标记的墨盒及输出数据的示意图。 图39是设置于墨盒的侧面的狭缝与标记的关系例。 图40是光电转换器件相对于墨盒倾斜的情况的示意图。 图41是相对于一个墨盒在水平方向上设有多个光电转换器件的情况的示意图。 图42是检测光电转换器件相对于墨盒的倾斜度的方法的说明图。 图43是检测墨盒相对于水平面的倾斜度的方法的说明图。 图44是黄色墨水与品红色墨水的输出数据的关系。 图45是品红色染料墨水与品红色颜料墨水的输出数据的关系。 图46是使用扫描仪单元时的电子设备的立体图。 附图标记的说明 10…电子设备；100…打印机单元；101…操作面板；102…壳体部；103…窗部； 104…前盖；105…管；106…滑架；107…印刷头；108…进纸电机；109…滑架电机；110…进纸 辊；111…基板；120…处理部；140…存储部；150…显示部；160…操作部；170…外部I/F部； 200…扫描仪单元；201…壳体部；202…原稿台；300…墨盒单元；301…壳体部；302…盖部； 303…铰链部；310、310a～310e…墨盒；311…注入口；312…排出口；313…第二排出口； 314…墨水流道；315…主容器；320…传感器单元；321…基板；322、322a、322b…光电转换器 件；323、323a、323b…光源；323R…红色LED；323G…绿色LED；323B…蓝色LED；324、324a、 324b…导光体；325、325a、325b…透镜阵列；326…壳体；327、328…开口部；329…遮光壁； 330…树脂狭缝；340…受光单元；341…传感器基板；342…传感器壳体；350…发光单元； 351…光源基板；352…光源壳体；360…传感器单元；361…基板；365…壳体；366～369…开 4 CN 111546778 A 说　明　书 3/39 页 口；3222…控制电路；3223…升压电路；3224…像素驱动电路；3225…像素部；3226…CDS电 路；3227…采样保持电路；3228…输出电路；CDSC、CPC、DRC…控制信号；CLK…时钟信号； Drv、DrvR、DrvG、DrvB…驱动信号；EN_I、EN_O、EN1～ENn…芯片使能信号；HD…主扫描轴； VD…副扫描轴；IK、IKa～IKe…墨水；MK…标记；OP1、OP2…输出端子；P…印刷介质；RS…反 射面；RST…重置信号；SMP…采样信号；OS…输出信号；Tx…传输控制信号；VDD…电源电压； VDP、VSP…电源端子；VREF…基准电压；VRP…基准电压供给端子；VSS…电源电压。
