技术摘要：
本公开提供了“用于在机动车辆中存储伞的设备和方法”。一种用于保持诸如伞的物品的设备，包括壳体，所述壳体具有接收器、侧壁和在所述侧壁上的导向槽。所述设备还包括柱塞，所述柱塞保持在所述接收器中并且可在第一位置和第二位置之间移位。所述柱塞包括从动件，所述  全部
背景技术：
许多机动车辆操作者在机动车辆中携带折叠伞，以便如果发生降雨(包括，例如， 意外的阵雨)的话可以使用。本文涉及一种新且改进的设备，其特别地适于且被配置为方便 地存储折叠伞。有利地，该设备可以集成到机动车辆部件，诸如，例如，头枕、扶手、中央控制 台或甚至是在手套箱门后面的饰面中。有利地，这允许人们将折叠伞存储在容易接近的位 置中，在该位置中，伞将无法自由地围绕机动车辆的内部滚动并且可以分散机动车辆操作 者的注意力。
技术实现要素：

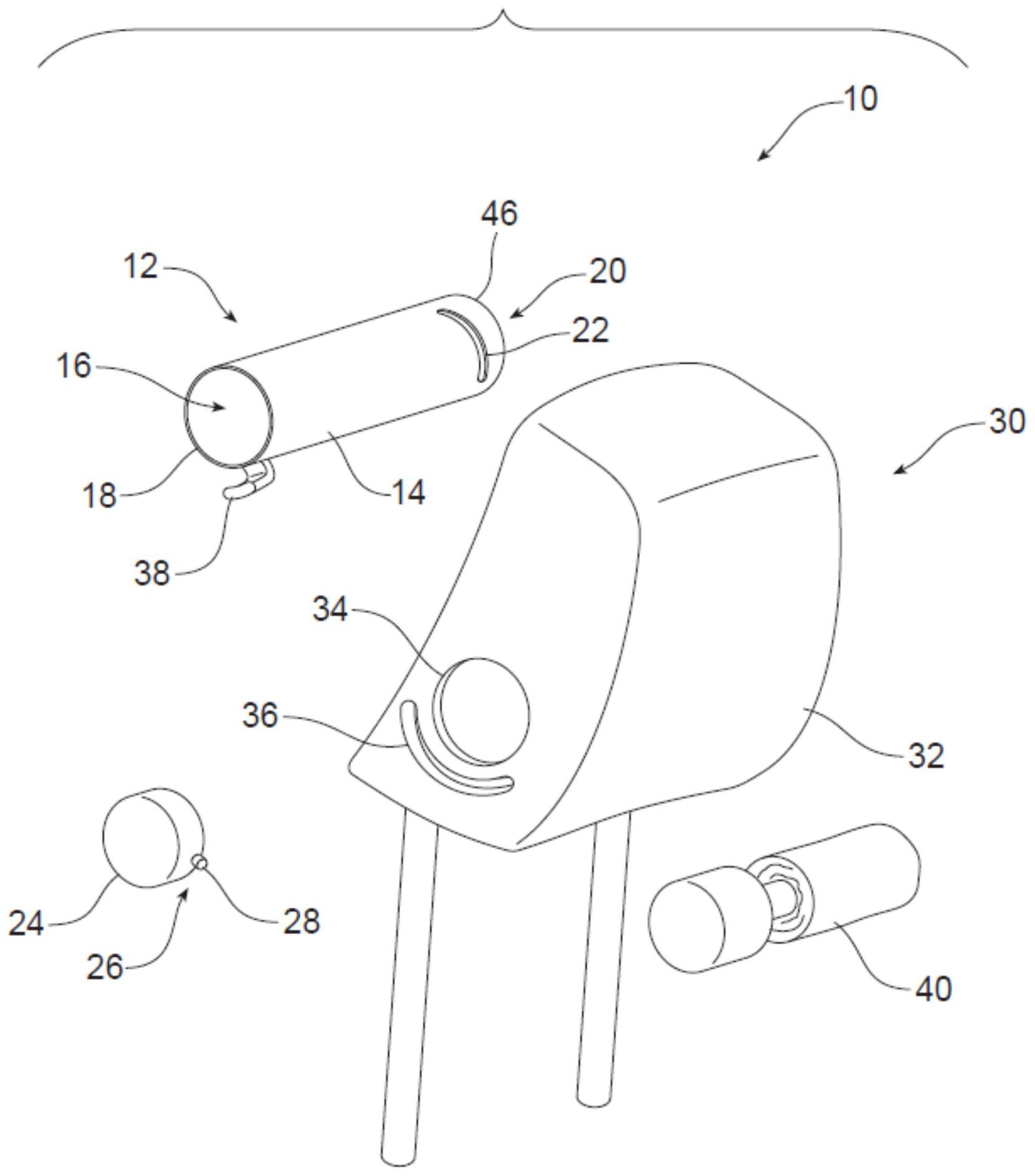

根据本文所述的目的和益处，一种用于保持伞等的新且改进的适配器包括壳体， 所述壳体具有(a)接收器，(b)侧壁以及(c)在所述侧壁上的导向槽。所述设备还包括柱塞， 所述柱塞保持在所述接收器中。所述柱塞可在第一位置和第二位置之间移位。此外，所述柱 塞包括从动件，所述从动件沿着所述导向槽滑动。 所述壳体的形状可以是圆柱形的。所述导向槽可以是在所述侧壁中的螺旋导轨。 所述柱塞的轮廓可以是圆形的，并且可以被同心地接收在所述侧壁内的所述接收器中。所 述从动件可以是接收在所述螺旋导轨中的两个相对的凸片。 所述壳体可以被保持在机动车辆部件中。细长导轨可以承载在所述机动车辆部件 上。所述从动件可以接合在所述细长导轨中。所述接收器可以具有第一纵向轴线并且所述 细长导轨可以具有第二纵向轴线，其中所述第一纵向轴线平行于所述第二纵向轴线。此外， 所述接收器可以包括在所述侧壁的端部中的进入开口。 所述设备还可以包括从邻近所述进入开口的所述侧壁的所述端部突出的致动器。 在许多可能实施例中的一个或多个中，所述机动车辆部件可以包括壳体接收器和致动器接 收器。所述壳体被接收和保持在所述壳体接收器中。所述致动器被接收在所述致动器接收 器中并且延伸通过所述致动器接收器。所述致动器接收器可以围绕所述壳体接收器同心地 以弧形延伸。 所述设备还可以包括可释放地保持在所述接收器中的伞。 在所述设备的许多可能实施例中的一个或多个中，所述机动车辆部件可以是头 枕。在所述设备的许多可能实施例中的一个或多个中，所述机动车辆部件可以是扶手。该扶 手可以是中央控制台的存储隔室的枢转盖。 在所述设备的许多可能实施例中的一个或多个中，所述机动车辆部件可以是当手 套箱门关闭时隐藏在所述手套箱门后面的饰面。在所述设备的许多可能实施例中的一个或 多个中，所述机动车辆部件可以是中央控制台。 3 CN 111546989 A 说　明　书 2/4 页 根据另一个方面，提供了一种用于从保持在机动车辆部件中的壳体中的接收器释 放伞的新且改进的方法。该方法包括以下步骤：(a)接合致动器以在所述机动车辆部件中旋 转所述壳体，以及(b)使所述接收器中的可移位柱塞从第一位置移位到第二位置，从而从所 述壳体中的所述接收器推动所述伞。更进一步地，所述方法可以包括以下步骤：当所述柱塞 朝向在所述壳体的端部中的进入开口从所述第一位置移位到所述第二位置时，沿着在所述 壳体的侧壁中的螺旋导轨驱动所述可移位柱塞。 在以下描述中，示出并描述了从保持在机动车辆部件中的壳体中的接收器释放伞 的所述设备及相关方法的几个优选实施例。应认识到，所述设备和方法能够具有其他不同 的实施例，并且其若干细节能够在各个明显的方面进行修改，所有这些都不背离在所附权 利要求中阐述和描述的设备和方法。因此，附图和描述在本质上应被视为是说明性的而非 限制性的。 附图说明 并入本文且形成本说明书一部分的附图示出设备和方法的几个方面，并且连同描 述内容一起用来解释所述设备和方法的某些原理。 图1是所述设备的第一可能实施例的分解透视图。 图2是在组装状态下的图1的设备的透视图。 图3是没有伞的图2的组装设备的纵向横截面视图。 图4是所述设备的壳体的详细透视图，所述设备包括螺旋导轨的两端以及从邻近 壳体的进入开口的侧壁突出的致动器。 图5是柱塞的详细透视图，其示出了采用两个相对的凸片的形式的从动件。 图6A是组装设备的透视图，其示出了在柱塞处于第一位置或原始位置的情况下如 何将伞保持在设备中。 图6B是类似于图6A的视图，但示出了处于第二位置或延伸位置的柱塞从在壳体端 部处的进入开口推动伞。 图7A示出了手套箱隔室，其中手套箱门处于关闭位置。 图7B示出了手套箱隔室，其中手套箱门打开以允许接近设置在手套箱门后面的饰 面中的设备。 图8A至图8C示出了所述设备的替代实施例，其中壳体设置在可枢转地附接到机动 车辆的中央控制台的扶手中。 更特别地，图8A示出了处于第一位置或原始位置的扶手。 图8B示出了处于允许接近中央控制台中下面的存储隔室的第二位置或升高位置 的扶手。图8C是扶手的详细前立视图，其示出了进入开口、致动器接收器和用于旋转扶手中 的壳体的致动器。 图9A和图9B示出了所述设备的又一个可能实施例，其中壳体设置在邻近存储隔室 的中央控制台中。 图9A示出了保持伞的设备，其中柱塞处于第一位置。 图9B示出了致动器如何旋转以使柱塞朝向第二位置移位并且从位于壳体端部处 的进入开口推动伞的端部，在伞的该端部处，人们可以抓住伞的手柄以移除伞以供使用。 4 CN 111546989 A 说　明　书 3/4 页 现在将详细参考设备和方法的当前优选实施例，所述设备和方法的示例在附图中 示出。
