技术摘要：
本发明公开了一种药片制药用原料快速烘干装置，包括一个烘干柜，所述烘干柜一侧的侧壁上设置有一个安装机构，所述安装机构的内部设置一个转动机构，所述烘干柜的上表面固定安装有一个驱动机构，所述转动机构的内部放置有若干个放置机构，所述烘干柜的内部呈对称状设置  全部
背景技术：
药品生产是从传统医药开始的，后来演变到从天然物质中分离提取天然药物，进 而逐步开发和建立了化学药物的工业生产体系；制药工业与人们的生活有着紧密的联系。 而现有的一部分药片的生产原料料，需要对其进行烘干作业，而现有的烘干设备 在进行烘干时，只是将其静置于烘干设备内部，使得拐角处的原料烘干并不均匀，对此需要 设计一种药片制药用原料快速烘干装置。
技术实现要素：

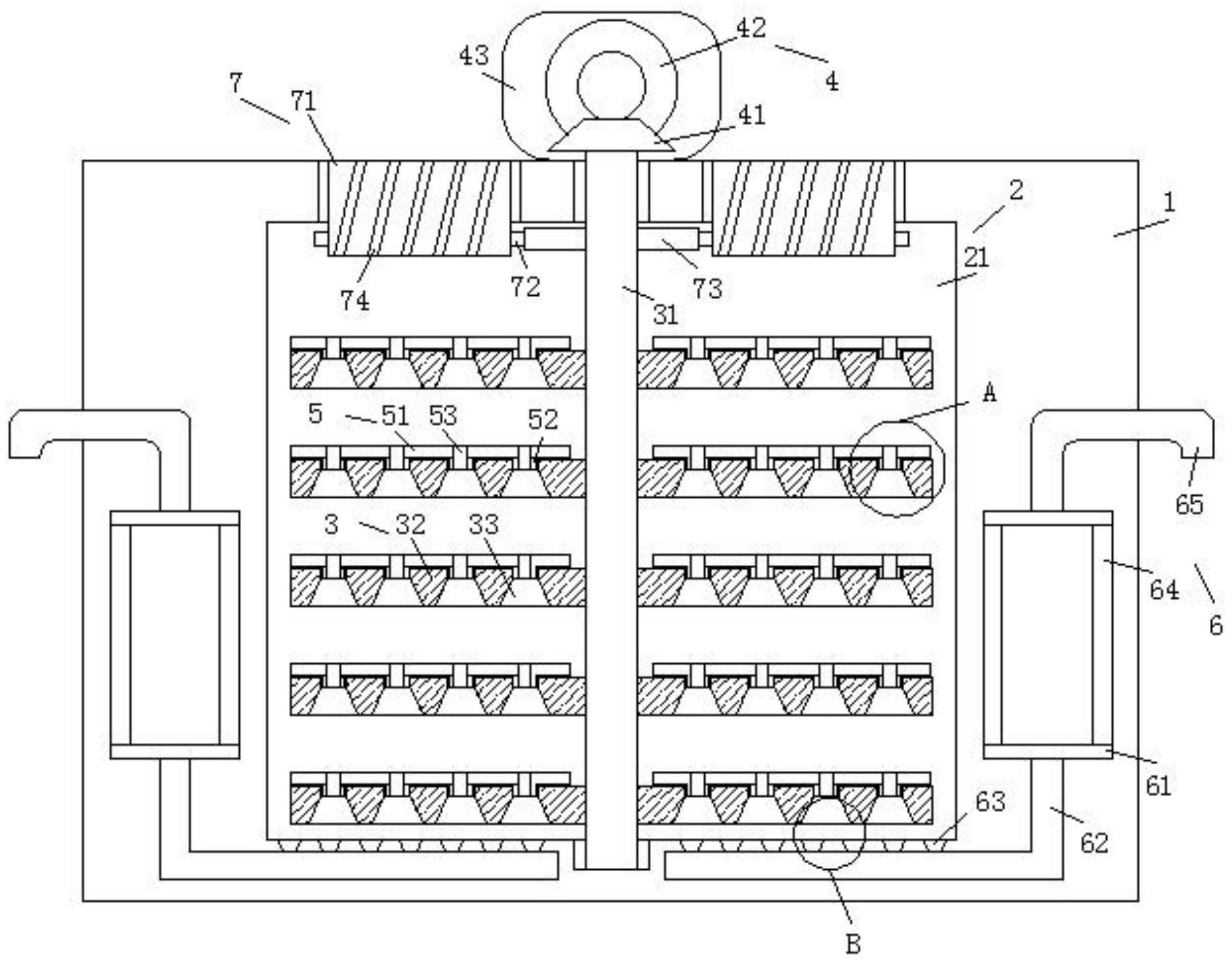

本发明的目的就在于为了解决上述问题而提供一种药片制药用原料快速烘干装 置，解决了现有的一部分药片的生产原料料，需要对其进行烘干作业，而现有的烘干设备在 进行烘干时，只是将其静置于烘干设备内部，使得拐角处的原料烘干并不均匀的问题。 为了解决上述问题，本发明提供了一种技术方案： 一种药片制药用原料快速烘干装置，包括一个烘干柜，所述烘干柜一侧的侧壁上 设置有一个安装机构，所述安装机构的内部设置一个转动机构，所述烘干柜的上表面固定 安装有一个驱动机构，所述转动机构的内部放置有若干个放置机构，所述烘干柜的内部呈 对称状设置有两个烘干机构，所述烘干柜的顶端呈对称状转动连接有两个出风机构。 作为优选，所述安装机构包括一个安装槽，所述安装槽开设在烘干柜其中一侧的 侧壁上，所述烘干柜对应安装槽位置的侧壁上通过合页转动连接有一个柜门，所述柜门对 应安装槽的侧壁上固定连接有一层密封垫圈，所述密封垫圈与安装槽的槽口相重合。 作为优选，所述转动机构包括一根转动杆，所述转动杆通过轴承转动连接在安装 槽的上下两端槽壁之间，所述转动杆的上端贯穿烘干柜的上表面并向上延伸，所述转动杆 位于烘干柜内的一段杆壁上均匀等距的固定连接有若干片呈圆盘状设置的支撑板，若干片 所述支撑板上均关于转动杆呈环绕状均匀等距的贯穿开设有若干个通气孔，且若干个所述 通气孔的下端孔口均大于其上端孔口。 作为优选，所述驱动机构包括一个第一锥齿轮，所述第一锥齿轮固定安装在转动 杆位于烘干柜外的顶端杆壁上，位于所述第一锥齿轮一侧的烘干柜上表面固定连接有一个 驱动电机，所述驱动电机的输出端通过联轴器固定连接有一个第二锥齿轮，所述第一锥齿 轮与第二锥齿轮相啮合。 作为优选，若干个所述放置机构均包括四片呈扇形设置的放置板，每四片相对应 的所述放置板共同放置于一块支撑板上，若干片所述放置板的下表面对应若干个通气孔的 位置上均固定连接有一根限位杆，若干根所述限位杆的下端均贯穿对应通气孔的上端孔口 并延伸至通气孔内，若干根所述限位杆上均呈竖直状贯穿开设有一个通孔，若干个所述通 孔的上端孔口分别贯穿对应放置板的上表面。 4 CN 111551003 A 说　明　书 2/4 页 作为优选，两个所述烘干机构均包括一个加热腔，两个所述加热腔关于安装槽呈 对称状开设在烘干柜的内部，两个所述加热腔的下端腔壁上均固定连接有一根出气管，两 根所述出气管远离加热腔的一端均延伸至安装槽下方位置的烘干柜内，且两个所述出气管 的管壁上均呈均匀等距的贯穿开设有若干个排气孔，且若干个所述排气孔的上端孔口均与 安装槽相连通，两个所述加热腔的内腔壁上均固定连接有一层加热线圈，两个所述加热腔 的上端腔壁上均固定连接有一根进气管，两根所述进气管远离加热腔的一端均贯穿烘干柜 的对应侧壁并延伸至烘干柜外。 作为优选，两个所述出风机构均包括一根固定座，两个所述固定座均通过轴承转 动连接在安装槽的顶端槽壁上，两个所述固定座的顶端均贯穿烘干柜的上表面并向上延 伸，两根所述固定座位于安装槽内的一端均固定套接有一个齿轮环，对应两个所述齿轮环 位置的转动杆杆壁上固定连接有一个主动齿轮，所述主动齿轮同时与两个齿轮环啮合传 动，两个所述固定座上均呈倾斜状均匀等距的贯穿开设有若干个抽风孔。 作为优选，所述柜门远离密封垫圈一侧的侧壁上固定连接有一个把手。 本发明的有益效果是： 1、本发明涉及一种药片制药用原料快速烘干装置，在使用时，首先启动驱动电机 与加热线圈，加热线圈加完完成的热气通过出气管与排气孔呈一排进入安装槽内，同时驱 动电机带动转动杆进行转动，转动杆带动支撑板与其表面放置板进行同步转动，使得支撑 板与放置板会均速经过排气孔的上方，均匀的对放置板上的原料进行加热烘干。 2、本发明涉及一种药片制药用原料快速烘干装置，在使用时，转动杆会同步带动 主动齿轮进行转动，主动齿轮通过两个齿轮环的啮合传动带动两个固定座进行转动，因两 个固定座上的抽风孔呈倾斜状设置，使得两个固定座转动时，可以将安装槽顶部带有水份 的热气抽出，同时将加热腔中加热后的热气抽入安装槽内。 附图说明： 为了易于说明，本发明由下述的具体实施及附图作以详细描述。 图1为本发明的整体结构示意图； 图2为本发明的支撑板的俯视结构示意图； 图3为本发明的的仰视结构剖视图； 图4为本发明图1中A部分的放大结构示意图； 图5为本发明图1中B部分的放大结构示意图。 图中： 1、烘干柜； 2、安装机构；21、安装槽；22、柜门；23、密封垫圈； 3、转动机构；31、转动杆；32、支撑板；33、通气孔； 4、驱动机构；41、第一锥齿轮；42、驱动电机；43、第二锥齿轮； 5、放置机构；51、放置板；52、限位杆；53、通孔； 6、烘干机构；61、加热腔；62、出气管；63、排气孔；64、加热线圈；65、进气管； 7、出风机构；71、固定座；72、齿轮环；73、主动齿轮；74、抽风孔； 8、把手。 5 CN 111551003 A 说　明　书 3/4 页
