一种用于室外常亮的多功能节能灯


技术摘要:

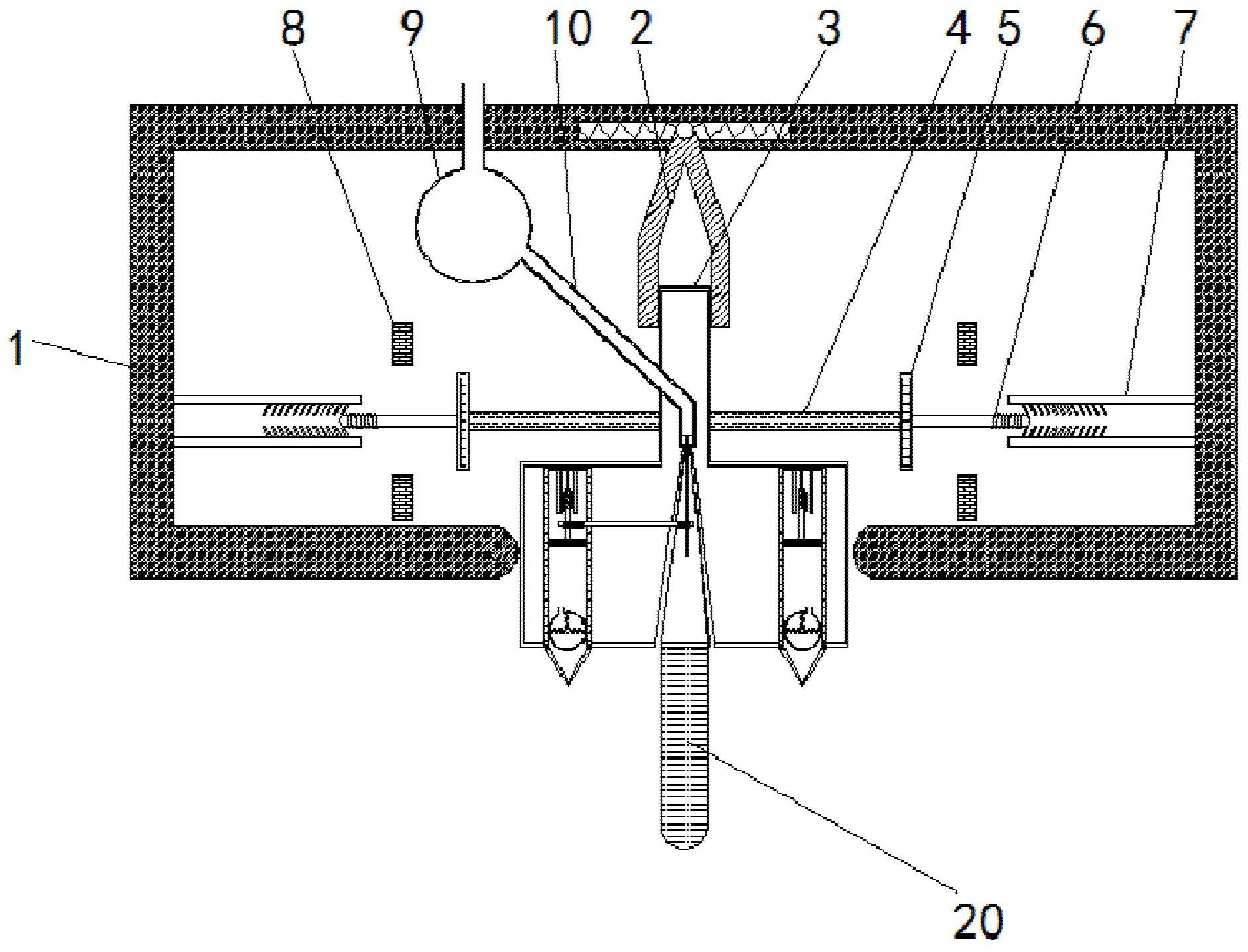

本发明公开一种用于室外常亮的多功能节能灯,包括灯座,所述灯座的内顶壁滑动连接有接口,所述接口的内部滑动连接有插头,所述插头的侧面固定连接有承接杆,所述承接杆远离插头的一侧固定连接有金属板,所述金属板远离承接杆的一侧转动连接有延时杆,所述动力轴的侧面  全部
背景技术:
节能灯,又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯,是指将荧光 灯与镇流器组合成一个整体的照明设备,2008年国家启动“绿色照明”工程,城乡居民和企 业使用中标企业节能灯享受一定比例的补助,节能灯的推广意义重大,然而,废旧节能灯对 环境的危害也引起了关注。 当在户外使用节能灯时,节能灯会面临昆虫的侵扰,由于昆虫在夜间会不断寻找 光源,并对光源进行冲击,故室外节能灯在夜间也会受到昆虫的冲击,而节能灯在多次受到 冲击后,且当冲击力度达到一定值时,就会发生损坏,故需要设计一种可以自我进行保护的 室外形节能灯。
技术实现要素:
(一)解决的技术问题 针对现有技术的不足,本发明提供了一种用于室外常亮的多功能节能灯,具备在 受到昆虫冲击时进行自我保护等优点,解决了现有户外节能灯无法在受到昆虫冲击时进行 自我保护,易造成节能灯损坏的问题。 (二)技术方案 为实现上述在受到昆虫冲击时进行自我保护的目的,本发明提供如下技术方案: 一种用于室外常亮的多功能节能灯,包括灯座,所述灯座的内顶壁滑动连接有接口,所述接 口的内部滑动连接有插头,所述插头的侧面固定连接有承接杆,所述承接杆远离插头的一 侧固定连接有金属板,所述金属板远离承接杆的一侧转动连接有延时杆,所述延时杆的侧 面啮合连接有延时管,所述延时杆的上下两侧设置有导线,所述插头侧面穿插设置有导水 管,所述导水管的顶部固定连接有过渡水箱,所述导水管的底部穿插设置有竖直齿杆,所述 竖直齿杆的侧面啮合连接有水平螺杆,所述水平螺杆的侧面啮合连接有动力轴,所述动力 轴的侧面啮合连接有套管,所述动力轴的底部固定连接有充气板,所述充气板的侧面滑动 连接有气管,所述气管的内部设置有透明气囊,所述气管的底部转动连接有刮板,所述导水 管的底部且位于竖直齿杆的两侧固定连接有喷水管。 优选的,所述插头的底部固定连接有灯管。 优选的,所述灯座的内顶壁开设有滑槽,且接口在滑槽内滑动。 优选的,所述刮板与气管通过发条轮转动连接,使刮杆始终对透明气囊存在挤压 力作用。 优选的,所述过渡水箱的顶部设置有接水管,当下雨时会将雨水接引到过渡水箱 内,对过渡水箱内流失的水分进行补充。 优选的,所述动力轴的顶部设置有复位弹簧,且与之转动连接。 3 CN 111578175 A 说 明 书 2/4 页 优选的,所述透明气囊的内部设置有限制弹簧,且只拉动气囊的两侧与上方,故透 明气囊在被充气后会向下定向膨胀。 优选的,所述竖直齿杆的顶部设置有抽水扇,抽水扇转动使导水管内部的水分产 生向下的挤压力,进而导致与导水管底部联通的喷水管内部设置的限制阀被冲开。 (三)有益效果 与现有技术相比,本发明提供了一种用于室外常亮的多功能节能灯,具备以下有 益效果: 1、该用于室外常亮的多功能节能灯,通过承接杆与金属板的配合使用,在夜间,节 能灯亮起,附近的昆虫对节能灯发出冲击,对灯管进行撞击。 当灯管受到撞击时,其上方的插头会在灯座内壁滑动,故插头会发生偏移,带动承 接杆另一端的金属板向远离插头方向移动,当金属板插入到导线之间时,说明灯管受到撞 击力度达到危险值,需要采取保护措施。 由于金属板插入到动线之间,使得控制动力轴的电机转动,导致动力轴在套管内 发生转动而逐渐向下移动,进而带动下方的充气板向下移动,通过透明气囊顶部设置的通 气管道对其进行充气,又透明气囊的内部设置有限制弹簧,且只拉动气囊的两侧与上方,故 透明气囊在被充气后会向下定向膨胀,穿过刮板,当膨胀到灯管的侧面时将灯管进行阻隔 保护,透明气囊不会阻碍光线的传播,但会防止昆虫继续撞击灯管,当昆虫撞击到气囊上 时,气囊会对撞击力进行极大的缓冲。 在金属板移动时,延时杆会随之移动插入到延时管内,当昆虫继续对透明气囊进 行撞击时,金属板会持续与导线接触,当昆虫不在对气囊撞击或撞击力度小时,插头开始复 位移动,延时杆在延时管内转动,故导致金属板不会立刻脱离导线,防止金属板与导线频繁 连接与断开。 基于以上表述,当昆虫对灯管的撞击力达到一定大小时,透明弹簧就会膨胀在灯 管侧面对灯管进行保护,且对冲击力进行缓冲,从而达到了在受到昆虫冲击时进行自我保 护的效果。 2、该用于室外常亮的多功能节能灯,通过刮板与喷水管的配合使用,在金属板脱 离导线时,控制动力轴的电机关闭,在动力轴顶部设置的复位弹簧的作用下,动力轴向上复 位移动,充气板同步向上移动,故透明气囊内气体会收缩进入到气管内,而刮板会持续对气 囊进行刮除作用,将昆虫残留在气囊表面的排泄物除去。 与此同时,动力轴转动带动水平螺杆转动,导致水平螺杆与竖直齿杆发生啮合传 动,使得竖直齿杆转动,将其顶部设置的抽水扇带动,抽水扇转动使导水管内部的水分产生 向下的挤压力,进而导致与导水管底部联通的喷水管内部设置的限制阀被冲开,导水管内 水分进入到喷水管内,随后从插头内喷出,对灯管的侧面进行冲刷,将昆虫残留在灯管表面 的排泄物冲刷掉。 导水管内水分来自过渡水箱,过渡水箱顶部设置有接水管,当下雨时会将雨水接 引到过渡水箱内,对过渡水箱内流失的水分进行补充。 基于以上表述,昆虫排泄在透明气囊与灯管表面的排泄物都会得到清理,从而达 到了清洁节能灯的效果。 4 CN 111578175 A 说 明 书 3/4 页 附图说明 图1为本发明结构整体剖视示意图; 图2为本发明结构气管剖视示意图; 图3为本发明结构导水管剖视示意图; 图4为本发明结构气管与刮板连接示意图。 图中:1、灯座,2、接口,3、插头,4、承接杆,5、金属板,6、延时杆,7、延时管,8、导线, 9、过渡水箱,10、导水管,11、气管,12、充气板,13、动力轴,14、套管,15、水平螺杆,16、透明 气囊,17、刮板,18、喷水管,19、竖直齿杆,20、灯管。
