技术摘要：
一种用在电气柜中的导电母线，其具有电气柜单元，该电气柜单元包含以封闭管状形式构造的主导电母线和副导电母线，这些母线安装在所述电气柜单元中，该电气柜单元还具有绝缘体和副绝缘体、主导电母线上的保护系统、延伸器单元及最后还具有旁路。
背景技术：
如还已知的电气外壳或电气柜是重要的电气装置，并且以一般方式广泛用于工业 中。 其基本功能是在工厂中供电和/或控制设备、装置、区域或工作单元，其适用于几 乎所有的工业、自动化和/或服务的领域。 电气柜通常分成隔室或抽屉，其容纳多种具有不同目的的组装部件。 在大多数应用中，电气柜通过母线连接到主电网，母线由铜或其他导体材料制成， 其在主电网和电气柜之间进行电流分配，电气柜将向连接到其的设备供电。 鉴于电气母线的固有特性，其几乎全部由铜制成，因为这呈现低电阻率，提供良好 的导电性，与诸如银和金的其他导体材料相比具有相对低的制造成本。 然而，由于导体母线经受较大值的交流电，所以导体母线遭受高剥离阻力的发生 率，即，减小了用于导电的有用面积，因为交流电趋向于集中在导体的外部上而损害其中央 部分。 当应用于电气柜时，母线使用附件，该附件补充母线的组件，例如引出连接器和拼 接连接器。然而，此组装附件假定复杂的组装方案，因为在这些母线中使用的孔是特定的， 即，根据其应用的需要而制成。 在电气柜中使用此类型的母线的另一缺点在于这样的事实，由于母线是实心的， 并且母线在电气柜中的最终固定和组装系统趋向于更坚固以支撑其作用力，所以整个组具 有增加的重量，从而增加了电气柜的重量。
技术实现要素：

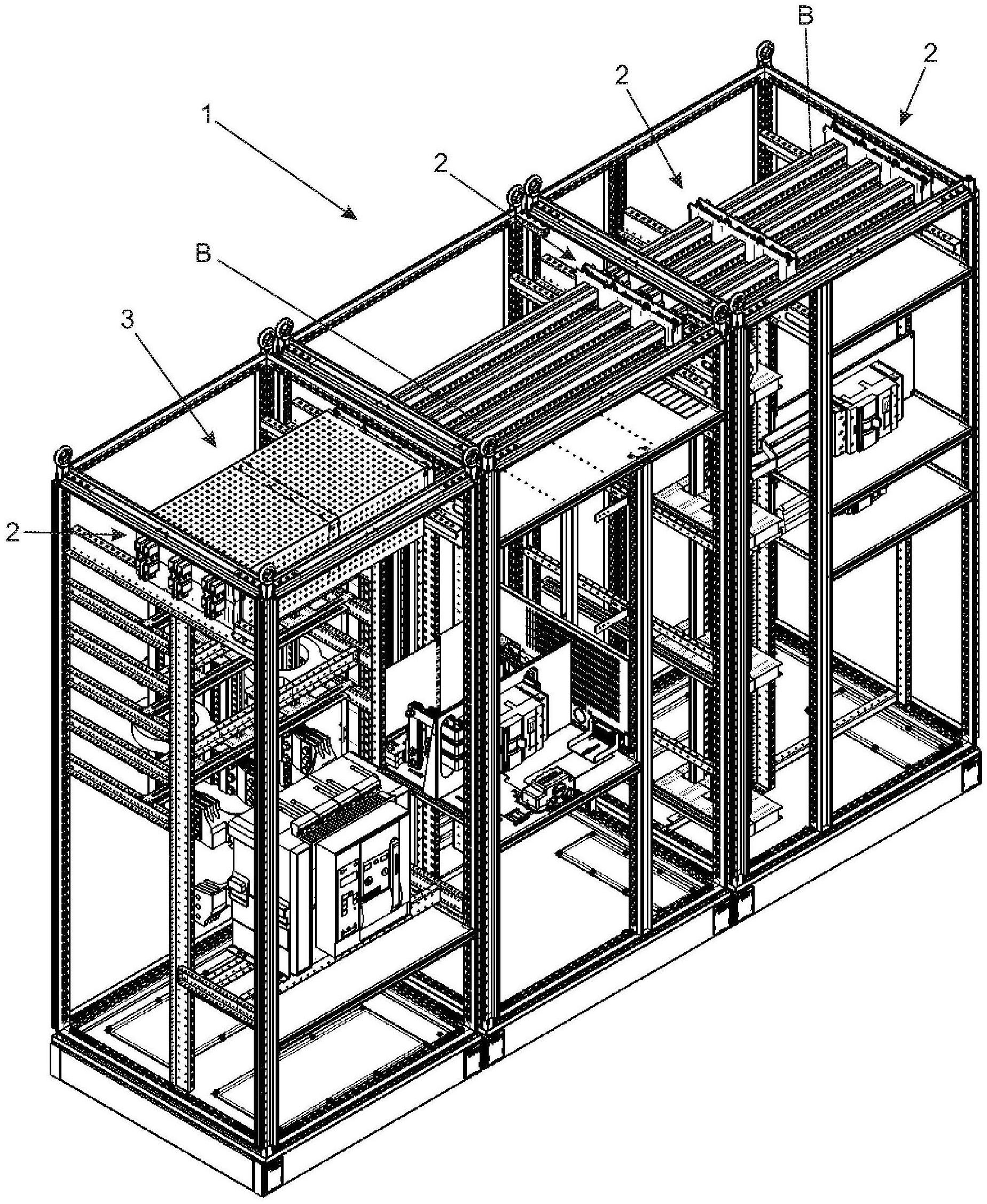

本发明的目的是提供一种低压电气柜，在其应用中容纳具有独特设计的封闭管状 类型的高电流母线，使用更少量的导体材料而具有更好的效率，降低其重量和制造成本。 本发明的另一目的在于，封闭管状母线具有一系列孔，其便于在电气柜中的组装。 最后，本发明还提供了用于在应用于电气柜中的这些封闭管状母线的组装中使用 的绝缘体、引出连接器和延伸器以及设置在主母线中的机械保护装置的优选实施方式。 4 CN 111602305 A 说　明　书 2/4 页 附图说明 从基于下面列出的附图进行的详细描述中，本发明的目的在其技术方面将变得完 全清楚，在附图中： 图1示出了包含封闭管状类型的导体母线的电气柜的透视图； 图2示出了包含主母线、副母线、绝缘体和开关组的电气柜的视图。 图3示出了包含封闭管状类型的母线的电气柜的顶视图； 图4示出了包含其相应绝缘体的主母线和副母线的近视图； 图5示出了组装在电气柜中的包含主绝缘体的封闭管状母线的侧视图； 图6示出了主母线与次级入口导体和次级出口导体的互连的后视图； 图7示出了主母线与次级入口导体和次级出口导体的互连的前视图； 图8示出了应用于组装在电气柜中的封闭管状母线的拼接连接器的组件的详细后 视图； 图9示出了组装在封闭管状母线中的拼接连接器的详细前视图。 图10示出了主母线及其拼接连接器组的分解透视图； 图11示出了引出连接器组的近视图； 图12示出了应用于组装在电气柜中的封闭管状母线中的引出连接器的详细后视 图； 图13示出了用于组装在电气柜中的封闭管状母线的机械保护装置的透视图； 图14示出了包含通过拼接连接器而结合的主母线的视图； 图15示出了组装在副母线中的开关组的视图； 图16示出了断路器组件和具有夹紧绝缘体的副母线的分解透视图； 图17示出了通过拼接连接器而结合的主母线的透视图； 图18示出了主母线的透视图，突出了具有用于连接引出连接器的孔的翼片； 图19示出了在应用于电气柜中的封闭管状电气母线中使用的保护装置的透视图； 以及 图20示出了用于封闭管状母线的保护装置的透视图，没有顶部部分。
