技术摘要：
一种易拆卸下皮圈组合架，易拆卸下皮圈组合架包含下肖、下引导圈罗拉、下引导圈涨紧辊，下引导圈罗拉的二端套装轴承，轴承以下肖为基座，嵌装在下肖上，下引导圈罗拉以二端轴承为支点，可绕自身轴线自由转动，易拆卸下皮圈组合架介于牵伸机构中前罗拉与中罗拉之间，下  全部
背景技术：
纺纱机罗拉牵伸机构的主牵伸区，普遍采用的是上下双皮圈引纱，使纤维条中的 纤维在变速过程受到上下皮圈形成的摩擦力界控制，纤维条获得均匀牵伸，主牵伸区对纤 维的控制对成纱影响是非常关键的，传统的双皮圈弹性引纱对纤维条有很好的控制作用， 但传统的双皮圈形式，下皮圈是套装在中罗拉上，更换下皮圈时需要拆卸中罗拉，同时套有 皮圈的罗拉相对驱动负荷较大，能耗也大，围绕对引纱方式的改进，也是人们不断探索的技 术，如专利申请CN201822092749.X“一种环锭纺纱机的牵引组件及一种牵引套件”提出了一 种下皮圈机构组件，可以比传统的机构更方便地更换下皮圈，专利申请CN201711096466.6 “细纱机的DS曲线牵伸系统”提出了取消下皮圈的牵伸机构，这些研究都是想改变了传统双 皮圈结构，但存在的问题是，前一方案明显大大增加了机构的复杂性，后一方案则完全改变 了传统双皮圈引纱系统对纤维形成的摩擦力界，目前对传统双皮圈引纱系统的技术改进， 尚在进行中。
技术实现要素：

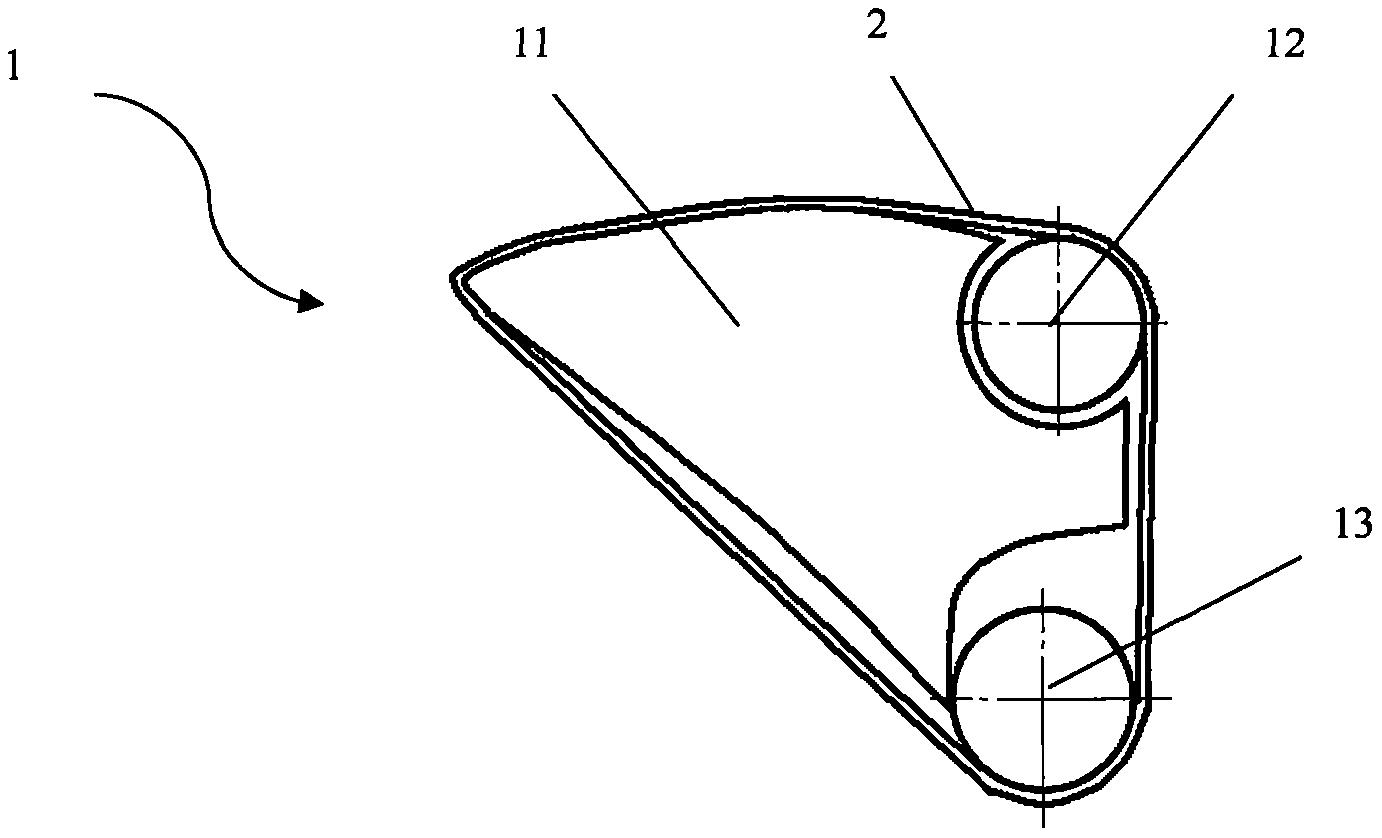

本发明的目的在于提供一种易拆卸下皮圈组合架，用于改进罗拉牵伸形式的下皮 圈机构结构，便于下皮圈的维护更换，降低中罗拉驱动负荷。 一种易拆卸下皮圈组合架，易拆卸下皮圈组合架包含下肖、下引导圈罗拉、下引导 圈涨紧辊，所述的下肖是T型的或者是空芯的异型管状，所述的下引导圈罗拉，其二端套装 轴承，轴承以下肖为基座，嵌装在下肖上，下引导圈罗拉通过轴承与下肖组合，下引导圈罗 拉以二端轴承为支点，可绕自身轴线自由转动，易拆卸下皮圈组合架是介于牵伸机构中前 罗拉与中罗拉之间，下引导圈罗拉处于下肖靠中罗拉一侧，下引导圈涨紧辊由下引导圈悬 挂于下肖上，下引导圈涨紧辊的重力或作用于下引导圈涨紧辊的弹力使下引导圈涨紧辊张 紧套装在下肖与下引导圈罗拉上的下引导圈，下引导圈罗拉与中上罗拉接触构成钳口，套 装在易拆卸下皮圈组合架上的下引导圈运动受中上罗拉与下引导圈罗拉钳口控制。， 进一步的，易拆卸下皮圈组合架以相邻二罗拉座的分隔间距为节段分隔，每节段 的下皮圈组合架采用插入式安装在罗拉架的滑座上。 进一步的，每节段下肖的二端是易拆卸下皮圈组合架的定位基准面，下肖二端的 定位基准面与滑座上的插槽确定易拆卸下皮圈组合架的安装定位。 进一步的，下肖的上表面向是上凸的曲面、或者是呈有高度差的台级形态。 进一步的，易拆卸下皮圈组合架是下引导圈的安装基座，下引导圈随易拆卸下皮 圈组合架的拆卸而可拆卸。 进一步的，易拆卸下皮圈组合架套装的下引导圈是丁腈橡胶胶圈、或者是网格圈、 或者是网格圈与橡胶或聚脂的复合圈，其厚度小于0.8mm。 3 CN 111575848 A 说　明　书 2/2 页 本发明实现的有益效果： 传统的罗拉牵伸机构下皮圈是需套过中罗拉的，本发明提出的一种易拆卸下皮圈 组合架，可以不拆卸牵伸罗拉的情况下，拆装维护下引导圈，使下引导圈的维护、更换更为 方便，同时也减轻了罗拉轴的传动负荷。 附图说明 图1为本发明一种易拆卸下皮圈组合架的横截面结构示意图； 图2为本发明易拆卸下皮圈组合架在牵伸机构中的应用示意图。
