技术摘要：
本公开涉及直流输电技术领域，尤其涉及一种超导限流器与直流断路器的协调控制方法。所述方法用于协调控制系统中，所述协调控制系统包括直流断路器、与所述直流断路器串联的超导限流器和与所述超导限流器相连的直流输电电网系统，当所述直流输电电网系统出现故障时，所  全部
背景技术：
直流输电电网工程中，为了解决直流线路故障问题，目前通常在直流线路两侧加 装直流断路器，直流断路器能够对直流输电电网中的故障起到清除、隔离效果。 但是在上述方法中，在采用直流断路器隔离直流线路故障的情况下，直流断路器 需要开断交直流电流过大，且对直流断路器的制造要求过高。
技术实现要素：

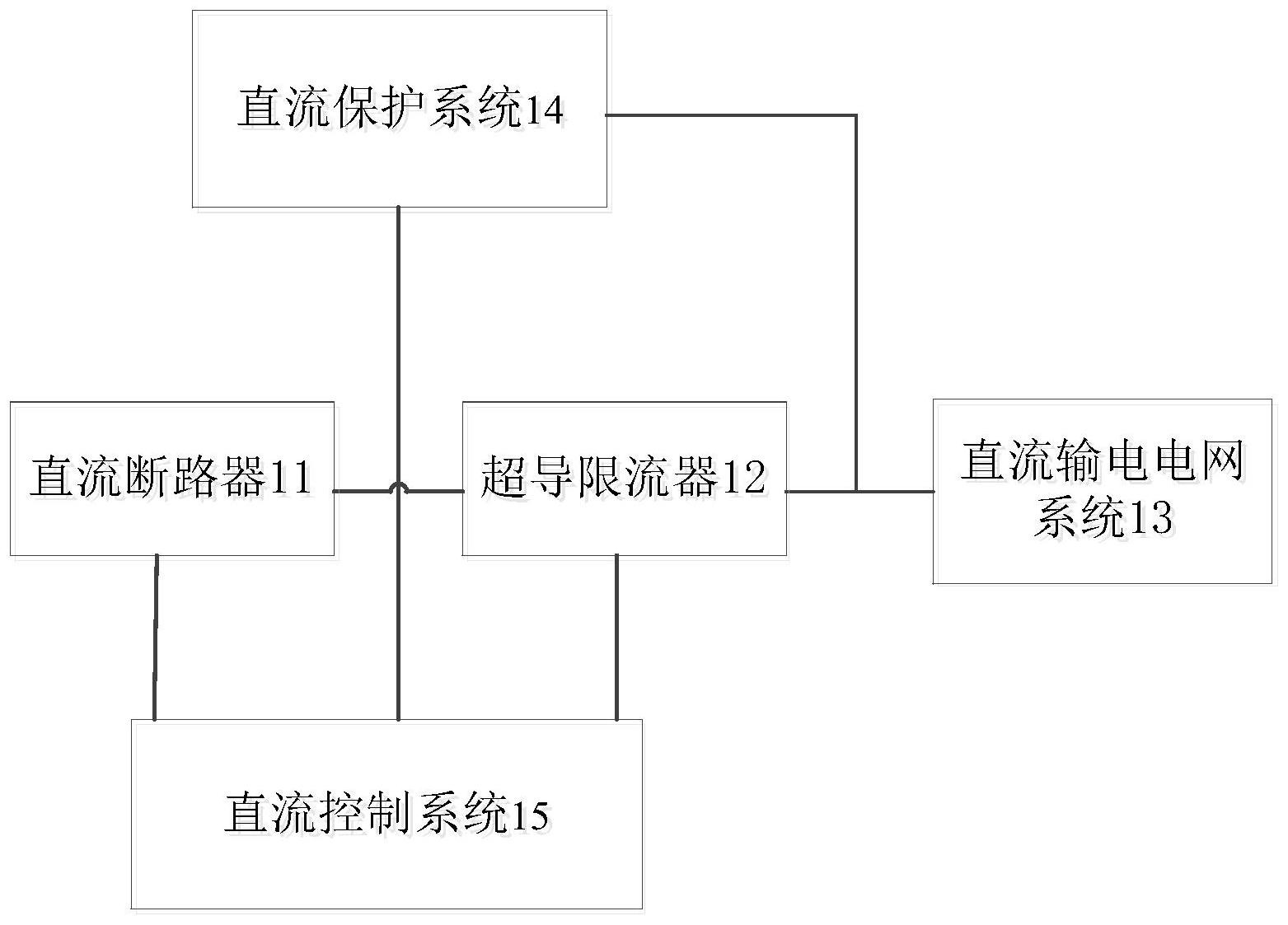

有鉴于此，本公开提出了一种超导限流器与直流断路器的协调控制方法。所述技 术方案包括： 根据本公开的一方面，提供了一种超导限流器与直流断路器的协调控制方法，用 于协调控制系统中，所述协调控制系统包括直流断路器、与所述直流断路器串联的超导限 流器和与所述超导限流器相连的直流输电电网系统，所述方法包括： 当所述直流输电电网系统出现故障时，所述超导限流器与所述直流断路器对故障 电流的大小进行协调控制，所述超导限流器的阻值与交直流电流的大小呈正相关关系。 在一种可能的实现方式中，所述协调控制系统还包括直流保护系统和直流控制系 统，所述直流控制系统分别与所述直流保护系统、所述直流断路器和所述超导限流器相连， 所述直流保护系统与所述超导限流器相连，所述当所述直流输电电网系统出现故障时，所 述超导限流器与所述直流断路器对故障电流的大小进行协调控制，包括： 当所述直流输电电网系统出现故障时，所述直流保护系统将故障信息传输至所述 直流控制系统，所述故障信息用于指示故障发生位置； 所述直流控制系统根据所述故障信息，开断所述直流断路器； 在所述直流断路器开断后，所述直流控制系统闭合所述超导限流器的旁路开关， 所述超导限流器的旁路开关用于对所述超导限流器进行分流保护。 在另一种可能的实现方式中，所述当所述直流输电电网系统出现故障时，所述直 流保护系统将故障信息传输至所述直流控制系统，包括： 当直流电流满足预设故障条件时，所述直流保护系统闭合所述超导限流器的旁路 开关，并将所述故障信息传输至所述直流控制系统； 其中，所述预设故障条件包括所述直流电流大于超导限流器过流保护定值。 在另一种可能的实现方式中，所述当所述直流输电电网系统出现故障时，所述超 导限流器与所述直流断路器对故障电流的大小进行协调控制之前，还包括： 所述直流控制系统获取电厂运行状态信息，所述电厂运行状态信息用于指示换流 站周边电厂的运行情况； 4 CN 111600286 A 说　明　书 2/8 页 所述直流控制系统根据所述电厂运行状态信息，确定所述超导限流器的运行模 式，所述运行模式包括电阻串联运行模式、电阻并联运行模式和单电阻运行模式中的一种； 所述直流控制系统将所述超导限流器的运行模式传输至所述直流保护系统； 所述直流保护系统根据所述超导限流器的运行模式确定超导限流器过流保护定 值。 在另一种可能的实现方式中，所述直流控制系统根据所述电厂运行状态信息，确 定所述超导限流器的运行模式，包括： 当所述电厂运行状态信息用于指示交流电流小于预设电流阈值时，所述直流控制 系统确定所述超导限流器的运行模式为所述电阻并联运行模式或所述单电阻运行模式； 当所述电厂运行状态信息用于指示所述交流电流大于或者等于预设电流阈值时， 所述直流控制系统确定所述超导限流器的运行模式为所述电阻串联运行模式。 在另一种可能的实现方式中，所述直流保护系统根据所述超导限流器的运行模式 确定超导限流器过流保护定值，包括： 所述直流保护系统根据预设对应关系，获取与所述超导限流器的运行模式对应的 超导限流器过流保护定值； 其中，所述预设对应关系包括预先设置的所述超导限流器的运行模式与所述超导 限流器过流保护定值之间的对应关系。 在另一种可能的实现方式中，所述方法还包括： 当所述超导限流器中出现非电气量故障时，所述直流控制系统闭合所述超导限流 器的旁路开关。 根据本公开的另一方面，提供了一种协调控制系统，所述协调控制系统包括直流 断路器、与所述直流断路器串联的超导限流器和与所述超导限流器相连的直流输电电网系 统， 当所述直流输电电网系统出现故障时，所述超导限流器与所述直流断路器用于对 故障电流的大小进行协调控制，所述超导限流器的阻值与交直流电流的大小呈正相关关 系。 本公开实施例提供了一种超导限流器与直流断路器的协调控制方法，用于协调控 制系统中，协调控制系统包括直流断路器、与直流断路器串联的超导限流器和与超导限流 器相连的直流输电电网系统，当直流输电电网系统出现故障时，超导限流器与直流断路器 可以对故障电流的大小进行协调控制，由于超导限流器的阻值与交直流电流的大小呈正相 关关系，在直流输电电网系统出现故障的情况下能够通过超导限流器降低故障电流，即降 低对直流短路器开断电流的要求，从而降低对直流断路器的制造要求。 附图说明 包含在说明书中并且构成说明书的一部分的附图与说明书一起示出了本公开的 示例性实施例、特征和方面，并且用于解释本公开的原理。 图1示出了本公开一个示例性实施例提供的协调控制系统的结构示意图； 图2示出了本公开另一个示例性实施例提供的协调控制系统的结构示意图； 图3示出了本公开一个示例性实施例提供的超导限流器的结构示意图； 5 CN 111600286 A 说　明　书 3/8 页 图4示出了本公开一个示例性实施例提供的超导限流器与直流断路器的协调控制 方法的流程图； 图5示出了本公开另一个示例性实施例提供的超导限流器与直流断路器的协调控 制方法的流程图； 图6示出了本公开另一个示例性实施例提供的协调控制系统的结构示意图。
