技术摘要：
本发明公开的是生活工具领域的一种手压旋转螺丝刀，包括螺丝刀头、下部转筒和上部套筒，所述螺丝刀头安装在下部转筒的下端，下部转筒的上端为带有左旋的内螺纹的筒状结构，所述上部套筒套在下部转筒上端，上部套筒内设有与内螺纹相匹配的旋转芯轴，旋转芯轴的上端与上  全部
背景技术：
螺丝刀是一种常用的拧紧螺钉的工具，在一些不方便用手一直转动螺丝刀的场景 中，利用传统螺丝刀在拧紧物体的时候每旋转一个小角度就需要重新对准丝口再进行拧紧 操作，不仅效率低，丝口还容易损坏。为此有人把螺丝刀设计成单向间隙小角度转动，这样 可以避免反复对准螺钉丝口，但由于需要反复正反转螺丝刀，且在转动过程中螺栓刀也容 易滑出丝口，操作效率比较低。
技术实现要素：

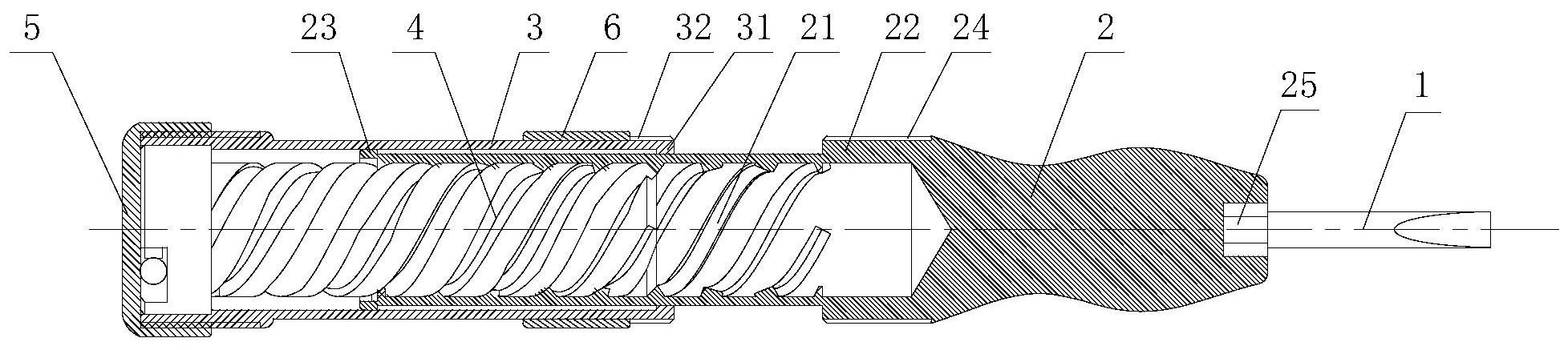

针对现有螺丝刀存在的上述缺陷，本发明所要解决的技术问题是：提供一种能更 加方便高效拧紧螺丝的手压旋转螺丝刀。 本发明解决其技术问题所采用的技术方案是： 手压旋转螺丝刀，包括螺丝刀头、下部转筒和上部套筒，所述螺丝刀头安装在下部 转筒的下端，下部转筒的上端为带有左旋的内螺纹的筒状结构，所述上部套筒套在下部转 筒上端，上部套筒内设有与内螺纹相匹配的旋转芯轴，旋转芯轴的上端与上部套筒的上端 为转动连接，且旋转芯轴只能相对上部套筒做顺时针转动。 进一步的是，所述旋转芯轴的上端边缘设有三角槽，三角槽与上部套筒内壁形成 一个楔形空间，所述三角槽的侧面设有导孔，三角槽内设有滚柱，导孔内设有弹簧和顶杆， 所述滚柱在弹簧和顶杆的作用下楔紧在楔形空间内。 进一步的是，所述三角槽及内部的滚柱、顶杆和弹簧均包括两套，且绕旋转芯轴轴 线呈中心对称布置。 进一步的是，所述上部套筒的上端设有可开启的端盖。 进一步的是，所述下部转筒外部与内螺纹底部对应位置设有第一限位台，下部转 筒的上端外部设有第二限位台，所述上部套筒的下端开口内设有第三限位台，所述第三限 位台只能在第一限位台和第二限位台之间滑动。 进一步的是，所述上部套筒的下端外部以及下部转筒的第一限位台上分别设有上 部键槽和下部键槽，所述上部套筒上设有可沿其轴线滑动的离合滑套，所述离合滑套内设 有与上部键槽和下部键槽相匹配的键槽。 进一步的是，所述下部转筒的下端设有六角槽，槽底设有磁铁，所述螺丝刀头可拆 卸的安放在六角槽内。 进一步的是，所述下部转筒内设有回位弹簧，所述回位弹簧一端抵在下部转筒的 筒状结构底部，另一端抵在旋转芯轴的端部。 本发明的有益效果是：通过在下部转筒和上部套筒之间设置旋转芯轴，利用旋转 芯轴与上部套筒单向旋转的特性，在下压上部套筒的时候，旋转芯轴能够带动下部转筒转 3 CN 111546276 A 说　明　书 2/3 页 动，从而转动螺钉，而上移上部套筒时旋转芯轴转动，不影响下部套筒，通过上下反复移动 上部套筒即可实现螺钉的拧紧操作，方便快捷，特别适合一些不方便用手转动螺丝刀的场 景，并且下压过程更有利于拧紧螺丝。 附图说明 图1是本发明结构剖视图。 图2是本发明结构示意图。 图3是本发明旋转芯轴剖视图。 图中标记为，1-螺丝刀头，2-下部转筒，3-上部套筒，4-旋转芯轴，5-端盖，6-离合 滑套，7-回位弹簧，21-内螺纹，22-第一限位台，23-第二限位台，24-下部键槽，25-六角槽， 31-第三限位台，32-上部键槽，41-三角槽，42-导孔，43-滚柱，44-弹簧，45-顶杆。
