技术摘要：
本发明公开了一种避雷器监测装置与避雷器监测方法，属于避雷器监测领域。一种避雷器监测装置，包括：竖直布置的导向管、信号远传器与接地引线；所述导向管设置于所述避雷器的脱离器的正下方，所述导线管上端固定安装有支架，所述支架上固定安装有红外发射器与红外接收  全部
背景技术：
为了提高输电用电的安全，城乡电网中设有大量的避雷器，为了让避雷器在故障 时能退出运行避免线路接地停电，常在避雷器上面安装脱离器使避雷器在故障时脱开接地 端引线。由于传统的避雷器故障后脱离器脱离，并不能告知用户，需要用户巡线去查找才能 发现，而脱离器脱离后，线路将失去避雷器的保护，在下一次雷击过电压时会损坏电力设 备。 为了节省人力，现有技术提出了避雷器的监测装置，专用于监测脱离器的状态。但 是现有的避雷器监测装置，大都是通过在避雷器的安装支架下方设置行程开关或微动开 关，当脱离器脱落时，触碰该行程开关或微动开关，从而触发报警。但是脱离器的下落轨迹 存在一定的不确定性，有可能在脱落后，并不会成功触发。并且现有的监测装置难以应用在 电站避雷器以及非支架式安装的避雷器上。
技术实现要素：

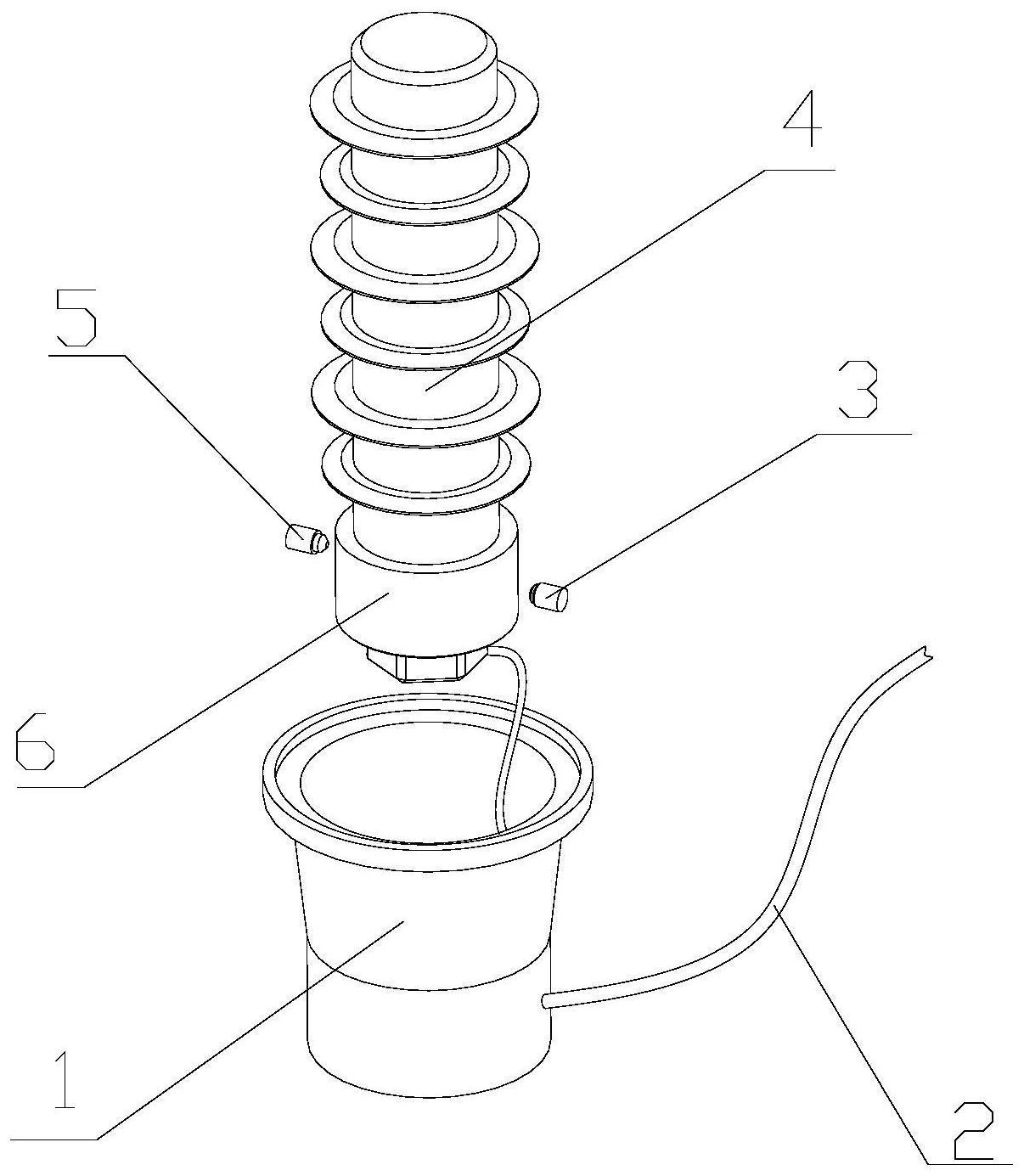

针对现有技术的不足，本发明提出了一种避雷器监测装置。 本发明的目的可以通过以下技术方案实现： 一种避雷器监测装置，包括：竖直布置的导向管、信号远传器与接地引线； 所述导向管设置于所述避雷器的脱离器的正下方，所述导线管上端固定安装有支 架，所述支架上固定安装有红外发射器与红外接收器，所述红外发射器与红外接收器设置 于所述脱离器的两侧，所述脱离器接合在所述避雷器上时，阻断所述红外发射器向所述红 外接收器发射的信号； 所述导线管的侧壁上开设有穿线孔，所述接地引线的一端通过所述穿线孔与所述 脱离器电性连接； 所述导向管的底部设有微动开关； 所述微动开关与所述红外接收器均与所述信号远传器电性连接，所述微动开关闭 合时，或所述红外接收器接收到红外信号时，向所述信号远传器输出报警信号。 进一步地，所述信号远传器内预储存有所述避雷器的设备编号、设备型号与设备 位置。 进一步地，所述导向管的上端呈漏斗形。 进一步地，所述导向管内壁上固定安装有红外传感器，所述红外传感器与所述信 号远传器电性连接。 进一步地，所述信号远传器上设有无线信号发射器。 进一步地，还包括服务器与客户端，所述服务器接收并记录所述信号远传器输出 的报警信号，所述客户端与所述服务器信号连接，并且读取所述服务器中记录的所述报警 3 CN 111599147 A 说　明　书 2/4 页 信号。 进一步地，所述导向管与支架均为绝缘材料制成。 另外，本发明还提供了一种避雷器监测方法，包括以下步骤：在所述避雷器的脱离 器下方布置导向管，所述红外发射器向所述红外接收器发射红外信号，且所述脱离器布置 于所述红外发射器与红外接收器之间，阻隔所述红外信号； 所述导向管底部布置有微动开关； 当所述微动开关闭合时，或所述红外接收器接收到红外信号时，向信号远传器输 出报警信号； 信号远传器将所述报警信号发送至服务器，所述服务器接收并记录所述信号远传 器的报警信号，并发送报警信号至客户端。 进一步地，所述信号远传器预存有所述避雷器的设备编号、设备型号与设备位置， 所述信号远传器将所述设备编号、设备型号与设备位置随所述报警信号发送至所述服务 器。 进一步地，向主芯片中预装嵌入式程序，所述嵌入式程序中包括设备编号、线路名 称和所在地点，当所述微动开关闭合时，或所述红外接收器接收到红外信号时，输出激活信 号至无线信号发射器，所述无线信号发射器输出所述报警信号至所述主芯片进行编译，再 通过所述信号远传器发送至所述服务器。 本发明的有益效果： 本申请的监测装置，通过个两组传感器的配合，确保能够监测到脱离器的脱落，防 止漏测漏报。另外，通过设置导向管，限制脱离器脱落时的下落轨迹，脱离器脱落后会击中 微动开关，从而触发报警。 附图说明 下面结合附图对本发明作进一步的说明。 图1为本申请的立体结构示意图； 图2为本申请的电性连接关系示意图。 图中各标号对应的部件如下： 1、导向管；2、接地引线；3、红外接收器；4、避雷器；5、红外发射器；6、脱离器；7、红 外传感器；8、信号远传器；9、服务器；10、客户端。
