技术摘要：
本发明涉及一种收集箱，尤其涉及一种消化内科用有效隔绝呕吐物秽气的收集箱。本发明的技术问题为提供一种能够对秽气进行隔绝，避免到处飘扬影响周围环境，且还方便对呕吐物进行收集的消化内科用有效隔绝呕吐物秽气的收集箱。一种消化内科用有效隔绝呕吐物秽气的收集箱  全部
背景技术：
消化内科是研究食管、胃、小肠、大肠、肝、胆及胰腺等疾病为主要内容的临床三级 学科。消化内科疾病种类繁多，医学知识面广，操作复杂而精细，消化内科护理中，经常能遇 到患者出现呕吐的情况，则需要使用到垃圾袋对呕吐物进行盛接。 现有收集装置，如专利公告号为CN205948062U的中国专利公开了一种呕吐物收集 装置，包括支架、支撑柱和塑料袋固定压板；支撑柱设有两个，均竖直的放置在地面上，支架 设有两个，两个支架分别设置在对应的支撑柱的上方，用于固定塑料袋的塑料袋固定压板 的一端可转动的与一个支架的顶端相连接，塑料袋固定压板的另一端与另一个支架的顶端 通过第一插销连接。本发明的有益效果是：本发明的一种呕吐物收集装置，结构简单，操作 方便，能解决消化内科患者呕吐物的收集，上述专利存在以下不足：呕吐物未被隔绝，导致 呕吐物产生的秽气到处飘扬影响周围环境，且患者呕吐时容易闻到秽气感到不舒服，且还 能不方便的对呕吐物进行收集。
技术实现要素：

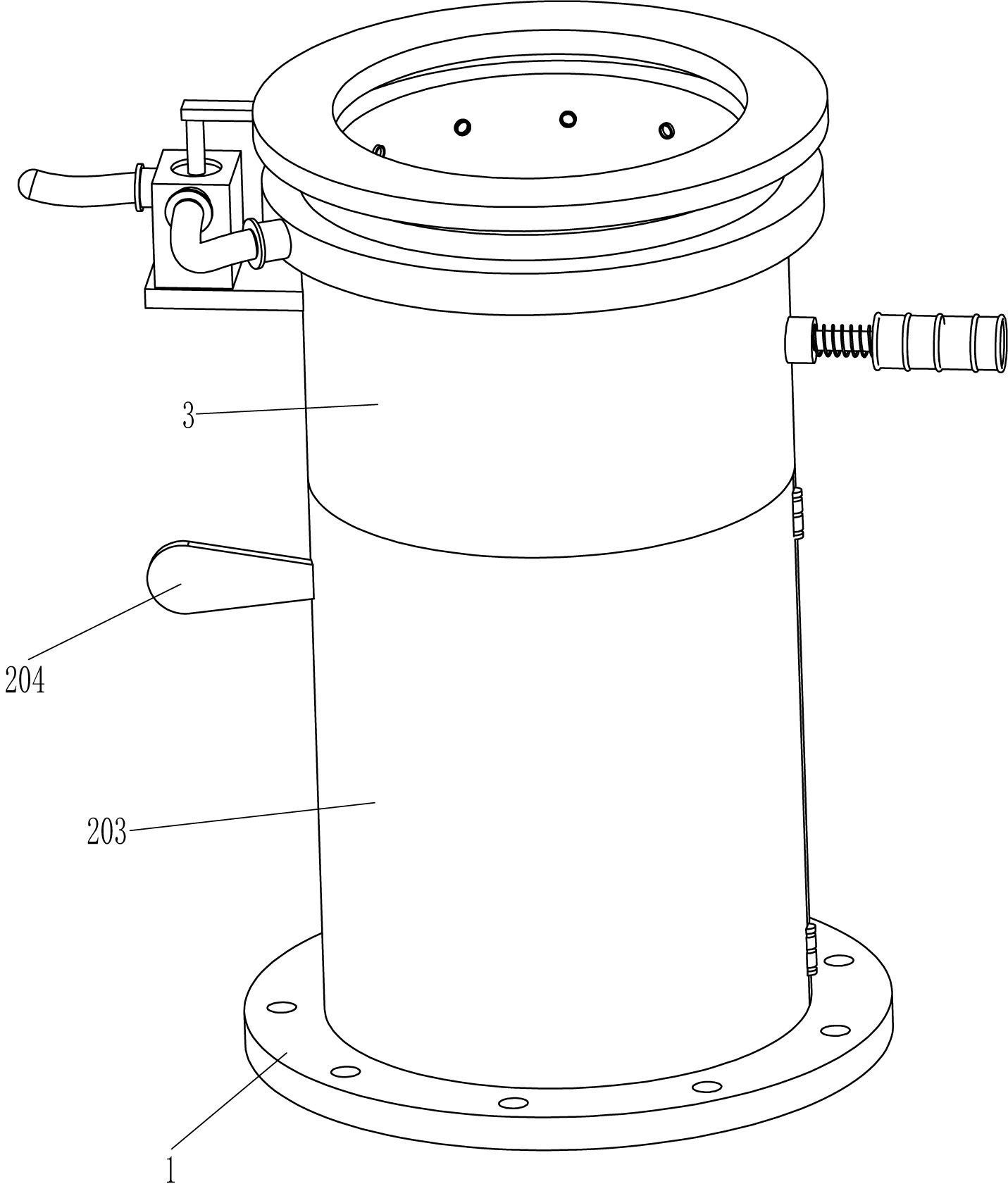

为了克服呕吐物未被隔绝，导致秽气到处飘扬影响周围环境，且患者呕吐时容易 闻到秽气感到不舒服，且还能不方便的对呕吐物进行收集的缺点，因此，本发明的技术问题 为：提供一种能够对秽气进行隔绝，避免到处飘扬影响周围环境，且还方便对呕吐物进行收 集的消化内科用有效隔绝呕吐物秽气的收集箱。 技术方案：一种消化内科用有效隔绝呕吐物秽气的收集箱，包括有：底座，所述底 座一侧固接有弧形板，所述弧形板远离所述底座的一侧固接有环形板；收集机构，安装于所 述弧形板与所述底座一侧之间，用于对呕吐物的收集；隔绝机构，安装于所述环形板上，用 于对秽气的隔绝。 此外，特别优选的是，收集机构包括有：弧形盖板，所述弧形盖板铰接于所述弧形 板一侧边缘位置，其外侧边缘位置固接有把手；磁铁，所述磁铁的数量至少为四块，其每两 块为一组，其中一组所述磁铁嵌入式的安装于朝向所述弧形板的所述弧形盖板其中一侧， 另一组所述磁铁嵌入式的安装于朝向所述把手的所述弧形板其中一侧，两组所述磁铁相互 配合；收集桶，所述收集桶放置于朝向所述环形板的所述底座一侧，其位于所述弧形板与所 述弧形盖板之间。 此外，特别优选的是，隔绝机构包括有：轴承座，所述轴承座安装于所述环形板外 侧面一部；转杆，所述转杆转动式的穿接于所述轴承座内，其一端贯穿所述环形板，且所述 转杆靠近所述环形板的一部还开有孔；握杆，所述握杆固接于位于所述环形板外的所述转 杆端部，其朝向所述环形板的一端与远离所述环形板的所述轴承座一侧之间连接有扭转弹 4 CN 111568776 A 说　明　书 2/4 页 簧，所述扭转弹簧套在所述转杆上；隔绝板，所述隔绝板固接于远离所述握杆的所述转杆端 部，其还与所述环形板内侧转动式连接且配合；活动杆，所述活动杆滑动式的放置于远离所 述底座的所述环形板一侧，其与所述转杆上孔配合；导杆，所述导杆滑动式的放置于远离所 述底座的所述环形板一侧，其远离于所述活动杆；环形盘，所述环形盘安装于远离所述底座 的所述导杆端部与所述活动杆端部之间；第一弹簧，所述第一弹簧套装于所述活动杆与所 述导杆上，其一端与朝向所述底座的所述环形板一侧固定连接，另一端与远离所述底座的 所述环形板一侧固定连接。 此外，特别优选的是，还包括有：缸体，所述缸体安装于远离所述轴承座的所述环 形板外一部，其内滑动式的放置有堵块；第二弹簧，所述第二弹簧连接于朝向所述底座的所 述堵块一侧与所述缸体内一侧之间；进液管，所述进液管连接于远离所述环形板的所述缸 体一侧且连通，所述进液管与所述堵块配合；出液管，所述出液管连接于所述缸体一侧且连 通，所述出液管与所述堵块配合；环形多孔喷管，所述环形多孔喷管固定套装于远离所述底 座的所述环形板外侧周向，其与所述环形板内连通，且所述环形多孔喷管与所述出液管尾 端连接并连通；L型杆，所述L型杆固接于靠近所述缸体的所述环形盘外侧周向，其朝向所述 底座的端部与所述堵块接触配合。 此外，特别优选的是，还包括有：橡胶圈，所述橡胶圈的数量至少为四个，其间隔固 定套装于所述握杆上。 有益效果是： 1、通过患者呕吐时触碰环形盘向下移动，活动杆将转杆卡住，呕吐物掉落至隔绝板上， 患者呕吐完后，拉动握杆反转使得隔绝板反转将呕吐物倒入收集桶内进行收集，隔绝板复 位则对秽气进行隔绝，避免了秽气到处飘扬影响周围环境，且还方便对呕吐物进行收集。 2、通过环形多孔喷管的作用，能在患者呕吐的过程中，将消毒液喷在呕吐物上对 其进行消毒，同时将部分秽气清除，避免呕吐物的细菌到处传播导致传染。 3、通过橡胶圈的作用，能增大与患者手的摩擦力，使得患者更稳固的拉动握杆反 转，避免打滑。 附图说明 图1为本发明的立体结构示意图。 图2为本发明的第一种部分立体结构示意图。 图3为本发明的第二种部分立体结构示意图。 图4为本发明的第三种部分立体结构示意图。 其中，上述附图包括以下附图标记：1、底座，2、收集机构，201、收集桶，202、磁铁， 203、弧形盖板，204、把手，3、环形板，31、弧形板，4、隔绝机构，401、轴承座，402、转杆，403、 握杆，404、隔绝板，405、扭转弹簧，406、导杆，407、活动杆，408、环形盘，409、第一弹簧，5、环 形多孔喷管，6、缸体，7、堵块，8、第二弹簧，9、L型杆，10、进液管，11、出液管，12、橡胶圈。
