技术摘要：
本发明提供一种钢丝绳收线的跳闸保护装置，包括顶轮、固定框、调节结构以及固定座，顶轮可转动地嵌装在固定框内，固定框与调节结构固定连接，调节结构安装在固定座内；其中，顶轮与钢丝绳生产线上的滚轮相抵，顶轮的中轴线与滚轮的中轴线平行。本发明能够在钢丝绳收线  全部
背景技术：
钢丝绳再生产完成后，需要进行收线。现有的钢丝绳收线装置，在正常通电运行 时，能有序进行钢丝绳收线。但是当电路跳闸断电时，收线机停止运作，但是钢丝绳生产线 上的捻股机和滚轮由于关系还在运转，如此会造成钢丝绳的跳线和断线，严重影响钢丝绳 的生产质量和生产效率。
技术实现要素：

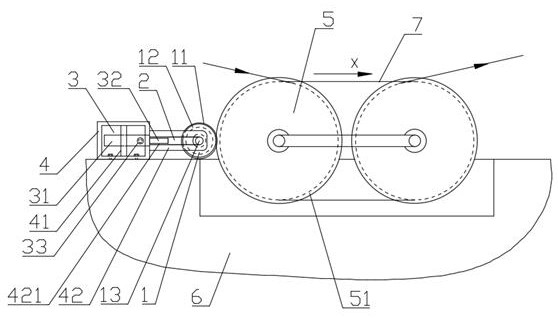

本发明为了解决现有技术中存在的缺点，提出了一种钢丝绳收线的跳闸保护装 置。 为实现上述目的，本发明采用了如下技术方案： 一种钢丝绳收线的跳闸保护装置，包括顶轮、固定框、调节结构以及固定座，所述顶轮 可转动地嵌装在所述固定框内，所述固定框与所述调节结构固定连接，所述调节结构安装 在所述固定座内；其中，所述顶轮与钢丝绳生产线上的滚轮相抵，所述顶轮的中轴线与所述 滚轮的中轴线平行。 优选地，所述调节结构包括固定段和伸缩段，所述伸缩段套装在所述固定段内，所 述固定段靠近所述伸缩段的一端侧面旋接有锁紧旋钮，所述伸缩段与所述固定框焊接连 接。 优选地，所述固定座位长方体形的框型结构，所述固定段插装在所述固定座内，且 通过连接座固定在所述固定座的中间，所述连接座套装在所述固定段的外侧。 优选地，所述顶轮的下边沿高度高于所述固定座的底部的高度。 优选地，所述顶轮的两侧设有环形的限位挡板，所述限位挡板在所述顶轮与所述 滚轮相抵时卡装在所述滚轮两侧。 优选地，所述滚轮外表面均匀开设有第一环形槽。 优选地，所述顶轮外表面开设有第二环形槽，所述第一环形槽与所述第二环形槽 宽度相同，且相邻两个所述第一环形槽之间的距离与相邻两个第二环形槽之间的距离形 同，所述顶轮上的第二环形槽与所述滚轮上的第一环形槽一一对应并相互拼接成长圆孔。 优选地，所述固定框为U形，所述顶轮通过转动轴可转动地嵌装在所述固定框内， 所述转动轴两端穿出所述固定框两侧并与所述固定框焊接连接。 优选地，所述固定框的两侧设有支撑架，所述支撑架垂直于所述固定座并与所述 固定座一体连接，所述支撑架中部设有与所述固定框在同一水平线的滑槽，所述转动轴的 两端可来回滑动地插装在所述滑槽内。 优选地，所述转动轴下边沿的高度等于所述滑槽线边缘的高度。 与现有技术相比，本发明的有益效果为：利用顶轮与钢丝绳生产线上的滚轮相切 3 CN 111606128 A 说　明　书 2/4 页 相抵，能够在跳闸断电时有效防止滚轮上的钢丝绳跳线松脱，保证钢丝绳随滚轮转动而继 续缠绕在滚轮上，从而能避免因跳线导致的钢丝绳脱离牵引绷紧状态，进而避免捻股机在 断电时由于惯性继续转动捻股时各股钢丝由于受力不均导致断线，能在断电跳闸时保证钢 丝绳的生产质量和生产效率。 附图说明 图1为本发明的一种钢丝绳收线的跳闸保护装置的整体结构示意图。 图2为本发明的一种钢丝绳收线的跳闸保护装置的顶轮工作状态时的俯视图。
