技术摘要：
本发明公开了一种入墙式同轴电缆调制解调装置，该装置包括：射频模块，用于接收入户同轴电缆传来的第一射频信号以及向入户同轴电缆发射第二射频信号；电源模块，用于将交流电信号转换为直流电信号、为其他模块供电；调制解调模块，用于将高频信号解调为用户数据，以及  全部
背景技术：
随着科技的发展和人们生活水平的提高，广播电视和宽带网络已经与人们的生活 密不可分，并且伴随着超高清视频、AR/VR、自媒体直播等新业务的出现，人们对于网络的需 求越来越高。有线广播电视系统一般通过同轴电缆向外界传输影音节目，目前同轴电缆网 络宽带接入系统主要使用HFC(Hybrid  Fiber-Coaxial，混合光纤同轴网络)网络体系，它是 以光纤为骨干网络、同轴电缆为分支网络的高带宽网络。 HFC网络体系中用到的设备主要包括：OLT(Optical  Line  Terminal，光线路终端) 设备、ONU(Optical  Network  Unit，光网络单元)设备、电缆调制解调局端(Cable  Bridge) 设备及电缆调制解调终端(Cable  Modem)设备。一般地，在FTTH(Fiber  To  The  Home，光纤 到户)场景下，OLT设备在户外，ONU设备、电缆调制解调局端设备以及电缆调制解调终端设 备均在户内，用户可通过同轴电缆网络互联各个房间；在非FTTH场景下，OLT设备、ONU设备 及电缆调制解调局端均在户外，电缆调制解调终端设备在户内，用户可通过同轴电缆连接 至电缆调制解调终端设备，并利用电缆调制解调终端设备的网络接口进行宽带通信。在以 上的场景中，用到的电缆调制解调终端设备为桌面式终端设备，且该终端设备必须配有电 源适配器。可见现有终端设备不仅占用空间大，而且外置的电源适配器非常容易造成触电 危险和意外的断电故障。 因此，如何能够解决现有电缆调制解调终端设备存在的占用空间大、容易造成触 电和意外的断电故障问题，成为了本领域技术人员亟待解决的技术问题和始终研究的重 点。
技术实现要素：

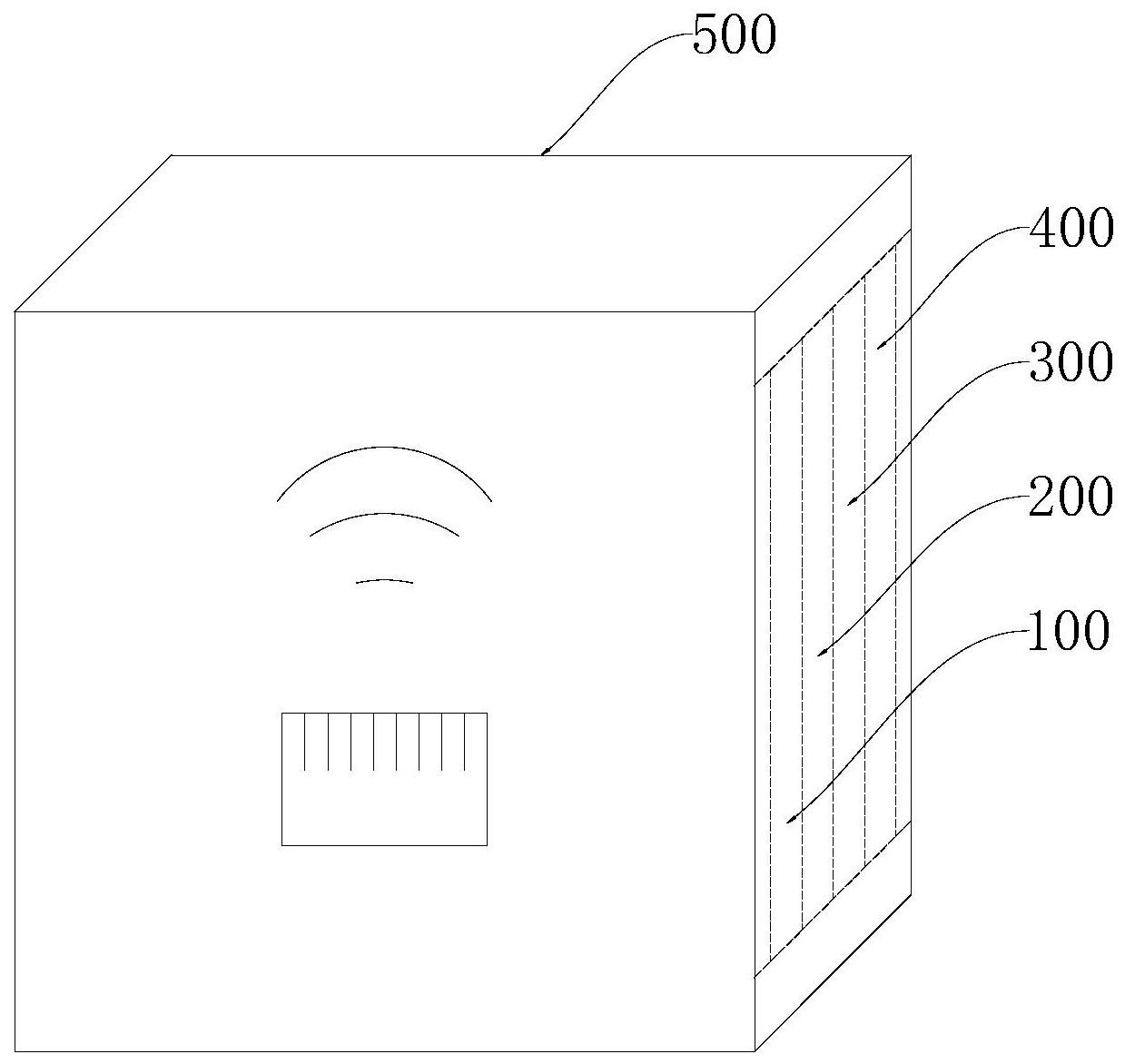

为解决现有终端设备存在的占用空间大、安全性较差等问题，本发明提供了一种 入墙式同轴电缆调制解调装置，适用于一般的FFTH场景和非FFTH场景，能够彻底解决现有 技术存在的诸多问题。 为实现上述的技术目的，本发明公开了一种入墙式同轴电缆调制解调装置，所述 装置包括均设置于信息面板内的射频模块、电源模块、调制解调模块以及用户接口模块；其 中，所述信息面板用于安装在墙体上；所述射频模块，与入户同轴电缆连接，用于接收入户 同轴电缆传来的第一射频信号以及向入户同轴电缆发射第二射频信号；所述第一射频信号 包括交流电信号和高频信号；所述电源模块，与所述射频模块连接，用于将所述交流电信号 转换为直流电信号，并基于所述直流电信号为所述射频模块、所述调制解调模块和所述用 户接口模块供电；所述调制解调模块，与所述射频模块连接，用于将所述高频信号解调为用 户数据，以及用于将用户接口模块发来的用户数据调制为适合于入户同轴电缆传输的第二 4 CN 111614850 A 说　明　书 2/6 页 射频信号；所述用户接口模块，与所述调制解调模块连接，用于将所述调制解调模块发来的 用户数据送至用户设备，以及用于将用户设备发来的用户数据送至调制解调模块。 进一步地，所述装置还包括设置于所述信息面板内的网络管理模块；所述网络管 理模块，分别连接所述调制解调模块和所述用户接口模块，用于配置和管理用户侧的网络； 所述电源模块，还用于为所述网络管理模块供电。 进一步地，所述射频模块、所述电源模块、所述调制解调模块、所述用户接口模块 及所述网络管理模块集成在一块电路板上；或者，所述射频模块、所述电源模块、所述调制 解调模块、所述用户接口模块及所述网络管理模块为堆叠式结构，形成至少两层的分层结 构，相邻层结构之间通过接插件对插连接，且所有层结构的厚度之和小于信息面板底盒的 深度。 进一步地，所述用户接口模块和所述电源模块形成第一层结构；所述调制解调模 块形成第二层结构；所述射频模块形成第三层结构。 进一步地，所述第一层结构、所述第二层结构以及所述第三层结构均固定于信息 面板的底盒内，所述第一层结构靠近墙体内侧；所述底盒上开有用于连接所述射频模块的 第一接口和用于连接所述用户接口模块的第二接口。 进一步地，所述射频模块，还用于对所述第一射频信号进行滤波处理，得到所述交 流电信号和所述高频信号。 进一步地，所述射频模块，还用于对所述高频信号进行功率变换或变频处理。 进一步地，所述电源模块，还用于通过电流整流和电压转换的方式将所述交流电 信号转换为直流电信号。 进一步地，所述用户接口模块为无线接口模块或有线接口模块，所述电源模块还 用于为所述无线接口模块供电。 进一步地，所述信息面板为86信息插座面板。 本发明的有益效果为：本发明创新地将同轴电缆调制解调装置放置于信息面板 内，不仅能够解决现有终端设备占用用户家中空间的问题，而且能够极大地降低触电的风 险；而且本发明还创新地通过同轴电缆网络对该装置提供电源供给，彻底避免了常规设备 外置电源容易造成的触电危险和意外断电事故。所以本发明具有安全性较高、可靠性较强 等突出优点。本发明能够利用广泛分布的86信息插座面板和同轴电缆达到用户户内网络全 覆盖的效果。 另外，本发明适合高频信号传输，能够较好地适用于高带宽通信场景，通信质量较 高，而且模块化设计能够降低成本，所以本发明可广泛地用于用户家庭宽带接入和智能家 庭互联等场景中，具有较大的市场价值。 附图说明 图1为本发明一些实施例的装入信息面板内的入墙式同轴电缆调制解调装置的结 构示意图。 图2为本发明一些实施例的模块化结构的入墙式同轴电缆调制解调装置与用户设 备通信连接的示意图。 图3为本发明一些实施例的入墙式同轴电缆调制解调装置的数据处理流程示意 5 CN 111614850 A 说　明　书 3/6 页 图。 图中， 100、第一层结构； 200、第四层结构； 300、第二层结构； 400、第三层结构； 500、底盒。
