技术摘要：
本申请实施例公开了一种数据传输方法、节点和系统，用于根据接收到的数据报文中的Path‑ID确定目标标签/目标地址，进而确定对应的目标接口，并在目标接口转发数据报文。本申请实施例方法包括：转发节点接收数据报文，所述数据报文的标签栈包括Path‑ID，所述Path‑ID为  全部
背景技术：
段路由(segment  routing，SR)是一种源路由技术，用于指示数据报文在网络中从 源节点传输到目标节点的转发路径。源节点可以在数据报文中按照一定顺序添加段 (segment)，作为指示该数据报文在网络中的转发指令，这样的段称为段标识符(segment  identifier，SID)。其中，一个SID用于指示一个节点，多个SID按一定顺序排列，得到SID列 表，被编码到数据报文的标签栈中，使得当数据报文到达一个节点时，该节点根据该数据报 文携带的SID列表，确定下一跳的节点，并将该数据报文发送到该下一跳的节点。但是若数 据报文需要经过的节点非常多，那么这个SID列表就会非常长，那么该数据报文的标签栈的 数据量占比会非常大，则该数据报文的负载的比例就会降低，使得传输效率低下。 当前，为了解决上述问题，源节点可以为约束路径确定一个多协议标签交换 (multi-protocol  label  switching，MPLS)标签，并预先通知约束路径中的各个节点，以使 得约束路径中的各个节点预先确定该MPLS标签和对应的接口，该对应的接口用于指示该约 束路径中的下一跳节点。使得源节点在发送数据报文时，可以仅携带该MPLS标签，而不需要 携带整个约束路径的SID列表。当约束路径中的节点接收到该数据报文时，可以根据该预先 确定的MPLS标签查找相应的接口，并通过该接口转发该数据报文。 上述方法要求同一个约束路径的各个节点必须使用的MPLS标签，由于其他业务也 在使用MPLS标签，不同节点的MPLS标签的使用情况不相同，无法保证不同的节点具有相同 的MPLS标签，即使各个节点有相同的可用的MPLS标签，互相之间需要进行协商，执行难度较 大。
技术实现要素：

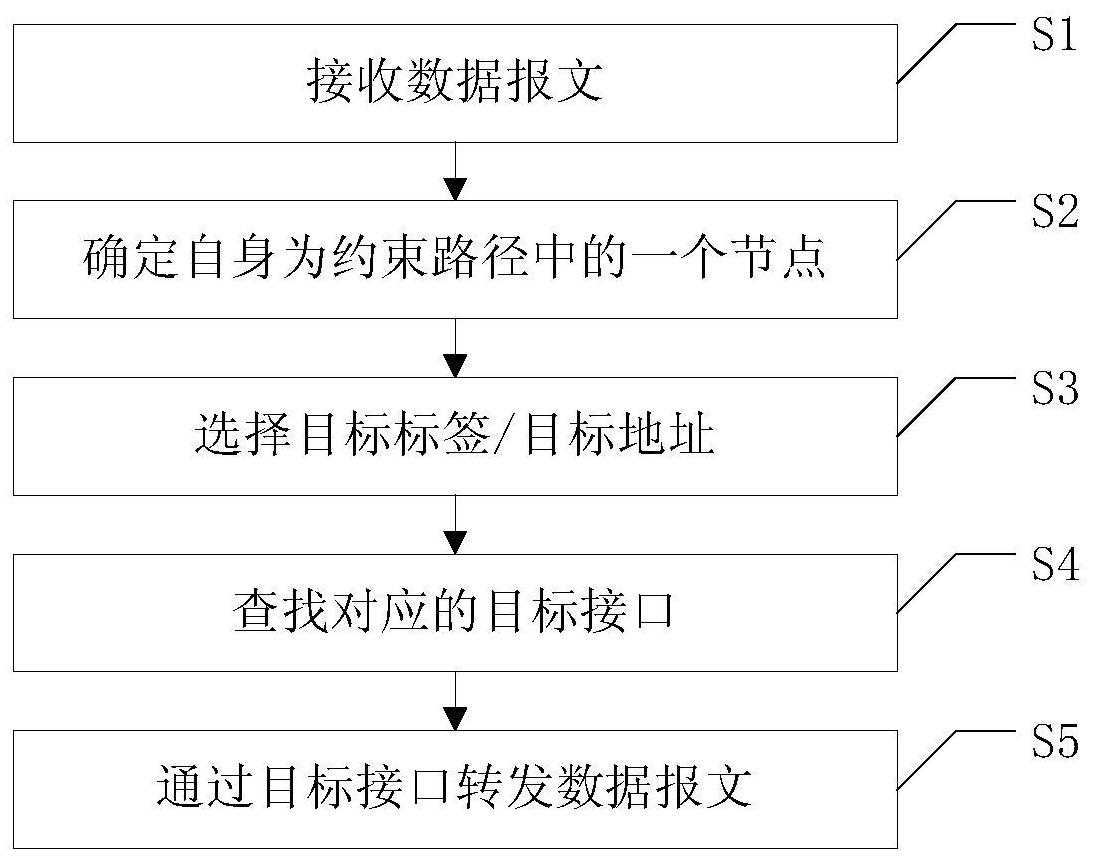

本申请实施例提供了一种数据传输方法、节点以及系统，用于根据接收到的数据 报文中的Path-ID确定目标标签/目标地址，进而确定对应的目标接口，并在目标接口转发 数据报文。 本申请第一方面提出了一种数据传输方法，包括： 转发节点接收数据报文，该数据报文的标签栈包括路径标识Path-ID，该Path-ID 为约束路径的标识，该约束路径为按一定次序排列的至少两个节点组成的路径；该转发节 点确定自身为该约束路径中的一个节点；该转发节点根据该Path-ID按照预设规则从本地 可用的标签块/地址块中选择目标标签/目标地址，该标签块/地址块包括至少一个标签/地 址；该转发节点根据该目标标签/目标地址查找对应的目标接口；该转发节点通过该目标接 口转发该数据报文。 当转发节点接收到数据报文时，转发节点可以通过数据报文的标签栈中的Path- ID按照预设规则从本地可用的标签块中确定目标标签，并查找与目标标签对应的出接口， 6 CN 111600797 A 说　明　书 2/27 页 并通过出接口转发数据报文，因此数据报文在网络传输的过程中，不需要各个转发节点具 有相同本地可用的标签，避免了各个转发节点没有共同的本地可用标签的情况。 在一些可能的实现方式中，该预设规则为：以该Path-ID的值为偏移量X，从该标签 块/地址块中按照预设顺序选取第X个标签，作为该目标标签。通过相同的预设规则和相同 的Path-ID，可以计算得到相同的目标标签，因此不需要各个节点使用相同的目标标签以表 示约束路径。 在一些可能的实现方式中，该预设顺序为其数值从小到大的顺序，可行性更高，执 行难度更小。 在一些可能的实现方式中，该转发节点接收数据报文之前，还包括： 该转发节点接收路径信息数据报文，该路径信息数据报文包括该约束路径和该 Path-ID；该转发节点根据该约束路径确定下一跳节点，该下一跳节点为该约束路径中该转 发节点的下一个节点；该转发节点根据该下一跳节点确定该目标接口；该转发节点根据该 Path-ID按照该预设规则从该标签块/地址块中选择该目标标签/目标地址；该转发节点对 应保存该目标标签/目标地址和该目标接口。 由于对于约束路径的信息，只提取下一跳节点，以确定目标接口，并保存该目标标 签/目标地址和该目标接口，因此不需要保存整个约束路径的信息，对于存储的要求达到最 小化，而且满足转发节点仅转发数据，而不处理的数据的特点。 在一些可能的实现方式中，该标签块为多协议标签交换MPLS标签块，则该转发节 点对应保存该目标标签/目标地址和该目标接口包括： 该转发节点在标签转发表(label  forwarding  information  base，LFIB)的目标 表项中对应保存该目标标签和该目标接口，其中该目标标签存储在该目标表项的入标签， 该目标接口存储在该目标表项的出接口。 在一些可能的实现方式中，该转发节点根据该下一跳节点确定该目标接口包括： 该转发节点确定该下一跳节点为该转发节点的不相邻节点；该转发节点从除了接 收该数据报文的接口之外的接口中，选择该目标接口；该转发节点将该下一跳节点的标识 存储在该目标表项的出标签中；该转发节点通过该目标接口转发该数据报文之前，还包括： 该转发节点在该数据报文的标签栈压入该下一跳节点的标识。 通过上述保存的方式，利用了MPLS技术的转发的数据保存方式，使得最大限度地 利用了现有的MPLS的协议，对协议本身进行最少的改变。 在一些可能的实现方式中，该转发节点根据该下一跳节点确定该目标接口包括： 该转发节点确定该下一跳节点为该转发节点的相邻节点；该转发节点确定该下一 跳节点对应的接口，作为该目标接口；该转发节点将该Path-ID存储在该目标表项的出标签 中。 当该转发节点转发数据报文时，可以将出标签中的Path-ID替换掉数据报文中栈 顶的标签，由于数据报文的栈顶的标签也是Path-ID，则相当于保持同样的Path-ID在数据 报文中进行转发，使得下一个接收到数据报文的转发节点可以根据相同的Path-ID执行与 上一个转发节点相同的操作。 在一些可能的实现方式中，该地址块为IP地址块，该转发节点对应保存该目标标 签/目标地址和该目标接口包括： 7 CN 111600797 A 说　明　书 3/27 页 该转发节点在转发表(forwarding  information  base，FIB)的目标表项中对应保 存该目标地址和该目标接口，其中该目标标签存储在该目标表项的地址中，该目标接口存 储在该目标表项的接口中。 通过上述保存的方式，利用了互联网协议第6版(internet  protocol  version  6， IPv6)技术的转发的数据保存方式，使得最大限度地利用了现有的IPv6的协议，对协议本身 进行最少的改变。 在一些可能的实现方式中，该转发节点根据该下一跳节点确定该目标接口包括： 该转发节点确定该下一跳节点为该转发节点的相邻节点；该转发节点确定该下一 跳节点对应的接口，作为该目标接口。 由于对于约束路径的信息，只提取下一跳节点，以确定目标接口，并保存该目标地 址和该目标接口，因此不需要保存整个约束路径的信息，对于存储的要求达到最小化，而且 满足转发节点仅转发数据，而不处理的数据的特点。 在一些可能的实现方式中，转发节点根据该下一跳节点确定该目标接口包括：该 转发节点确定该下一跳节点为该转发节点的不相邻节点；该转发节点从除了接收该数据报 文的接口之外的接口中，选择该目标接口；该转发节点将该下一跳节点的地址存储在该目 标表项的地址中。通过上述保存的方式，利用了IPv6技术的转发的数据保存方式，使得最大 限度地利用了现有的IPv6的协议，对协议本身进行最少的改变。 本申请第二方面提出了一种数据传输方法，包括： 源节点接收数据报文；该源节点根据该数据报文的目的IP地址确定目标节点；该 源节点根据该目标节点确定Path-ID和对应的下一跳节点，该Path-ID为约束路径的标识， 该约束路径为按一定次序排列的至少两个节点组成的路径，该下一跳节点为该约束路径中 该源节点的下一个节点，该目标节点为该约束路径中的最后一个节点；该源节点在该数据 报文的标签栈中压入该Path-ID；该源节点向该下一跳节点发送该数据报文。 当转发节点接收到数据报文时，转发节点可以通过数据报文的标签栈中的Path- ID按照预设规则从本地可用的地址块中确定目标地址，并查找与目标地址对应的出接口， 并通过出接口转发数据报文，因此数据报文在网络传输的过程中，不需要各个转发节点具 有相同本地可用的地址，避免了各个转发节点没有共同的本地可用标签的情况。 在一些可能的实现方式中，该源节点根据数据报文的目标节点确定下一跳节点和 对应的Path-ID之前，还包括： 该源节点接收路径信息数据报文，该路径信息数据报文包括该约束路径和该 Path-ID，该源节点根据该约束路径确定该下一跳节点和目标节点，该源节点根据该目标节 点确定该目标CE，该源节点对应存储该目标CE、该下一跳节点和该Path-ID。 由于对于约束路径的信息，只提取下一跳节点，以确定目标接口，并保存该目标标 签/目标地址和该目标接口，因此不需要保存整个约束路径的信息，对于存储的要求达到最 小化，而且满足转发节点仅转发数据，而不处理的数据的特点。 本申请第三方面提出了一种数据传输方法，包括： 收发器、存储器和处理器；该处理器用于执行该存储器中的计算机可读指令从而 执行以下操作：接收数据报文，该数据报文的标签栈包括路径标识Path-ID，该Path-ID为约 束路径的标识，该约束路径为按一定次序排列的至少两个节点组成的路径；确定自身为该 8 CN 111600797 A 说　明　书 4/27 页 约束路径中的一个节点；根据该Path-ID按照预设规则从本地可用的标签块/地址块中选择 目标标签/目标地址，该标签块/地址块包括至少一个标签/地址；根据该目标标签/目标地 址查找对应的目标接口；通过该目标接口转发该数据报文。 当转发节点接收到数据报文时，转发节点可以通过数据报文的标签栈中的Path- ID按照预设规则从本地可用的标签块/地址块中确定目标标签/目标地址，并查找与目标标 签/目标地址对应的出接口，并通过出接口转发数据报文，因此数据报文在网络传输的过程 中，不需要各个转发节点具有相同本地可用的标签/地址，避免了各个转发节点没有共同的 本地可用标签的情况。 在一些可能的实现方式中，该预设规则为：以该Path-ID的值为偏移量X，从该标签 块/地址块中按照预设顺序选取第X个标签/地址，作为该目标标签/目标地址。由于对于约 束路径的信息，只提取下一跳节点，以确定目标接口，并保存该目标标签/目标地址和该目 标接口，因此不需要保存整个约束路径的信息，对于存储的要求达到最小化，而且满足转发 节点仅转发数据，而不处理的数据的特点。 在一些可能的实现方式中，该预设顺序为其数值从小到大的顺序，可行性更高，执 行难度更小。 在一些可能的实现方式中，该处理器还用于： 接收路径信息数据报文，该路径信息数据报文包括该约束路径和该Path-ID；根据 该约束路径确定下一跳节点，该下一跳节点为该约束路径中该转发节点的下一个节点；根 据该下一跳节点确定该目标接口；根据该Path-ID按照该预设规则从该标签块/地址块中选 择该目标标签/目标地址；对应保存该目标标签/目标地址和该目标接口。 由于对于约束路径的信息，只提取下一跳节点，以确定目标接口，并保存该目标标 签/目标地址和该目标接口，因此不需要保存整个约束路径的信息，对于存储的要求达到最 小化，而且满足转发节点仅转发数据，而不处理的数据的特点。 在一些可能的实现方式中，该标签块为多协议标签交换MPLS标签块，则该对应保 存该目标标签/目标地址和该目标接口包括：在标签转发表LFIB的目标表项中对应保存该 目标标签和该目标接口，其中该目标标签存储在该目标表项的入标签，该目标接口存储在 该目标表项的出接口。在一些可能的实现方式中，该根据该下一跳节点确定该目标接口包 括：确定该下一跳节点为该转发节点的不相邻节点；从除了接收该数据报文的接口之外的 接口中，选择该目标接口；将该下一跳节点的标识存储在该目标表项的出标签中；通过该目 标接口转发该数据报文之前，还包括：在该数据报文的标签栈压入该下一跳节点的标识。 通过上述保存的方式，利用了MPLS技术的转发的数据保存方式，使得最大限度地 利用了现有的MPLS的协议，对协议本身进行最少的改变。 在一些可能的实现方式中，该根据该下一跳节点确定该目标接口包括： 确定该下一跳节点为该转发节点的相邻节点；确定该下一跳节点对应的接口，作 为该目标接口；将该Path-ID存储在该目标表项的出标签中。 当该转发节点转发数据报文时，可以将出标签中的Path-ID替换掉数据报文中栈 顶的标签，由于数据报文的栈顶的标签也是Path-ID，则相当于保持同样的Path-ID在数据 报文中进行转发，使得下一个接收到数据报文的转发节点可以根据相同的Path-ID执行与 上一个转发节点相同的操作。 9 CN 111600797 A 说　明　书 5/27 页 在一些可能的实现方式中，该地址块为IP地址块，则该对应保存该目标标签/目标 地址和该目标接口包括：在转发表FIB的目标表项中对应保存该目标地址和该目标接口，其 中该目标标签存储在该目标表项的地址中，该目标接口存储在该目标表项的接口中。 在一些可能的实现方式中，该根据该下一跳节点确定该目标接口包括： 确定该下一跳节点为该转发节点的相邻节点；确定该下一跳节点对应的接口，作 为该目标接口。由于对于约束路径的信息，只提取下一跳节点，以确定目标接口，并保存该 目标地址和该目标接口，因此不需要保存整个约束路径的信息，对于存储的要求达到最小 化，而且满足转发节点仅转发数据，而不处理的数据的特点。 在一些可能的实现方式中，根据该下一跳节点确定该目标接口包括：确定该下一 跳节点为该转发节点的不相邻节点；从除了接收该数据报文的接口之外的接口中，选择该 目标接口；将该下一跳节点的地址存储在该目标表项的地址中。通过上述保存的方式，利用 了IPv6技术的转发的数据保存方式，使得最大限度地利用了现有的IPv6的协议，对协议本 身进行最少的改变。 本申请第四方面提出了一种数据传输方法，包括： 收发器、存储器和处理器；该处理器用于执行该存储器中的计算机可读指令从而 执行以下操作：接收数据报文；根据该数据报文的目的IP地址确定目标节点；根据该目标节 点确定Path-ID和对应的下一跳节点，该Path-ID为约束路径的标识，该约束路径为按一定 次序排列的至少两个节点组成的路径，该下一跳节点为该约束路径中该源节点的下一个节 点，该目标节点为该约束路径中的最后一个节点；在该数据报文的标签栈中压入该Path- ID；向该下一跳节点发送该数据报文。 当转发节点接收到数据报文时，转发节点可以通过数据报文的标签栈中的Path- ID按照预设规则从本地可用的标签块/地址块中确定目标标签/目标地址，并查找与目标标 签/目标地址对应的出接口，并通过出接口转发数据报文，因此数据报文在网络传输的过程 中，不需要各个转发节点具有相同本地可用的标签/地址，避免了各个转发节点没有共同的 本地可用标签的情况。 在一些可能的实现方式中，该处理器还用于： 接收路径信息数据报文，该路径信息数据报文包括该约束路径和该Path-ID，根据 该约束路径确定该下一跳节点和目标节点，根据该目标节点确定该目标CE，对应存储该目 标CE、该下一跳节点和该Path-ID。 由于对于约束路径的信息，只提取下一跳节点，以确定目标接口，并保存该目标标 签/目标地址和该目标接口，因此不需要保存整个约束路径的信息，对于存储的要求达到最 小化，而且满足转发节点仅转发数据，而不处理的数据的特点。 本申请第五方面提出了一种计算机可读存储介质，所述计算机可读存储介质中存 储有指令，当其在计算机上运行时，使得计算机执行上述各方面所述的方法。 本申请第六方面提出了一种数据传输系统，包括第三方面所述的转发节点和第四 方面所述的源节点。 从以上技术方案可以看出，本申请实施例具有以下优点： 当转发节点接收到数据报文时，转发节点可以通过数据报文的标签栈中的Path- ID按照预设规则从本地可用的标签块/地址块中确定目标标签/目标地址，并查找与目标标 10 CN 111600797 A 说　明　书 6/27 页 签/目标地址对应的目标接口，并通过目标接口转发数据报文，因此数据报文在网络传输的 过程中，不需要各个转发节点具有相同本地可用的标签/地址，避免了各个转发节点没有共 同的本地可用标签的情况。 附图说明 图1-1为数据传输系统的示意图； 图1-2为一种数据传输方法的实施例示意图； 图2-1为对网络中的各个节点的设置方法的示意图； 图2-2为一种数据传输方法的实施例示意图； 图2-3为各节点确定所属的约束路径的示意图； 图2-4为各节点的可用MPLS标签的示意图； 图2-5为P3的可用MPLS标签的示意图； 图2-6为各节点确定下一跳节点的示意图； 图2-7为各节点确定下一跳节点的另一示意图； 图3-1为一种数据传输方法的另一实施例示意图； 图3-2为数据报文的传输过程的示意图； 图4-1为一种数据传输方法的另一实施例示意图； 图4-2为数据报文的传输过程的另一示意图； 图5-1为对网络中的各个节点的设置方法； 图5-2为数据报文的另一示意图； 图5-3为P3的可用的地址的示意图； 图6为一种数据传输方法的另一实施例示意图； 图7-1为一种数据传输方法的另一实施例示意图； 图7-2为数据报文的传输过程的示意图； 图8为一种转发节点的实施例示意图； 图9为一种源节点的实施例示意图； 图10为一种数据传输系统的实施例示意图。
