技术摘要：
本公开涉及一种衣物处理装置，包括：机壳；外桶，设置在机壳内部；滚筒，设置在外桶内部；电加热器，联接至外桶的底部部分，以加热外桶内部的洗涤水；以及托架，设置在外桶处，以支撑电加热器而与底部间隔开，其中，托架包括：电加热器接收部分，电加热器被接收在该电  全部
背景技术：
众所周知，衣物处理装置是一种用于通过洗涤过程、漂洗过程和/或脱水过程对衣 服或衣物进行处理(去污)的装置。衣物处理装置还可以被构造为具有在洗涤过程、漂洗过 程和/或脱水过程之后干燥衣物的干燥功能。衣物包括可洗的物品，例如诸如被子的被褥、 窗帘、布偶等。 衣物处理装置包括机壳(cabinet，柜体)、设置在机壳内部的外桶(tub)以及可旋 转地设置在外桶内部的旋转外桶(滚筒)。机壳设置有洗涤剂盒，以将洗涤剂供应到外桶中。 外桶设置有电加热器，以加热洗涤水。洗涤水收集空间被设置在外桶的底部部分 处，以收集洗涤水。电加热器联接到洗涤水收集空间。 洗涤水收集空间设置有电加热器托架(bracket，支架)(下文中，称为“托架”)，该 托架用于支撑电加热器以与洗涤水收集空间的底表面间隔开。托架设置有电加热器接收 (receive，接纳、容纳)部分，以在其中接收并联接到电加热器。 然而，在现有技术中的这种衣物处理装置中，存在当电加热器联接到托架时电加 热器不能正确地插入托架的电加热器接收部分中的问题，并且在电加热器被设置在电加热 器接收部分的外部的情况下，不容易被操作者检测到。 考虑到这些问题，有一种加热器托架是公知的，该加热器托架设置有与电加热器 接触的支撑件，以抑制(suppress，防止)电加热器在电加热器接收部分的上侧处的错误装 配(mis-assembly)。 然而，在现有技术中的这种衣物处理装置中，支撑件在加热器接收部分的上部中 心处弯曲，并且存在如下问题：在加热器托架的形成期间引入较大量的材料，从而增加材料 消耗量。 此外，当支撑件被设置在加热器接收部分的上部中心处时，在电加热器插入并设 置在支撑件的上侧处的情况下，存在不容易检测电加热器的错误装配的问题。 [现有技术文献] (专利文献1)KR20030092185A (专利文献2)KR20050115815A
技术实现要素：

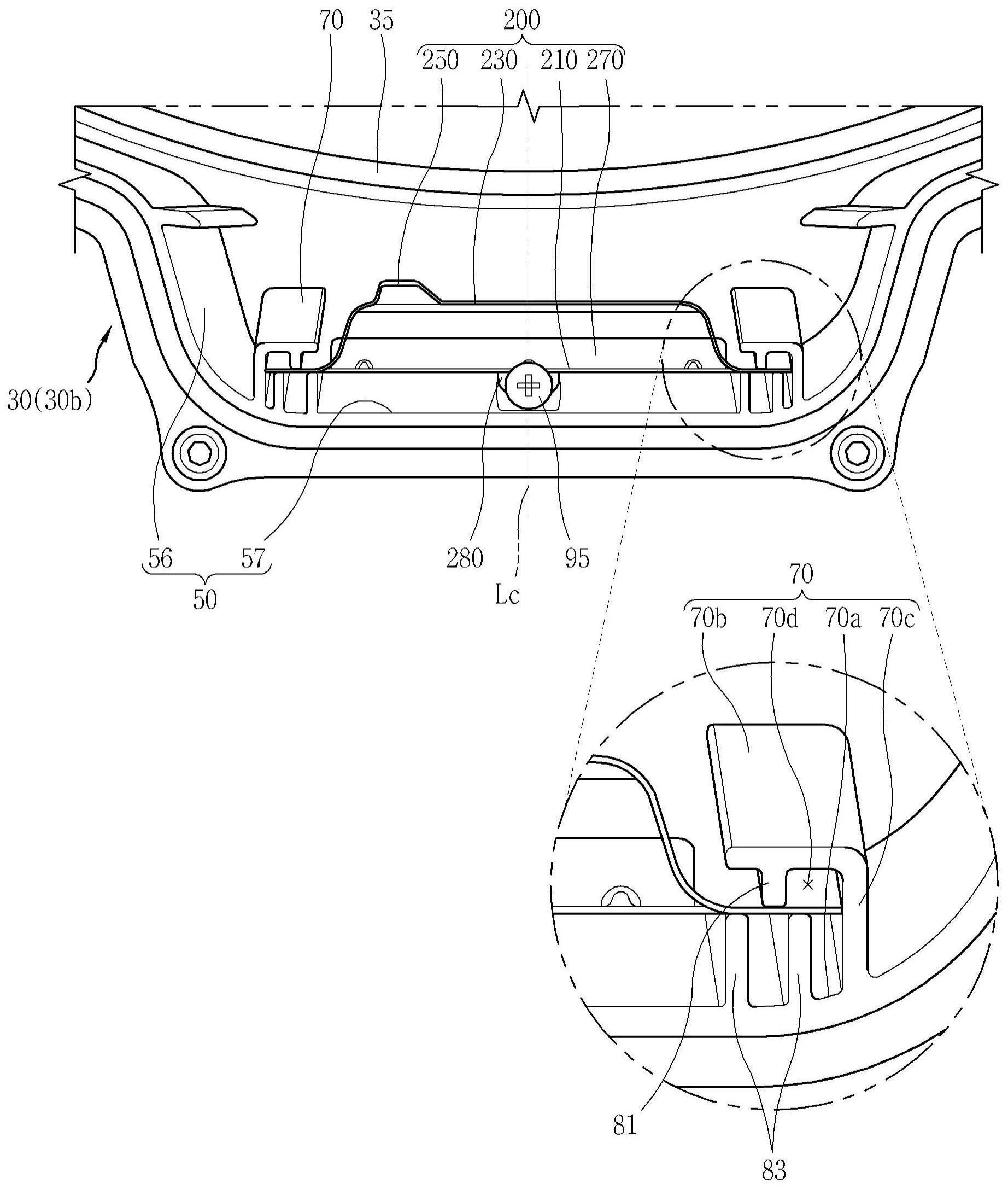

因此，本公开的一个方案是提供一种衣物处理装置，其具有能够快速识别电加热 器的错误装配的托架。 此外，本公开的另一方案是提供一种衣物处理装置，其具有能够减少制造托架期 间的材料消耗量的托架。 此外，本公开的再一方案是提供一种具有托架的衣物处理装置，该托架允许电加 4 CN 111593536 A 说　明　书 2/11 页 热器分别被设置在正常装配电加热器的水平位置处和错误装配电加热器且使其倾斜的倾 斜位置处。 此外，本公开的又一方案是提供一种具有托架的衣物处理装置，当电加热器被错 误装配在加热器接收部分的上侧处时，该托架能够抑制电加热器的干涉(interference)发 生。 为了解决上述问题，根据本公开的衣物处理装置的技术特征在于，感测部分 (sensing  portion)在托架的上侧处向上突出，并且通过该感测部分使电加热器倾斜。 更具体地，托架可以包括将电加热器接收在其中的电加热器接收部分，并且感测 部分可以在从电加热器接收部分的中心向一侧移动的点处向上突出，因此当电加热器被错 误地插入加热器接收部分的上侧时，电加热器可以由感测部分单侧地支撑并倾斜，从而快 速地识别到电加热器被错误装配。 衣物处理装置可以包括：机壳；外桶，设置在机壳内部；以及滚筒，设置在外桶内 部。 托架可以设置在外桶的底部部分处，以支撑电加热器而与外桶的底部间隔开。 电加热器可以设置有保护管和设置在该保护管内部的加热丝，以在施加电力(通 电)时产生热量。 电加热器的保护管被构造成包括多个相互线性平行布置的直管部分和连接直管 部分的弯曲管部分。 托架可以由金属构件制成，并且电加热器接收部分可以具有倒“U”形截面形状，该 倒“U”形截面形状向下开口以在其中接收电加热器。 电加热器接收部分可以包括两个(both)侧表面部分和一上表面部分，并且感测部 分可以在从该上表面部分的中心沿左右方向向一侧移动的点处向上突出。 因此，当电加热器被正常装配(插入)到电加热器接收部分中时，该电加热器可以 设置在水平位置处。相反，当电加热器被错误装配(不正确地插入)到电加热器接收部分的 上侧时，电加热器的任一侧可以由感测部分支撑，而电加热器的另一侧可以由电加热器接 收部分的上表面部分支撑，并且因此，电加热器可以被设置在倾斜向任一侧的倾斜位置处。 因此，根据电加热器的设置形式，基于电加热器是在正常装配的水平位置处还是错误装配 的倾斜位置处，操作者可以很容易地识别出电加热器是否正常装配。 感测部分可以被构造为，使得从电加热器接收部分的内部施加预设压缩力，以使 电加热器接收部分的一部分塑性变形，从而使其从内部向上凹陷(recess，凹入)并且向外 部突出。 因此，与在电加热器接收部分的一侧处弯曲感测部分相比，可以显著地减少托架 的材料消耗量。 感测部分的宽度可以朝向上侧减小。 更具体地，感测部分可以被限定为使得感测部分的左右宽度沿着机壳的左右方向 逐渐减小。 此外，感测部分可以被限定为使得感测部分的前后宽度沿着机壳的前后方向逐渐 减小。 因此，可以容易地限定感测部分。 5 CN 111593536 A 说　明　书 3/11 页 此外，当错误地将电加热器插入电加热器接收部分的上侧而不是内部时，可以减 少电加热器与感测部分之间的干涉发生。 感测部分可以包括两个侧表面部分和一上表面部分。 感测部分可以具有下侧敞开的倒“U”形截面形状。 在感测部分的两个侧表面部分之间，沿机壳的左右方向靠近电加热器接收部分的 中心设置的侧表面部分可以包括被限定为朝向该中心向下倾斜的引导斜面。 因此，当电加热器被错误装配在电加热器接收部分的上侧处时，电加热器可以被 引导斜面引导并且容易地切换到倾斜位置。 更具体地，引导斜面可以被限定为使得其前后宽度沿机壳的前后方向逐渐减小。 引导斜面可以具有三角形形状。 感测部分可以被构造为，使得其上表面沿后向方向(rear  direction)向下倾斜并 连接到电加热器接收部分的上表面。 因此，当电加热器被错误装配在电加热器接收部分的上侧处时，电加热器在电加 热器与感测部分发生接触时可以沿着感测部分的上表面平滑地移动，从而抑制电加热器与 感测部分之间的干涉发生。 托架可以包括：基部；以及支撑部，与基部向上间隔开，以从下方支撑电加热器。 支撑部可以设置在电加热器接收部分的后部区域中。 支撑部可以包括从基部沿后向方向向上倾斜的倾斜部分。 因此，插入电加热器接收部分中的电加热器可以与底部平滑地间隔开。 支撑部还可以包括在倾斜部分的上端处限定为弯曲截面形状的弧形部分(round  portion)。 因此，可以抑制电加热器的干涉发生，以有助于电加热器的装配。 该弧形部分可以平行于基部设置。 因此，电加热器可以由弧形部分水平地支撑，并设置在水平位置处。 支撑部的中心可以设置有向下弯曲的螺钉紧固部分。 螺钉紧固部分可以设置在支撑部的中心处。 通过切断基部限定的切断部分(cut-out  portion)可以设置在支撑部的前侧处， 并且该切断部分可以分别设置在螺钉紧固部分的两侧处。 洗涤水收集空间设置在外桶的底部部分处，以收集洗涤水。 洗涤水收集空间设置有托架联接部分，托架联接至该托架联接部分。 托架联接部分可以由塑料构件制成。 在外桶的形成期间，托架联接部分可以一体地形成。 托架可以设置有螺钉紧固部分，该螺钉紧固部分通过螺钉紧固到托架联接部分。 螺钉紧固部分可以从托架的基部向下突出。 托架联接部分可以彼此间隔开，以便托架的两个侧部分分别以预定宽度插入。 在此，托架联接部分可以沿机壳的左右方向彼此间隔开。 托架联接部分可以包括上支撑肋和下支撑肋，上支撑肋和下支撑肋分别在托架的 上侧处和下侧处与托架接触的同时支撑托架。 托架可以设置有接合件，在将托架插入托架联接部分之后，通过托架联接部分卡 6 CN 111593536 A 说　明　书 4/11 页 住(catch，抓住、捕获)该接合件，以抑制分离。 接合件可以分别设置在托架的两侧处。 接合件可以设置成多个，以沿机壳的前后方向彼此间隔开。 接合件的宽度可以沿着机壳的前后方向朝向前部逐渐减小。 接合件可以在前部处限定有尖端部分。 接合件可以朝向托架的前部向上倾斜。 接合件可以朝向托架联接部分的前部向上倾斜，并且因此，在插入该托架联接部 分的过程中，尖端部分可以与该托架联接部分的内顶(inner  ceiling)接触地滑动而被插 入该托架联接部分中，并在分离的过程中接合到该托架联接部分的内顶表面，从而抑制托 架与托架联接部分的意外(unintentionally，无意地)分离。 如上所述，根据本公开的实施例，可以在托架的一侧处设置向上突出以检测电加 热器的错误装配的感测部分，从而快速识别电加热器的错误装配。 感测部分可以从电加热器接收部分的内侧凹陷，以突出到其外部，从而显著地减 少托架制造期间的材料消耗量。 感测部分可以被限定为，宽度朝向上侧减小，从而有助于感测部分的形成。 感测部分可以设置有引导斜面，该引导斜面朝向靠近在两个侧表面部分之间的中 间设置的侧表面部分的中心向下倾斜，从而在错误装配期间将电加热器平滑地切换到倾斜 位置。 感测部分的上表面可以朝向后侧向下倾斜，并且连接至电加热器接收部分的上表 面部分，从而当电加热器被错误装配在电加热器接收部分的上侧处时，抑制电加热器与感 测部分之间的干涉发生。 托架可以包括基部和与基部间隔开的支撑部，从而支撑电加热器以与底部间隔 开。 支撑部可以包括朝向后侧向上倾斜的倾斜部分和在倾斜部分的端部处的具有弯 曲截面形状的弧形部分，从而有助于电加热器的正常装配。 托架联接部分可以设置在外桶的底表面处，并且托架可以设置有被托架联接部分 卡住的接合件，从而抑制了在装配托架之后托架被无意地释放。 感测部分可以被限定为，使得从电加热器接收部分的内部施加预设压缩力，以使 电加热器接收部分突出到外部而塑性变形，从而减少了在制造托架期间不必要消耗的材料 消耗量。 附图说明 图1为示出根据本公开的实施例的衣物处理装置的立体图。 图2为示出图1中的衣物处理设备的主要部分的剖视图。 图3为示出图2中的电加热器的平面视图。 图4为示出图2中的设置有外桶的托架的洗涤水收集空间的主要部分的放大正视 图。 图5为示出图4中的托架的立体图。 图6为图5中的感测部分的沿线VI-VI截取的剖视图。 7 CN 111593536 A 说　明　书 5/11 页 图7为示出图5中的托架的正视图。 图8为示出图5中的托架的平面视图。 图9为图8中的感测部分的沿线IX-IX截取的剖视图。 图10为示出图5中的托架的侧视图。 图11为用于说明限定图5中的托架的感测部分的过程的视图。 图12为示出水平位置的视图，在该水平位置处，电加热器被正常装配到图4中的托 架中。 图13为示出倾斜位置的视图，在该倾斜位置处，电加热器被错误装配在图4中的托 架的电加热器接收部分的上侧处。 图14为示出图13中的电加热器的侧视图。 图15为示出图13中的电加热器的立体图。
