技术摘要：
本发明涉及新能源汽车技术领域，且公开了一种新能源汽车电池组防护装置的防护方法，防护装置包括车架，车架正面的两侧均固定套装有轮胎，且轮胎背面固定安装有位于车架一侧的减震主缸，减震主缸的内部固定安装有减震轮缸，且减震轮缸内腔一侧的底部开设有流通孔并与减  全部
背景技术：
新能源汽车是指采用非常规的车用燃料作为动力来源(或使用常规的车用燃料、 采用新型车载动力装置)，综合车辆的动力控制和驱动方面的先进技术，形成的技术原理先 进、具有新技术、新结构的汽车，可以分为纯电动汽车、混合动力汽车、燃料电池电动车、氢 发动机汽车和其他新能源汽车。 新能源汽车最主要的就是电池组，但是目前的新能源汽车在电池组安装在汽车的 尾部，不利于平衡汽车的前后重量，有的新能源汽车将电池组安装在汽车的车底部，导致在 经过凸起面的时候容易对电池组造成损坏，降低汽车的使用寿命，为此我们提供一种新能 源汽车电池组防护装置的防护方法。
技术实现要素：

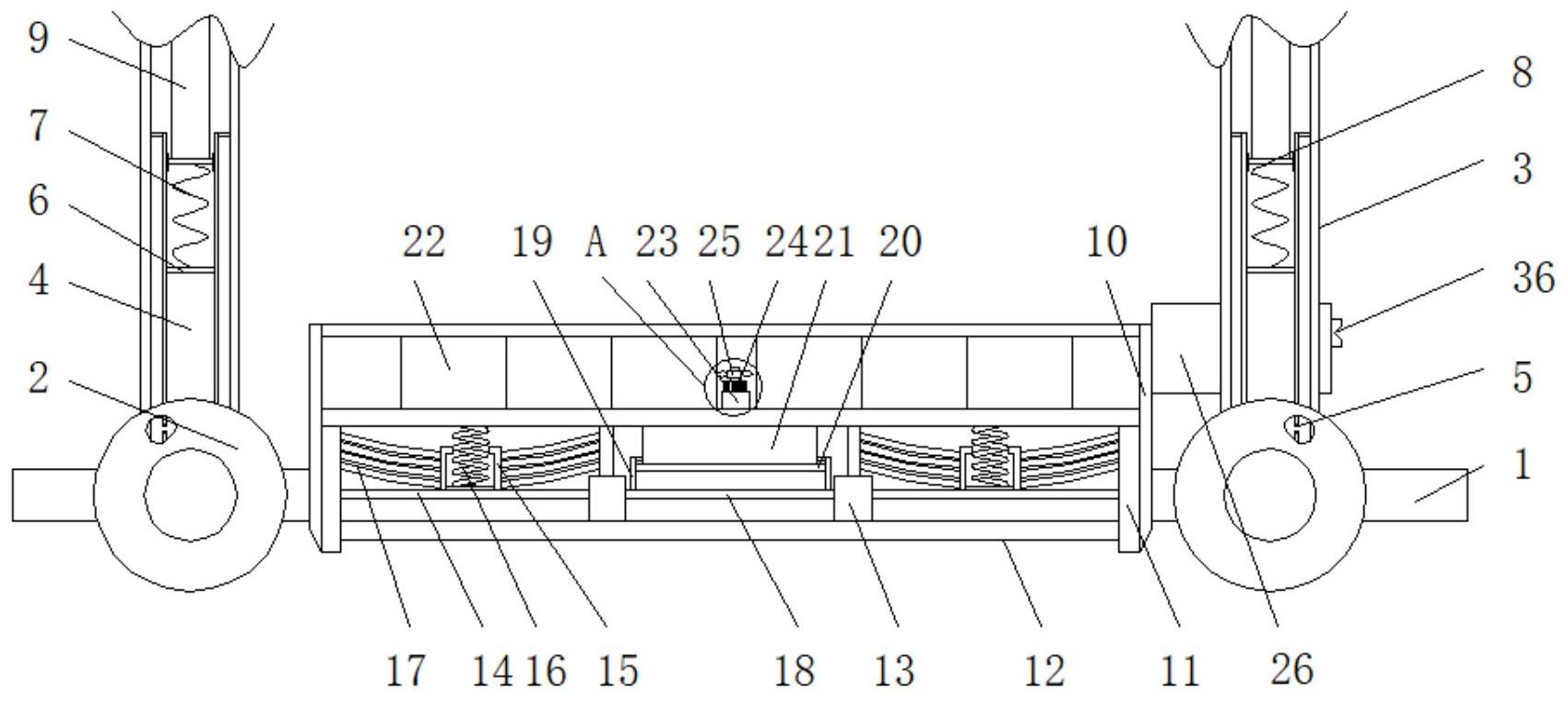

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种新能源汽车电池组防护装置的防护方 法，具备对新能源汽车内部的电池组起到保护的作用，具有电池组温度监控和对电池组散 热等优点，解决了目前的新能源汽车在电池组安装在汽车的尾部，不利于平衡汽车的前后 重量，有的新能源汽车将电池组安装在汽车的车底部，导致在经过凸起面的时候容易对电 池组造成损坏，降低汽车的使用寿命的问题。 (二)技术方案 为实现上述对新能源汽车内部的电池组起到保护的作用，具有电池组温度监控和 对电池组散热的目的，本发明提供如下技术方案：一种新能源汽车电池组防护装置的防护 方法，所述防护装置包括车架，所述车架正面的两侧均固定套装有轮胎，两组所述轮胎之间 固定套装有位于车架外壁上的电池组安装箱，且电池组安装箱内腔的两侧均固定安装有滑 轨，两组所述滑轨的内部活动套装有移动支架，且移动支架的顶端固定安装有避震机构，所 述避震机构包括避震筒，所述避震筒的底端固定安装在移动支架的顶端，且避震筒内腔的 底端与压缩弹簧Ⅰ的一端固定连接，所述压缩弹簧Ⅰ的另一端有受力板的底端固定连接，且 受力板的顶端固定连接有避震柱，所述避震柱的顶端延伸至避震筒顶端的外部，所述避震 机构的一侧固定安装有位于移动支架上方的缓冲层，且缓冲层的顶端固定安装有限位缸， 所述限位缸内腔的底端固定安装有压缩弹簧Ⅱ，所述限位缸的两侧固定安装有位于缓冲层 上方的减震片，两组所述避震机构之间固定安装有活动板，且活动板顶端的两侧固定安装 4 CN 111546869 A 说　明　书 2/5 页 有两组限位杆，两组所述限位杆之间活动套装有液压活塞，且液压活塞的顶端固定安装有 支撑柱，所述支撑柱上方固定安装有位于电池组安装箱内部的单电池块；其中防护装置的 防护方法特征在于：当汽车经过凸起路面的时候，震动会使移动支架在滑轨的内部往上运 动，随着移动支架往上运动会使避震机构内部的避震筒也往上运动，同时会压缩压缩弹簧 Ⅰ，由于压缩弹簧Ⅰ的回复力使震动减弱，同时随着避震机构往上运动使缓冲层也往上运动， 当缓冲层往上运动的时会压缩压缩弹簧Ⅱ，也由于压缩弹簧Ⅱ和减震片的作用使震动能量 减弱，随着避震机构往上运动使支撑柱往下运动，挤压活动板和液压活塞之间的液压油，将 震动能量减弱。 优选的，所述单电池块的一侧固定安装有位于电池组安装箱内部安装箱，且安装 箱的内部固定安装有电机，所述电机的输出轴延伸至安装箱顶端的外部并固定套装有风 扇，所述电池组安装箱的一侧固定安装有位于车架顶端的温控箱，且温控箱的内部固定套 装初级绕组，所述初级绕组的一端缠绕在口型铁片的一侧，且初级绕组的另一端与单电池 块的电极电连接，所述口型铁片的另一侧缠绕有次级绕组，且次级绕组的一端与导线的一 端电连接，所述导线的另一端与次级绕组的另一端电连接，且导线与次级绕组之间固定套 装有保护电阻和开关，所述保护电阻位于开关的右侧，且开关的正下方设有打铁，所述打铁 的一端通过电线与保护电阻并联，且打铁的固定套装在线圈的内部，所述开关固定套装在 线圈的内部，且线圈的正上方设有位于温控箱内部的磁铁，所述打铁的一端通过电线延伸 至温控箱设为外部并电连接有蜂鸣器，且蜂鸣器固定安装在温控箱的一侧；电池组安装箱 内部的电池组给电机供电使电机输出轴旋转，同时带动风扇进行旋转对电池组散热，最后 初级绕组内部的电流发生变化时，会使次级绕组内部的电流发生变化，当导线内部的电流 变小时，开关外部线圈的磁场变小，使磁铁对开关的吸引力变小，由于开关的自重会往下运 动并与打铁接触，蜂鸣器的电路导通并发出声音。 优选的，所述轮胎背面固定安装有位于车架一侧的减震主缸，所述减震主缸的内 部固定安装有减震轮缸，且减震轮缸内腔一侧的底部开设有流通孔并与减震主缸的内部连 通，所述减震主缸内腔的顶部活动套装有活塞，且活塞的顶端与减震弹簧的一端固定连接， 所述减震弹簧的另一端与安装板的底端固定连接，且安装板活动套装在减震轮缸的内部， 所述安装板的顶端固定连接有支架，且支架的顶端延伸至减震轮缸顶端的外部。 (三)有益效果 与现有技术相比，本发明提供了一种新能源汽车电池组防护装置，具备以下有益 效果： 1、该新能源汽车电池组防护装置的防护方法，通过设置减震主缸、减震轮缸、流通 孔、活塞、减震弹簧、安装板和支架可以起到将由汽车轮胎传来的震动进行过滤的作用，保 证汽车内部乘客的乘坐舒适性，提高汽车过坑洼路面的能力和汽车的通过性。 2、该新能源汽车电池组防护装置的防护方法，通过设置电池组安装箱、滑轨、移动 支架、避震机构、缓冲层、限位缸、压缩弹簧Ⅱ和减震片可以实现当汽车经过凸起路面的时 候，对电池组安装箱的保护作用，避免由于凸起物对电池组安装箱内部的电池组造成损害， 增强汽车的越野能力。 3、该新能源汽车电池组防护装置的防护方法，通过设置安装箱、电机和风扇可以 实现对电池组安装箱内部单电池块进行散热，避免由于单电池块工作运转温度升高对单电 5 CN 111546869 A 说　明　书 3/5 页 池块内部的物质进行损害，从而影响到使用者长期的使用，降低单电池块的使用年限。 4、该新能源汽车电池组防护装置的防护方法，通过设置温控箱、初级绕组、口型铁 片和次级绕组可以使电池组内部流经初级绕组内部的电流进行放大，起到提前检测到电池 组温度过高，避免由于电池组温度过高对单电池块内部的物质产生损害的效果，起到保护 单电池块的作用。 5、该新能源汽车电池组防护装置的防护方法，通过设置导线、保护电阻、开关、打 铁、线圈、磁铁和蜂鸣器可以起到当电池组安装箱内部电池组温度高出一定值时，蜂鸣器会 产生刺耳的蜂鸣声，提醒使用者要注意关注电池组安装箱内部电池组，达到提醒使用者的 目的。 附图说明 图1为本发明结构示意图； 图2为本发明结构温控箱示意图； 图3为本发明结构避震机构示意图； 图4为本发明结构图2的俯视图； 图5为本发明结构滑轨示意图； 图6为本发明结构图5的主视图； 图7为本发明结构图1中A处局部放大图。 图中：1车架、2轮胎、3减震主缸、4减震轮缸、5流通孔、6活塞、7减震弹簧、8安装板、 9支架、10电池组安装箱、11滑轨、12移动支架、13避震机构、131避震筒、132压缩弹簧Ⅰ、133 受力板、134避震柱、14缓冲层、15限位缸、16压缩弹簧Ⅱ、17减震片、18活动板、19限位杆、20 液压活塞、21支撑柱、22单电池块、23安装箱、24电机、25风扇、26温控箱、27初级绕组、28口 型铁片、29次级绕组、30导线、31保护电阻、32开关、33打铁、34线圈、35磁铁、36蜂鸣器。
