技术摘要：
一种沥青摊铺机链条张紧装置，根据刮板输料系统左右两侧的两个螺母之间的间距利用滑块驱动机构驱动两个滑块沿滑孔滑动，从而使两个输出轴轴心分别与同侧对应的螺母的轴心相重合，由于输出轴通过万向轴与驱动轴传动连接，因此滑块移动后万向轴通过角度的改变保持适配。 全部
背景技术：
沥青摊铺机是一种主要用于高速公路上基层和面层各种材料摊铺作业的施工设 备。是由各种不同的系统相互配合完成摊铺工作的，主要包含行走系统、液压系统、输分料 系统等等。沥青摊铺机的左右挂板输送器每侧均有一个独立的液压驱动装置，其通过液压 马达、行星减速机、链轮、传动链条等驱动挂板输料系统动作，在长期使用后，链条由于长期 受拉力作用，因此其长度会变长，变长后的链条容易从链轮上脱离，并且在设备运行时容易 发生异响，因此沥青摊铺机在使用一定时间后需要紧链条。刮板输料系统的左右两侧分别 有两个螺母，通过转动螺母可以通过与螺母旋合的螺杆拉动链轮在输送器中的滑槽中滑 动，从而使链轮整体向后移动一定距离，从而将链条张紧。由于左右两侧分别设置有螺母， 因此调节时，需要先转动一侧的螺母并记住旋转的圈数，之后在转动另外一侧的螺母并旋 转同样的圈数。如果转动圈数不一致就会导致后轮轮轴的偏移，轮轴偏移就会导致链轮与 链条侧磨，减少链条和链轮的使用寿命。但是人工使用套筒扳手来旋转螺母很难确保两个 螺母的转动圈数保持一致。
技术实现要素：

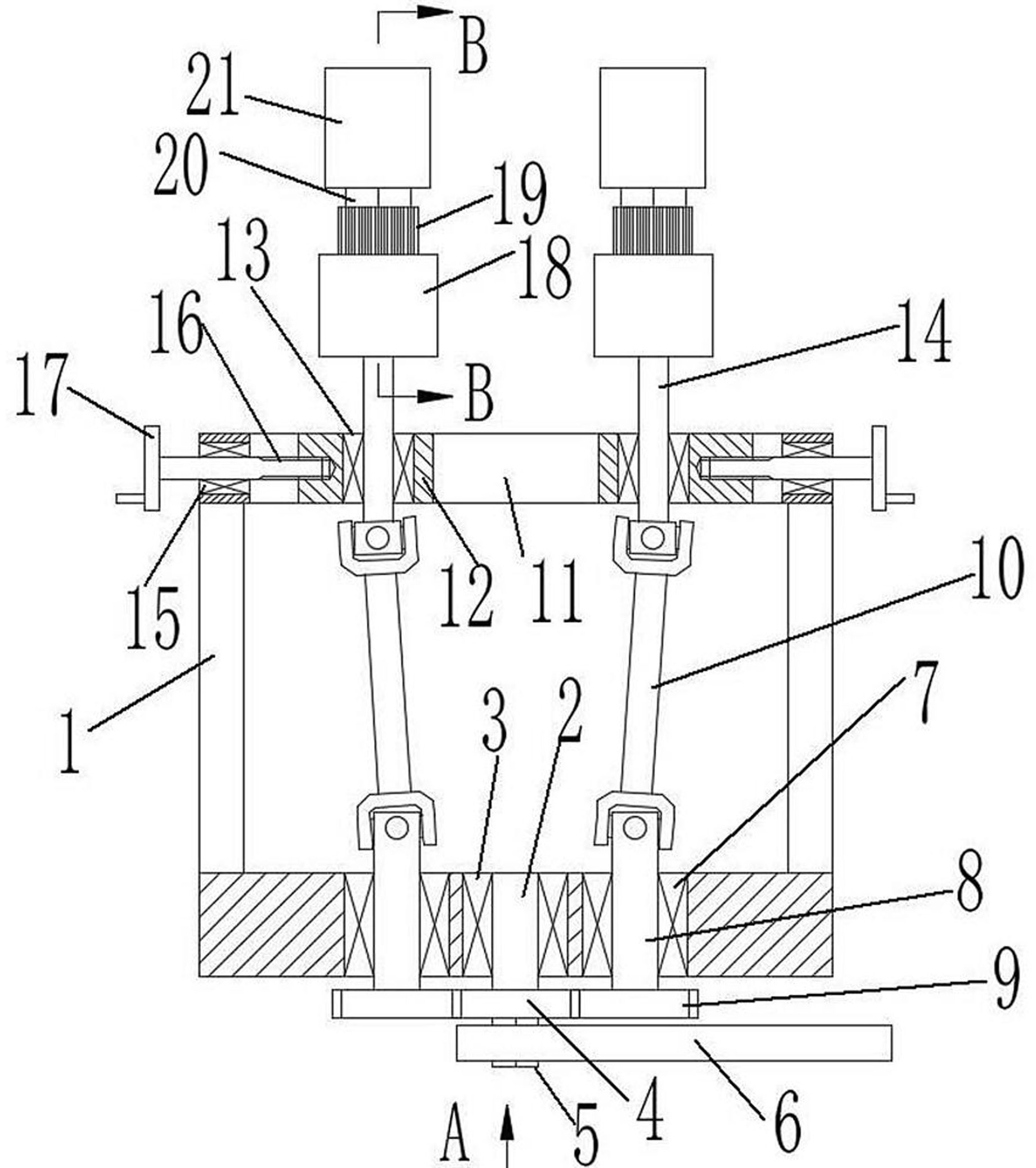

本发明为了克服以上技术的不足，提供了一种方便对沥青摊铺机的刮板输料系统 的链条张紧且保持两个螺母同步转动的装置。 本发明克服其技术问题所采用的技术方案是： 一种沥青摊铺机链条张紧装置，包括： 机架，其后端左右两侧分别通过轴承Ⅱ转动安装有驱动轴，两个驱动轴等高； 同步驱动机构，驱动两个驱动轴同步同向转动； 滑孔，沿左右方向水平设置于机架前端，滑孔中左右两侧分别滑动安装有滑块； 滑块驱动机构，用于驱动滑块沿滑孔左右滑动； 输出轴，通过轴承Ⅲ转动安装于滑块中，所述输出轴通过万向轴与同侧对应的驱动轴 传动连接； 驱动座，其固定于输出轴的头端，驱动座内设置有圆孔，所述圆孔的侧壁上沿圆周方向 均匀设置有若干卡槽； 连接轴，呈圆柱形结构，连接轴沿圆周方向均匀设置有若干凸台，连接轴的前端同轴设 置有方头Ⅱ，所述连接轴通过凸台插入驱动座的圆孔中对应的各个卡槽中；以及 套筒，所述套筒下端设置有与方头Ⅱ相匹配的方孔，套筒的上端设置有与刮板输料系 统上的链条调节螺母相匹配的六角孔，所述套筒通过方孔插装于方头Ⅱ上。 进一步的，上述同步驱动机构包括通过轴承Ⅰ转动安装于机架上其位于两个驱动 3 CN 111577845 A 说 明 书 2/3 页 轴之间的主轴、安装于驱动轴上的齿轮Ⅱ以及安装于主轴上的齿轮Ⅰ，所述齿轮Ⅰ的左侧端 与左侧的齿轮Ⅱ相啮合，述齿轮Ⅰ的右侧端与右侧的齿轮Ⅱ相啮合。 进一步的，上述滑块驱动机构包括分别通过轴承Ⅳ转动安装于机架左右两侧的螺 杆，所述螺杆的轴线方向沿左右方向水平设置，螺杆的外侧端设置有手轮，所述滑块上设置 有螺孔，螺杆的尾端旋合于同侧对应的滑块中的螺孔中。 为了方便安装，上述齿轮Ⅰ的外侧端同轴设置有横截面为正方形的方头Ⅰ，还包括 把手，所述把手的尾端设置有与方头Ⅰ相匹配的方孔，把手通过方孔插装于方头Ⅰ上。 为了实现套筒固定牢固，还包括水平设置于方头Ⅱ中的球孔，钢球位于球孔中，弹 簧位于球孔中，弹簧的外侧端与钢球相连，其内侧端与方头Ⅱ相连。 为了提高固定牢固度，上述驱动座中的圆孔的底部设置有磁铁，所述连接轴由铁 质材料制成。 本发明的有益效果是：根据刮板输料系统左右两侧的两个螺母之间的间距利用滑 块驱动机构驱动两个滑块沿滑孔滑动，从而使两个输出轴轴心分别与同侧对应的螺母的轴 心相重合，由于输出轴通过万向轴与驱动轴传动连接，因此滑块移动后万向轴通过角度的 改变保持适配。之后根据螺母的规格选择合适的套筒，将套筒通过方孔插装于连接轴上，之 后将套筒通过六角孔插装于螺母上，将机架整体前移，由于连接轴沿圆周方向设置有若干 凸台，因此在两个螺母的角度不同时可以确保连接轴顺利插入驱动座的圆孔中，通过同步 驱动机构驱动两个齿轮Ⅱ同步同向转动，因此通过万向轴驱动输出轴驱动驱动座转动，进 一步通过连接轴驱动套筒转动，从而实现驱动两个螺母同步同向转动，使链轮两端同步向 后移动，使链条张紧，避免了两个螺母转动角度不一致导致链条和链轮导致偏磨的情况发 生。 附图说明 图1为本发明的俯视结构示意图； 图2为图1中的A向结构示意图； 图3为图1中的B-B向剖面结构示意图； 图4为图3中的C-C向剖面结构示意图； 图中，1.机架 2.主轴 3.轴承Ⅰ 4.齿轮Ⅰ 5.方头Ⅰ 6.把手 7.轴承Ⅱ 8.驱动轴 9.齿 轮Ⅱ 10.万向轴 11.滑孔 12.滑块 13.轴承Ⅲ 14.输出轴 15.轴承Ⅳ 16.螺杆 17.手轮 18.驱动座 19.连接轴 20.方头Ⅱ 21.套筒 22.六角孔 23.钢球 24.弹簧 25.球孔 26.磁 铁 27.凸台。
