技术摘要：
本申请涉及使用3G/4G线性路径组合来进行2G放大的电路和方法。在一些实施例中，一种前端结构可包括第一放大路径和第二放大路径，其每个配置为放大3G/4G信号，所述第一放大路径包括移相电路。所述前端结构还可包括：分离器，其配置为接收2G信号并且将所述2G信号分离到所  全部
背景技术：
许多无线装置配置为支持当前的通信标准以及一个或更多较老的标准。例如，许 多3G/4G装置配置为支持2G蜂窝标准。
技术实现要素：

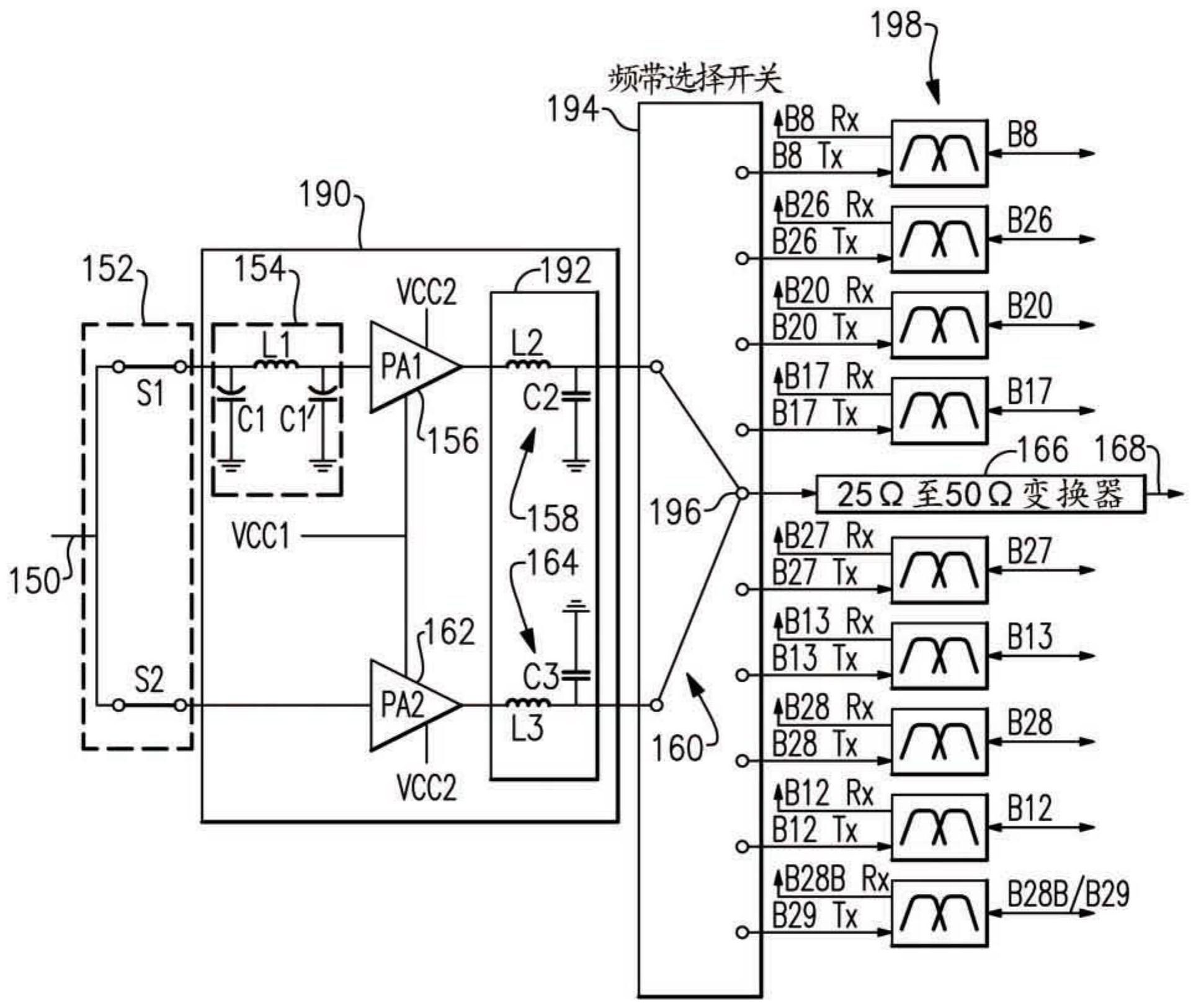

根据一些实施方式，本申请涉及一种前端结构，其包括第一放大路径和第二放大 路径，其每个配置为放大3G/4G信号，所述第一放大路径包括移相电路。所述前端结构还包 括：分离器，其配置为接收2G信号和将所述2G信号分离到所述第一放大路径和所述第二放 大路径中；以及组合器，其配置为把来自所述第一放大路径和所述第二放大路径的放大的 2G信号组合到公共输出路径中。所述前端结构还包括阻抗变换器，其沿所述公共输出路径 实施从而为组合的2G信号提供所需阻抗。 在一些实施例中，所述分离器可包括在公共输入和所述第一放大路径之间的第一 开关以及在所述公共输入和所述第二放大路径之间的第二开关。当2G信号被接收并且被分 离到所述第一放大路径和所述第二放大路径中时，所述第一开关和所述第二开关中的每个 可接通。 在一些实施例中，所述第一放大路径和所述第二放大路径中的每个都可包括功率 放大器PA。所述移相电路可在所述PA的输入侧。所述移相电路可包括电感器和将所述电感 器的每端耦合到地的电容器。 在一些实施例中，所述第一和第二放大路径中的每个可包括输出匹配网络OMN。在 一些实施例中，两个OMN都可实施为集成无源器件IPD。在一些实施例中，每个OMN可包括电 感器和将所述电感器的输出侧耦合到地的电容器。 在一些实施例中，所述组合器可以是在所述第一放大路径和所述第二放大路径的 PA的输出侧的频带选择开关的一部分。所述频带选择开关可包括连接到所述第一放大路径 和所述第二放大路径中的每个的刀。连接到对应的放大路径的刀可以是用于3G/4G操作的 已有刀。所述频带选择开关还可包括连接到所述阻抗变换器的掷。所述频带选择开关可配 4 CN 111585534 A 说　明　书 2/10 页 置为将与对应的放大路径相关联的每个刀连接到与所述阻抗变换器相关联的掷。 在一些实施例中，所述阻抗变换器可包括串联连接的第一电感器和第二电感器、 将所述第一电感器和所述第二电感器之间的节点耦合到地的第一电容器、以及将所述第二 电感器的输出侧耦合到地的第二电容器。 在一些实施例中，所述第一放大路径和所述第二放大路径可分别配置为放大低频 带(LB)和甚低频带(VLB)3G/4G信号。所述2G信号可具有例如在820MHz和920MHz之间范围的 频率。所述2G信号可包括例如在GSM850频带或EGSM900频带中的信号。 在一些教导中，本申请涉及一种放大2G信号的方法。该方法包括将所述2G信号分 离以产生进入第一放大路径和第二放大路径中的每一个的分离信号，所述第一放大路径和 所述第二放大路径中的每一个都配置为放大3G/4G信号。该方法还包括在所述第一放大路 径中对所述分离信号进行相移，以及在所述第一放大路径和所述第二放大路径中的每个中 放大所述分离信号。该方法还包括组合来自所述第一放大路径和所述第二放大路径的放大 的信号以产生组合信号，以及为所述组合信号提供所需的阻抗变换。 在一些实施例中，放大步骤可包括向所述第一放大路径和所述第二放大路径每个 中的功率放大器(PA)提供电源电压。在一些实施例中，该方法还可包括调节所述电源电压 以增大放大了的2G信号的饱和功率电平(Psat)。调节步骤可包括增大所述电源电压。 在一些实施方式中，本申请涉及一种前端模块(FEM)，其包括配置为容纳多个部件 的封装衬底、以及安装在所述封装衬底上的功率放大器(PA)晶片。所述PA晶片包括第一放 大路径和第二放大路径，其每个配置为放大3G/4G信号，所述第一放大路径包括移相电路。 所述FEM还包括：分离器，其配置为接收2G信号并且将所述2G信号分离到所述第一放大路径 和所述第二放大路径中；以及频带选择开关，其配置为把来自所述第一放大路径和所述第 二放大路径的放大的2G信号组合到公共输出路径中。所述FEM还包括阻抗变换器，其沿所述 公共输出路径实施从而为组合的2G信号提供所需阻抗。 在一些实施例中，所述FEM的PA晶片可以基本上没有用于放大2G信号的2G放大路 径。在一些实施例中，所述FEM可以基本上没有用于与2G放大路径相关联的2G匹配网络。 根据一些教导，本申请涉及一种无线装置，其包括配置为产生射频(RF)信号的收 发机、以及与所述收发机通信的前端结构。所述前端结构配置为处理3G/4G信号，并且包括 第一放大路径和第二放大路径，其每个配置为放大3G/4G信号，所述第一放大路径包括移相 电路。所述前端结构还包括：分离器，其配置为接收2G信号并且将所述2G信号分离到所述第 一放大路径和所述第二放大路径中；以及组合器，所述组合器配置为把来自所述第一放大 路径和所述第二放大路径的放大的2G信号组合到公共输出路径中。所述前端结构还包括阻 抗变换器，所述阻抗变换器沿所述公共输出路径实施从而为组合的2G信号提供所需阻抗。 所述无线装置还包括与所述前端结构通信的天线，所述天线配置为实行放大的2G信号的发 送。 在一些实施例中，所述无线装置可以是蜂窝电话。在一些实施例中，所述蜂窝电话 可以是具有2G能力的3G/4G装置。在一些实施例中，所述蜂窝电话能够操作在GSM850频带或 EGSM900频带中。 为了概述本申请，这里已经描述了本发明的某些方面、优点和新颖特征。应理解， 根据本发明的任何具体实施例不一定要实现所有这些优点。因而，可以按照实现或优化如 5 CN 111585534 A 说　明　书 3/10 页 在这里教导的一个优点或一组优点的方式来实施或实现本发明，而不需要实现如在这里可 以教导或建议的其它优点。 附图说明 图1示出能容纳一个或多个2G放大路径的3G/4G前端结构。 图2示出能利用作为3G/4G结构的部分的部件的2G路径的示例。 图3示出能用在图2的示例中的组合器的示例。 图4示出能利用作为3G/4G结构的部分的部件的2G路径的另一示例。 图5A示出图4的3G/4G结构的更具体示例。 图5B示出图5A的示例的替代设计。 图6示出能实施为图5A和5B的示例中的阻抗变换器(impedance  transformer)的 示例电路。 图7A和7B示出使用图5A、5B和6的阻抗变换器能获得或预期的性能的示例。 图8示出对于一配置的图2的示例，作为输出功率的函数的功率放大增益曲线图。 图9示出对于另一配置的图2的示例，作为输出功率的函数的功率放大增益曲线 图。 图10示出对于又一配置的图2的示例，作为输出功率的函数的功率放大增益曲线 图。 图11示出对于一配置的图5A的示例，作为输出功率的函数的功率放大增益曲线 图。 图12示出对于另一配置的图5A的示例，作为输出功率的函数的功率放大增益曲线 图。 图13示出能实施来在3G/4G功率放大器(PA)引擎(engine)中处理2G信号的过程。 图14示出在一些实施例中，这里描述的3G/4G结构的一些或全部可实施为封装模 块。 图15示出具有这里描述的一个或更多有利特征的示例无线装置。
