技术摘要：
本发明公开了一种多功能医用平车过床易，包括支撑部、滑动框架、床板、钢丝绳、滑轮、收紧轮和手柄，支撑部包括支撑杆和顶板，支撑杆之间设有滑动框架，滑动框架内设有床板，滑动框架上设有钢丝绳，钢丝绳绳体绕在滑轮上，另一端固定在收紧轮上，通过转动手柄带动收紧  全部
背景技术：
目前患者在进行过床时，通过过床易将躺在病床上的患者转移到另外一张床上 （或手术台、推车、病床、CT台换床），但在此过程中，需要医护人员要将病人左右翻转才能放 入过床易，然后将病人推到转运车上，需要医护人员有一定的体力才可完成，并且在此过程 中对伤口刚缝合的患者或重伤不能活动的患者会造成极大的损害，并且不同的医用床可能 存在不同的高度差，这就对患者的过床带来了许多困难，因此需要设计一种多功能医用平 车过床易。
技术实现要素：

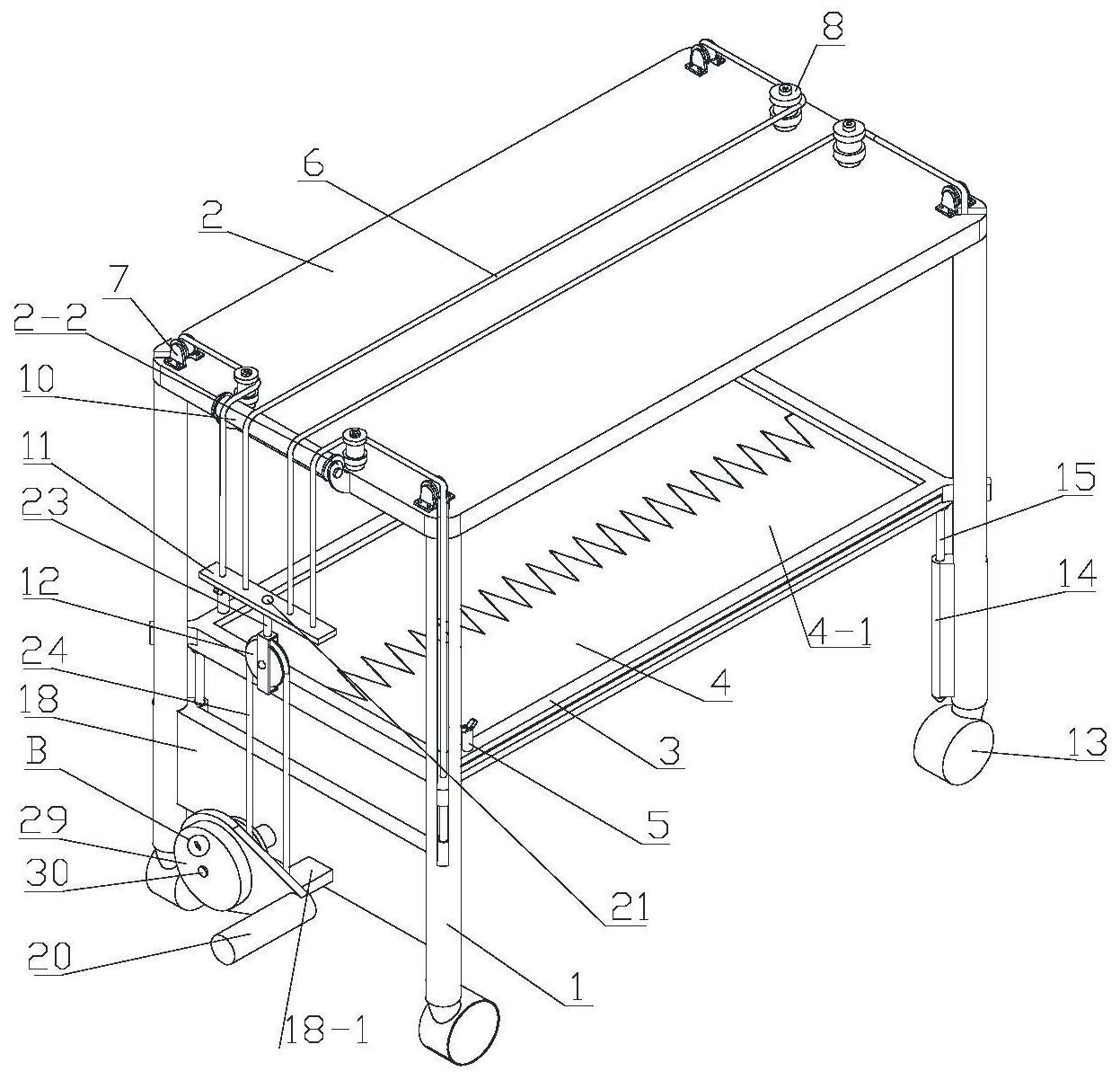

本发明所要解决的技术问题是，针对以上现有技术的缺点，提出一种多功能医用 平车过床易，包括支撑部、滑动框架、床板、蝶形螺栓、第一钢丝绳、第一定滑轮、第二定滑 轮、辊柱、钢丝绳板，动滑轮、气缸体、气缸杆和收紧轮，所述支撑部包括支撑杆和形状为矩 形的顶板，在所述顶板四角位置均设有与顶板垂直的支撑杆，在所述支撑杆靠近顶板的一 端设有第二连接板，所述第二连接板与顶板通过螺钉固定，在所述支撑杆远离顶板的方向 均设有万向轮，在所述顶板长度方向一端的两个支撑杆之间设有连接板，且所述连接板位 于支撑杆靠近万向轮的一端，沿所述支撑杆长度方向远离万向轮的一端设有第一滑槽； 沿四个所述支撑杆长度方向且靠近万向轮的一端均设有气缸体，且四个所述气缸体设 在支撑杆上朝向顶板中心法线的位置，在所述气缸体内均设有气缸杆，在所述气缸杆远离 气缸体的一端均设有圆盘状的第一连接台，在四个所述第一连接台远离气缸杆的一面连接 有矩形的滑动框架，所述滑动框架与气缸杆通过螺钉连接，在所述滑动框架四角位置向外 延伸有与第一滑槽配合的滑动台，通过滑动台与第一滑槽的配合，所述滑动框架在四个所 述支撑杆上上下移动； 在所述滑动框架内设有两个锯齿啮合的床板，在所述滑动框架的两条宽边上对称开设 有第二滑槽，在所述滑动框架的两条长边上均开设有矩形的通槽，两个所述床板分别通过 通槽进入滑动框架，并在第二滑槽上滑动，在所述滑动框架靠近连接板的一端对称设有两 个螺纹孔，在所述螺纹孔内设有用于压紧床板的蝶形螺栓； 在所述顶板的四个直角处设有与滑槽连通的缺口，在所述顶板远离支撑杆的一面，且 靠近缺口的位置设有第一定滑轮，在所述顶板远离支撑杆的一面上，且沿着顶板长度方向 的两端对称设有第二定滑轮，所述第一定滑轮和第二定滑轮通过螺钉固定在顶板上，在所 述顶板靠近连接板的一端中间位置对称设有支架台，在所述支架台中间位置设有销轴，在 所述销轴上套设有转动连接的辊柱； 在所述滑动台、第一定滑轮和第二定滑轮之间设有第一钢丝绳，所述第一钢丝绳一端 固定在滑动台上，所述第一钢丝绳另一端设有钢丝绳板，所述第一钢丝绳从滑动台绕过第 4 CN 111544233 A 说　明　书 2/6 页 一定滑轮、第二定滑轮和辊柱，且固定在钢丝绳板上； 在所述钢丝绳板远离第一钢丝绳的一面中间位置设有第二钢丝绳，在所述第二钢丝绳 远离钢丝绳板的一端连接有动滑轮，在所述动滑轮上绕设有第三钢丝绳； 所述连接板上远离滑动框架的一面设有固定台，所述第三钢丝绳的一端固定在固定台 上； 在所述连接板上设有圆柱形的支撑台，在所述支撑台远离连接板的一端设有限位凸 台，在所述限位凸台远离连接板的一面的中心位置设有圆柱形的转动杆，在所述转动杆远 离连接板一面的中间位置开设有矩形的第一限位槽，在所述转动杆上套设有收紧轮，所述 收紧轮抵住限位凸台远离连接板的一面，在所述收紧轮中间位置沿其直径方向开设有钢丝 绳通槽，在所述钢丝绳通槽沿其长度方向的一端设有固定凸台； 所述第三钢丝绳远离固定台的一端设有半球接头，所述第三钢丝绳一端固定在固定台 上，另一端穿过钢丝绳通槽与半球接头连接固定，当第三钢丝绳收紧时，半球接头平面的一 面抵住固定凸台，将第三钢丝绳固定，在所述收紧轮远离限位凸台的一端设有圆形凸台，在 所述圆形凸台上设有用于驱动收紧轮转动的手柄，在所述圆形凸台远离收紧轮的一端开设 有棘轮槽； 在所述转动杆远离限位凸台的一端设有固定架，所述固定架位于棘轮槽内，在所述固 定架靠近棘轮槽的一面上设有与第一限位槽配合的第一限位台，在所述固定架靠近棘轮槽 的一端设有圆弧凹槽，在所述圆弧凹槽内设有与棘轮槽配合限定收紧轮转动的棘爪，在所 述棘爪远离棘轮齿的一面开设有第一弹簧槽，在所述第一弹簧槽内套设有弹簧，在所述固 定架上设有与第一弹簧槽配合固定弹簧的第二弹簧槽，在所述棘爪远离棘轮槽一面开设有 棘爪螺纹孔，在所述棘爪螺纹孔内设有调节螺杆； 在所述固定架远离第一限位凸台的一面中间位置开设有矩形的第二限位槽，在所述第 二限位槽内沿其长度方向开设有圆形的第一安装孔，在所述固定架靠近第二限位槽的一面 设有盖板，在所述盖板靠近固定架的一面设有与第二限位槽配合的第二限位台，在所述盖 板的中间位置设有第二安装孔，在所述第二安装孔内设有紧固螺栓，所述紧固螺栓穿过第 一安装孔、第二安装孔与转动杆螺纹连接； 在所述盖板上设有与调节螺杆配合的调节槽，在所述调节螺杆远离棘爪的一端设有调 节卡台，在所述调节槽内对称设有与调节卡台配合限制棘爪运动的盖板卡台。 本技术方案中，床板由两部分组成，在患者进行过床时，只需将患者两侧依次抬起 合适的高度，然后放入两部分过床板便可将患者放上平车，避免了患者在翻转过程带来的 二次伤害，升降装置采用滑轮机构，为医护人员节省体力，并且可以适应不同高度的病床， 为过床带来极大的方便，锁紧装置采用棘轮机构，第一工位时棘爪的一端抵住棘轮齿棘爪 在只能沿着一个方向转动，在患者上升到合适高度时，可自动锁紧，第二工位时棘爪不再抵 住棘轮齿，棘轮齿可以自由转动，整个机构方便了医护人员的工作，提高的了患者在转运过 程中的安全性。 本发明进一步限定的技术方案是： 前述气缸体靠近万向轮的一端开设有出气孔，在所述气缸杆靠近气缸体的一端设有与 气缸滑动连接的活塞，所述活塞的两端对称设有密封圈，在所述活塞上对称设有两个进气 孔，在所述进气孔远离气缸杆的一端均设有密封垫片，所述密封垫片与活塞转动连接，在滑 5 CN 111544233 A 说　明　书 3/6 页 动框架向上运动过程中密封垫片打开，不会对滑动框架的上升产生阻力，在滑动框架下降 过程中，密封垫片闭合，出气孔缓慢释放空气，保证滑动框架平稳下降。 前述床板靠近患者的一面开设有弧面槽，增加了患者的舒适度，同时床板更容易 地插入到患者身下。 前述滑动台、钢丝绳板、动滑轮和固定台上均开设有通孔，所述第一钢丝绳、第二 钢丝绳和第三钢丝绳两端穿过通孔，并均通过半球接头固定。 本发明的有益效果是：床板由两部分组成，在患者进行过床时，只需将患者两侧依 次抬起合适的高度，然后放入两部分过床板便可将患者放上平车，避免了患者在翻转过程 带来的二次伤害，升降装置采用滑轮机构，为医护人员节省体力，并且可以适应不同高度的 病床，为过床带来极大的方便，锁紧装置采用棘轮机构，在患者上升到合适高度时，可自动 锁紧，方便了医护人员的工作，提高的了患者在转运过程中的安全性，在滑动框架下降过程 中，密封垫片闭合，出气孔缓慢释放空气，保证滑动框架平稳下降，床板靠近患者的一面开 设有弧面槽，增加了患者的舒适度，同时床板更容易地插入到患者身下，滑动台、钢丝绳板、 动滑轮和固定台上均开设有通孔，第一钢丝绳、第二钢丝绳和第三钢丝绳两端穿过通孔，并 均通过半球接头固定，结构简单，操作方便。 附图说明 图1为本发明的轴视图； 图2为本发明的左视图； 图3为图2中A-A处剖视图； 图4为图1中B处局部放大图； 图5为图3中C的局部放大图； 图6为本发明中棘爪第一工位的视图； 图7为本发明中棘爪第二工位的视图； 图8为本发明中调节螺杆的主视图； 图9为本发明中气缸体和气缸杆的装配图； 图10为本发明中棘爪的轴视图； 图11为本发明中固定架的轴视图； 图12为本发明中滑动框架的轴视图； 图13为图9中D处局部放大图； 其中：1-支撑杆，1-1-第一滑槽，1-2-第二连接板，2-顶板，2-1-缺口，2-2-支架台，3-滑 动框架，3-1-滑动台，3-2-通槽，3-3-螺纹孔，3-4-第二滑槽，4-床板，4-1-弧面槽，5-蝶形螺 栓，6-第一钢丝绳，7-第一定滑轮，8-第二定滑轮，9-通孔，10-辊柱，11-钢丝绳板，12-动滑 轮，13-万向轮，14-汽缸体，14-1-出气孔，15-气缸杆，15-1-活塞，15-2-进气孔，15-3-第一 连接台，16-密封圈，17-密封垫片，18-连接板，18-1-固定台，18-2支撑台，18-3-第一限位凸 台，18-4-转动杆，18-5-第一限位槽，19-调节螺杆，19-1-调节卡台，20-手柄  ，21-半球接 头，22-销轴，23-第二钢丝绳，24-第三钢丝绳，25-收紧轮，25-1-通槽，25-2-固定凸台，25- 3-棘轮槽，25-4-圆形凸台，26-棘爪，26-1-第一弹簧槽，26-2-棘爪螺纹孔，27-固定架，27- 6 CN 111544233 A 说　明　书 4/6 页 1-第二弹簧槽，27-2-第一限位台，27-3-第一安装孔，27-4-第二限位槽，27-5-圆弧凹槽， 28-弹簧，29-盖板，29-1-第二限位台，29-2-第二安装孔，29-3-调节槽，29-4-盖板卡台，30- 紧固螺栓。
