技术摘要：
本发明公开了一种物料自动运送到货车内的设备，包括机体，机体中设有升降腔，升降腔上侧设有输送腔，机体下侧面固设有底座，底座右侧固设有两个前后对称的支撑柱，支撑柱右侧固设有支撑板，底座上固设有液压泵，升降腔中设有升降方便搬运的升降装置，输送腔中设有输送  全部
背景技术：
目前，随着社会的发展，物料运输不断发展，成为人们生活重要的部分，物料运输 首先需要将物料搬到货车内，但是对于物料的搬运，一般人工手动搬运，存在随意乱扔的现 象，而且搬运费时费力，劳动强度大，降低运输的效率，而物料卸载时，也存在乱扔的现象， 会造成物料的损坏。
技术实现要素：

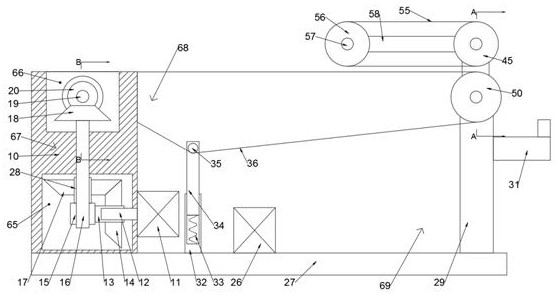

针对上述技术的不足，本发明提出了一种物料自动运送到货车内的设备，能够克 服上述缺陷。 本发明的一种物料自动运送到货车内的设备，包括机体，所述机体中设有升降腔， 所述升降腔上侧设有输送腔，所述机体下侧面固设有底座，所述底座右侧固设有两个前后 对称的支撑柱，所述支撑柱右侧固设有支撑板，所述底座上固设有液压泵，所述升降腔中设 有升降方便搬运的升降装置；所述升降装置包括固定安装在所述机体右侧面的主电机，所 述主电机动力连接有第一花键轴，所述第一花键轴上花键连接有第一花键套，所述第一花 键套上固设有第一锥齿轮，所述第一花键套左侧转动连接有固定块，所述固定块上转动连 接有第二花键套，所述第二花键套上固设有与所述第一锥齿轮啮合的第二锥齿轮，所述升 降腔和所述输送腔之间转动连接有第二花键轴，所述第二花键轴与所述固定块滑动连接， 所述第二花键轴与所述第二花键套花键连接，所述底座上侧面固设有固定滑管，所述固定 滑管中滑动连接有张紧杆，所述张紧杆与所述固定滑管之间连接有张紧弹簧，所述张紧杆 上侧转动连接有张紧轮；所述输送腔中设有输送物料的输送装置，所述机体右侧设有将物 料送入车内的输入装置。 优选地，所述机体后侧固设有升降液压缸，所述升降液压缸中滑动连接有升降活 塞，所述升降活塞上固设有升降杆，所述升降杆上固设有转轴套，所述第二花键轴上侧固设 有第三锥齿轮，所述输送腔后侧壁转动连接有在所述转轴套中转动连接的第一转轴，所述 第一转轴前侧固设有与所述第三锥齿轮啮合的第四锥齿轮，所述第一转轴上固设有连接主 动滚轮，所述第二花键轴与所述第一转轴之间转动连接有连接块，所述升降液压缸与所述 液压泵之间连接有液压管。 优选地，所述输送装置包括固定安装在每个所述支撑柱上的支撑轴，所述支撑轴 上转动连接有连接体，两个所述连接体上侧转动连接有第二转轴，所述第二转轴中固设有 连接套，所述连接套上固设有连接杆，所述连接杆下侧固设有内齿轮，每个所述连接体中转 动连接有第三花键轴，所述第三花键轴中固设有第一带轮，所述第三花键轴上固设有活动 齿轮，所述第二转轴上转动连接有两个对称的固定连杆，左侧的所述固定连杆下侧滑动连 接有第三转轴，右侧的所述固定连杆下侧滑动连接有第四转轴，所述第三转轴和所述第四 3 CN 111606078 A 说　明　书 2/4 页 转轴上分别固设有螺杆，每个所述固定连杆上固设有螺套杆，所述螺杆中螺纹连接有与所 述螺套杆固定的螺套，所述螺杆上固设有能够与所述活动齿轮啮合的齿轮套，所述第三转 轴和所述第四转轴上分别花键连接有从动滚轮，所述从动滚轮与所述主动滚轮之间连接有 输送带，所述张紧轮张紧所述输送带。 优选地，所述输入装置包括固定安装在所述第二转轴上前后对称的第二带轮，所 述第二转轴中固设有两个输入主轮，所述第一带轮和所述第二带轮之间连接有传动皮带， 所述第四转轴左侧固设有与所述内齿轮啮合的啮合齿轮，所述第三转轴在所述第四转轴和 所述啮合齿轮中滑动，所述啮合齿轮与所述连接杆之间连接有啮合弹簧，所述连接套上固 设有转轴连杆，所述转轴连杆左侧转动连接有第五转轴，所述第五转轴上固设有输入副轮， 所述输入副轮和所述输入主轮之间连接有输入带。 有益效果为：一种物料自动运送到货车内的设备，其中升降装置能够增加升降，调 节输送带的高度，方便物料搬运到输送带上，输送装置能够输送物料，将物料运到货车高 度，输入装置能够自动展开到车内，直接将物料送到车内，此设备能够自动将物料送到货车 内，无需人工费时费力地搬运，也能够消除乱扔物料的现象，提高了物料运输的效率，也能 加快卸载物料时的输送效率。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1为本发明的一种物料自动运送到货车内的设备整体全剖是主视结构示意图； 图2为本发明图1中A-A方向的剖视图； 图3为本发明图1中B-B方向的剖视图； 图4为本发明图2中C处的局部放大图。
