技术摘要：
本发明涉及电热水器技术领域，且公开了一种基于涡轮蜗杆自动清洁加热管的电热水器，包括水箱，所述水箱的右侧固定安装有入水管和出水管，所述水箱的内壁右侧固定安装有加热管，所述传动轴的右侧固定连接有下涡轮，所述下涡轮的后面啮合有蜗杆，所述支撑块的右侧固定连  全部
背景技术：
随着社会的发展，人们的生活水平不断提高和生活节奏的不断加快，热水器以其 节能、环保、时尚、美观的特点让它的市场需求变得日益迫切。其中电热水器可适应任何天 气变化，普通家庭可直接安装使用，长时间通电，即可大流量的提供热水。 由于水中有钙、镁离子及其它重金属离子的存在，电热水器的加热管上容易形成 水垢，影响热水器的使用寿命，所以我们需要经常排污和清洗加热管，然而一般电热水器排 污比较慢，不干净，同时加热管的拆卸也非常麻烦，需要看专门的教程和使用专业工具。
技术实现要素：

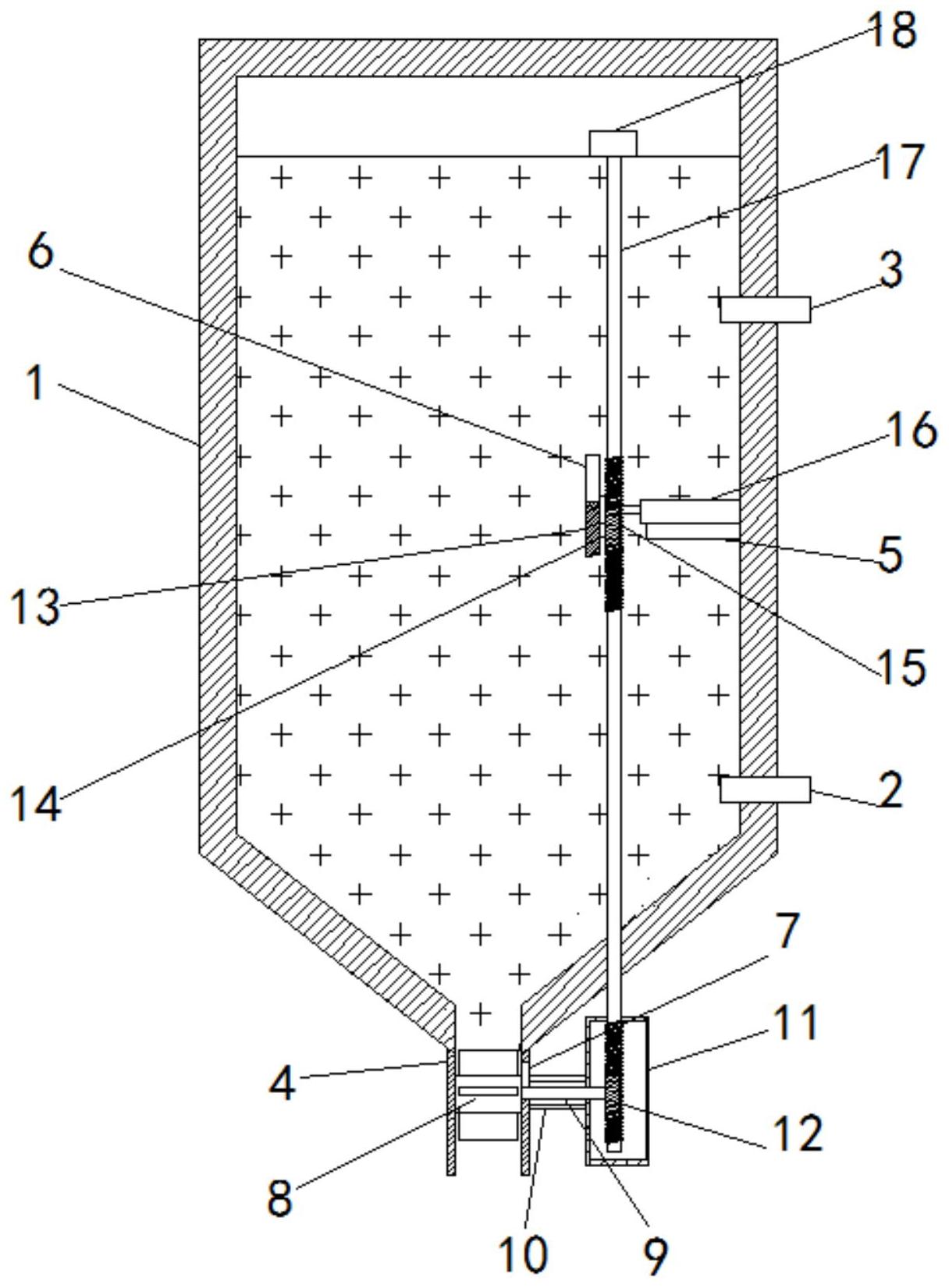

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种基于涡轮蜗杆自动清洁加热管的电热水 器，具备排污快，自动清洗加热管的优点，解决了排污慢，清洗加热管时拆卸困难的问题。 (二)技术方案 为实现上述排污快，自动清洗接热管目的，本发明提供如下技术方案：一种基于涡 轮蜗杆自动清洁加热管的电热水器，包括水箱，所述水箱的右侧固定安装有入水管和出水 管，所述水箱的底部固定安装有排污口，所述水箱内壁的右侧固定安装有加热管，所述水箱 的内壁开设有支撑滑槽，所述排污口的右侧开设有轴滑槽，所述排污口的内部固定安装有 动力轮，所述动力轮的右侧固定连接有传动轴，所述传动轴的外侧套接有轴套，所述轴套的 右侧固定连接有保护壳，所述传动轴的右侧固定连接有下涡轮，所述下涡轮的背面啮合有 蜗杆，所述蜗杆的顶部固定连接有浮块，所述支撑滑槽的内部滑动连接有支撑块，所述支撑 块的右侧固定连接有涡轮轴，所述涡轮轴的右侧传动连接有上涡轮，所述上涡轮的右侧固 定连接有清洁刷。 优选的，所述水箱的底部为漏斗形。 优选的，所述入水管在出水管的下方。 优选的，所述蜗杆上部与上涡轮啮合。 优选的，所述蜗杆只有在啮合部位有轮齿。 优选的，所述上涡轮与加热管同轴心。 优选的，所述清洁刷的外侧绕着加热管的外侧做圆周运动。 优选的，所述浮块内部为空心结构。 (三)有益效果 与现有技术相比，本发明提供了一种基于涡轮蜗杆自动清洁加热管的电热水器， 具备以下有益效果： 3 CN 111595029 A 说　明　书 2/3 页 1、该基于涡轮蜗杆自动清洁加热管的电热水器，通过打开排污口，水流带动动力 轮转动，再通过水箱和动力轮的配合使用，从而达到了快速排污，排污干净的效果。 2、该基于涡轮蜗杆自动清洁加热管的电热水器，通过打开排污口，水流带动动力 轮转动，动力轮带动传动轴转动，传动轴带动下涡轮转动，下涡轮带动蜗杆转动，蜗杆带动 上涡轮转动，再通过上涡轮与清洁刷的配合使用，从而达到自动清洁加热管的效果。 附图说明 图1为本发明结构整体示意图； 图2为本发明结构局部示意图； 图3为本发明结构部分示意图。 图中：1-水箱、2-入水管、3-出水管、4-排污口、5-加热管、6-支撑滑槽、7-轴滑槽、 8-动力轮、9-传动轴、10-轴套、11-保护壳、12-下涡轮、13-支撑块、14-涡轮轴、15-上涡轮、 16-清洁刷、17-蜗杆、18-浮块。
