技术摘要：
本发明公开了一种混凝土砌块成型装置，包括工作台，所述工作台的上表面焊接有两个滑轨，滑轨的一侧开设有插接孔，插接孔内插接有传动轴，传动轴的一端键连接有第二锥齿轮，且传动轴一端通过螺栓固定有转动柱，转动柱的外壁固定有套环，套环的一侧通过螺栓固定有连接杆  全部
背景技术：
混凝土砌块成型装置属于建筑机械的一种，是专业生产混凝土制品的制砖成型设 备，根据产量大小选择不同型号的砌块成型机，根据投资规模可选择简易型、优化型、精选 型、半自动配置、全自动配置等砌块成型机制砖生产线。然而市面上各种的混凝土砌块成型 装置仍存在各种各样的问题。 如授权公告号为CN108312300B所公开的一种高效稳定的建筑工程用混凝土砌块 成型机，包括两个支撑壁，两个所述支撑壁相对的一侧之间固定连接有支撑架，并且支撑架 的顶部固定连接有料仓。上述专利存在以下缺陷：不能调整生产砖块的厚度，为此我们提出 一种混凝土砌块成型装置。
技术实现要素：

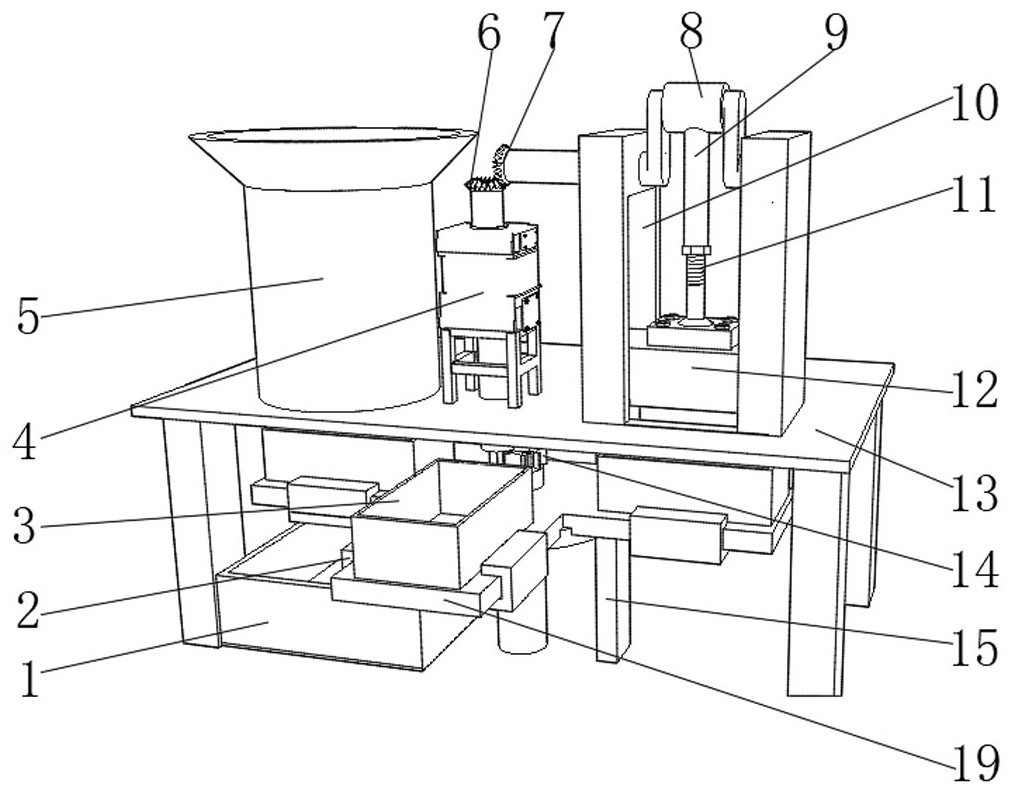

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种混凝土砌块成型 装置。 为了实现上述目的，本发明采用了如下技术方案： 一种混凝土砌块成型装置，包括工作台，所述工作台的上表面焊接有两个滑轨，滑轨的 一侧开设有插接孔，插接孔内插接有传动轴，传动轴的一端键连接有第二锥齿轮，且传动轴 一端通过螺栓固定有转动柱，转动柱的外壁固定有套环，套环的一侧通过螺栓固定有连接 杆，连接杆的底端焊接有丝杆，丝杆的底端焊接有转动球，所述滑轨的一侧内壁滑动连接有 压块，压块的顶部开设有安装槽，安装槽与转动球相卡接。所述工作台的顶部焊接有支撑 架，支撑架的顶部通过螺栓固定有双轴电机，双轴电机输出轴的一端键连接有第一锥齿轮， 第一锥齿轮与第二锥齿轮相啮合。 进一步的，所述双轴电机输出轴的另一端焊接有转动杆，转动杆的底端焊接有多 个卡柱。 进一步的，所述工作台的底部转动连接有连接轴，连接轴的一侧键连接有异形齿 轮，连接轴的底端焊接有转动盘，转动盘的一侧滑动连接有滑套，且转动盘的顶部开设有放 置槽，放置槽内设有模具，且转动盘的底部开设有滑槽。 进一步的，所述工作台的顶部通过螺栓固定有滑块，滑块与滑槽滑动连接。 进一步的，所述工作台的底部通过螺栓固定有刮板，且刮板位于模具的上方。 进一步的，所述工作台的下方设有收集盒。 进一步的，所述工作台的顶部通过螺固定有储料箱，且储料箱的顶部设有进料斗。 本发明的有益效果为： 1.通过模具的设置能够对落到模具内的混凝土进行一个塑形，通过刮板的设置能够对 多余的混泥土混凝土剔除，通过收集盒的设置能够将剔除的混凝土进行一个集中的收集， 3 CN 111590722 A 说　明　书 2/3 页 提高资源的利用率。 2.通过丝杆的设置能够在手动拉动压块移动时，调节压块与混凝土之间的距离， 来确定砖块的厚度，提高装置的适用性。 3.通过第一锥齿轮的设置能够在双轴电机的带动下进行转动，在第一锥齿轮和第 二锥齿轮的啮合作用下，传动轴开始转动，从而带动套环一起转动，在连接杆和丝杆的配合 下，压块在滑轨内滑动，对混泥土进行一个压实工作，提高产品的品质。 4 .通过转动杆的设置能够在双轴电机的带动下进行转动，从而带动卡柱一起转 动，在异形齿轮的配合下，转动杆转动一圈转动盘转动四分之一圈，从而实现一个间接的转 动，方便进料和导料的操作，机械化程度高。 附图说明 图1为本发明提出的一种混凝土砌块成型装置的立体结构示意图； 图2为本发明提出的一种混凝土砌块成型装置的局部剖视结构示意图； 图3为本发明提出的一种混凝土砌块成型装置的局部放大结构示意图； 图4为本发明提出的一种混凝土砌块成型装置的异形齿轮结构示意图； 图中：1、收集盒；2、滑套；3、模具；4、双轴电机；5、储料箱；6、第一锥齿轮；7、第二锥齿 轮；8、套环；9、连接杆；10、滑轨；11、丝杆；12、压块；13、工作台；14、异形齿轮；15、滑块；16、 刮板；17、卡柱；18、转动杆；19、转动盘。
