技术摘要：
本申请揭示了一种床板与电动床，床板包括依次活动衔接的背板、座板和腿板，所述背板的指定区域设置镂空区域，所述镂空区域内设置顶托部件，以使所述顶托部件对应的床垫区域承受到所述顶托部件的顶托力，所述指定区域为所述背板靠近所述座板的区域。通过在背板靠近座板  全部
背景技术：
目前电动床已普遍使用于休闲、护理、医疗和养老领域，为方便使用，电动床的床 板多分区域组合，以满足不同用户的使用姿态。现有电动床的床板多为两块板至四块板的 组合关系，板的数量决定了电动床的床板的组合自由度，目前多为二到四个自由度。在使用 时各块板可在驱动装置驱动下实现姿态变化，但现有电动床的姿态依然不能满足使用者的 舒适度要求。
技术实现要素：

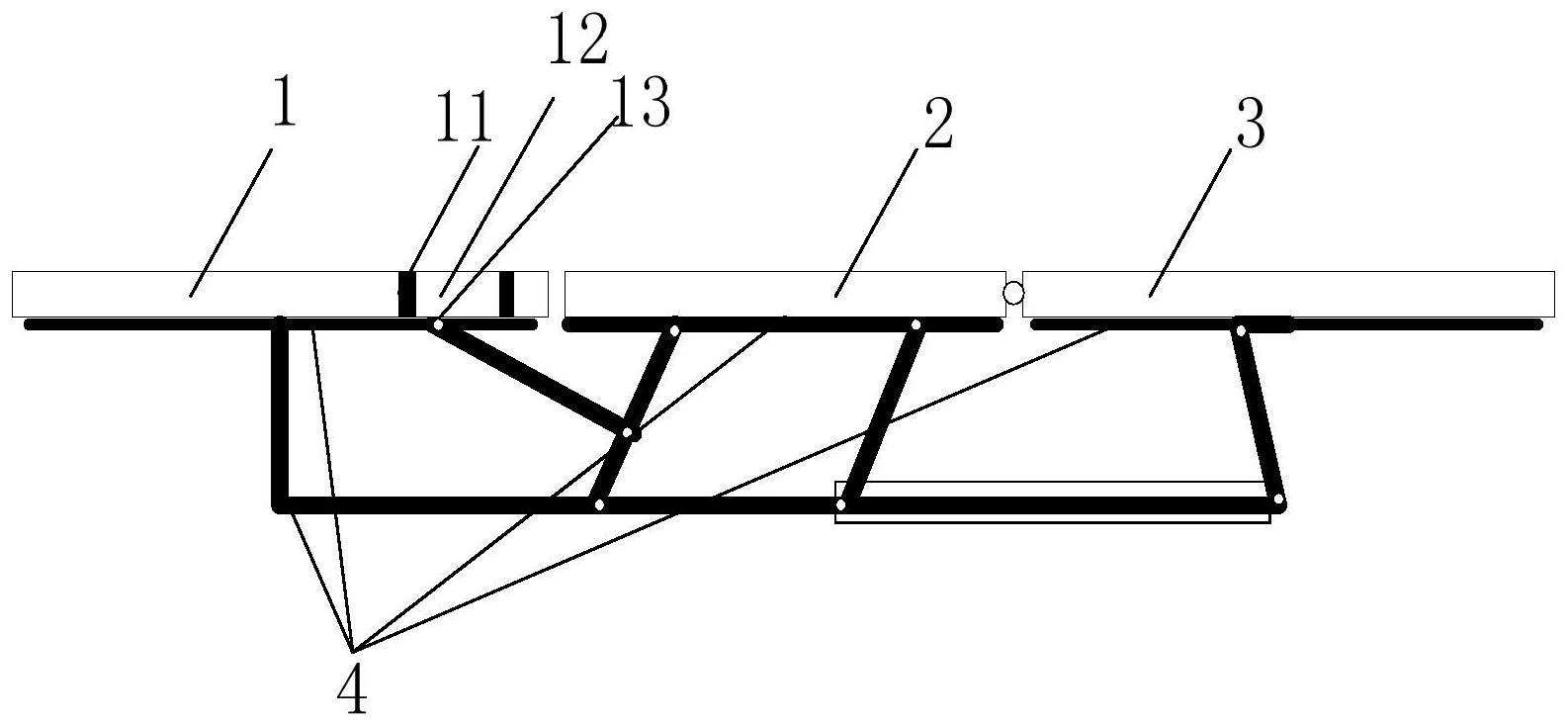

本申请的主要目的为提供一种床板，旨在解决现有电动床的姿态依然不能满足使 用者的舒适度要求的技术问题。 本申请提供了一种床板，包括依次活动衔接的背板、座板和腿板，所述背板的指定 区域设置镂空区域，所述镂空区域内设置顶托部件，以使所述顶托部件对应的床垫区域承 受到所述顶托部件的顶托力，所述指定区域为所述背板靠近所述座板的区域。 优选地，床板还包括支架，所述背板通过固定装配于所述支架上的转轴衔接于所 述支架上，所述背板跟随所述转轴的转动而转动，以控制所述顶托部件高出所述镂空区域 的高度。 优选地，所述顶托部件为固定于所述支架上的指定床板，所述指定床板的面积小 于或等于所述镂空区域的面积。 优选地，所述背板处于与所述支架所在平面平行的水平放置状态时，所述背板远 离所述支架的受力面，与所述指定床板远离所述支架的受力面处于同一平面内。 优选地，所述转轴转动方向沿所述背板、座板和腿板的衔接方向，所述转轴转动 时，所述背板远离所述座板的一端翘起，为翘起端，所述背板靠近所述座板的一端下沉，为 下沉端。 优选地，所述转轴装配于所述背板靠近所述支架的床板背面，沿所述转轴所在直 线所述背板被划分为翘起端所在区域和下沉端所在区域，所述翘起端所在区域和所述下沉 端所在区域，沿所述背板、座板和腿板的衔接方向上的长度比例大于或等于3：2。 优选地，所述镂空区域由所述转轴所在直线划分为第一部分和第二部分，所述第 一部分位于所述翘起端所在区域，所述第二部分位于所述下沉端所在区域。 优选地，所述镂空区域设置于所述下沉端所在区域，所述背板处于与所述支架所 在平面平行的水平放置状态时，所述指定区域映射在所述支架所在平面的区域为映射区 域，所述指定床板在所述映射区域范围内固定于所述支架上。 优选地，所述指定床板远离所述支架的受力面上设置滚珠。 本申请还提供了一种电动床，还包括驱动装置；所述背板、座板和腿板通过联动结 3 CN 111568108 A 说　明　书 2/5 页 构活动衔接，所述驱动装置连接所述转轴，驱动所述转轴转动，所述转轴带动所述背板转 动，在所述背板转动时通过所述联动结构带动所述座板和所述腿板调整姿态。 本申请有益技术效果：本申请通过在背板靠近座板的指定区域设置镂空区域，并 在镂空区域内设置顶托部件，以便顶托部件对应的床垫区域在顶托力作用下发生形成拱形 顶托结构，增加用户在顶托力支撑下的使用舒适度。 附图说明 图1本申请一实施例中床板的纵切面的剖面结构示意图； 图2本申请一实施例中床板的俯视结构示意图。 本申请目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
