技术摘要：
本发明涉及救生和泳池以及急救领域，尤其涉及防溺医疗红外矩阵急救能监测人溺水的智能泳池和方法。智能泳池包含泳池本体（1），封闭板孔（18）和孔（131）彼此连通能够形成通路，彼此错位能够相对阻塞孔（131）。有益效果：单人在家如果溺水，能通过对应位置充气浮起来  全部
背景技术：
单人在家如果溺水就是凶多吉少； 即便有人发现也可能不会游泳，来不及救人，黄金救援时间就在开始的几分钟； 室外泳池小孩子和叶子容易落进去； 室外的泳池加热效果有效且非常浪费电；趣味性不强。
技术实现要素：

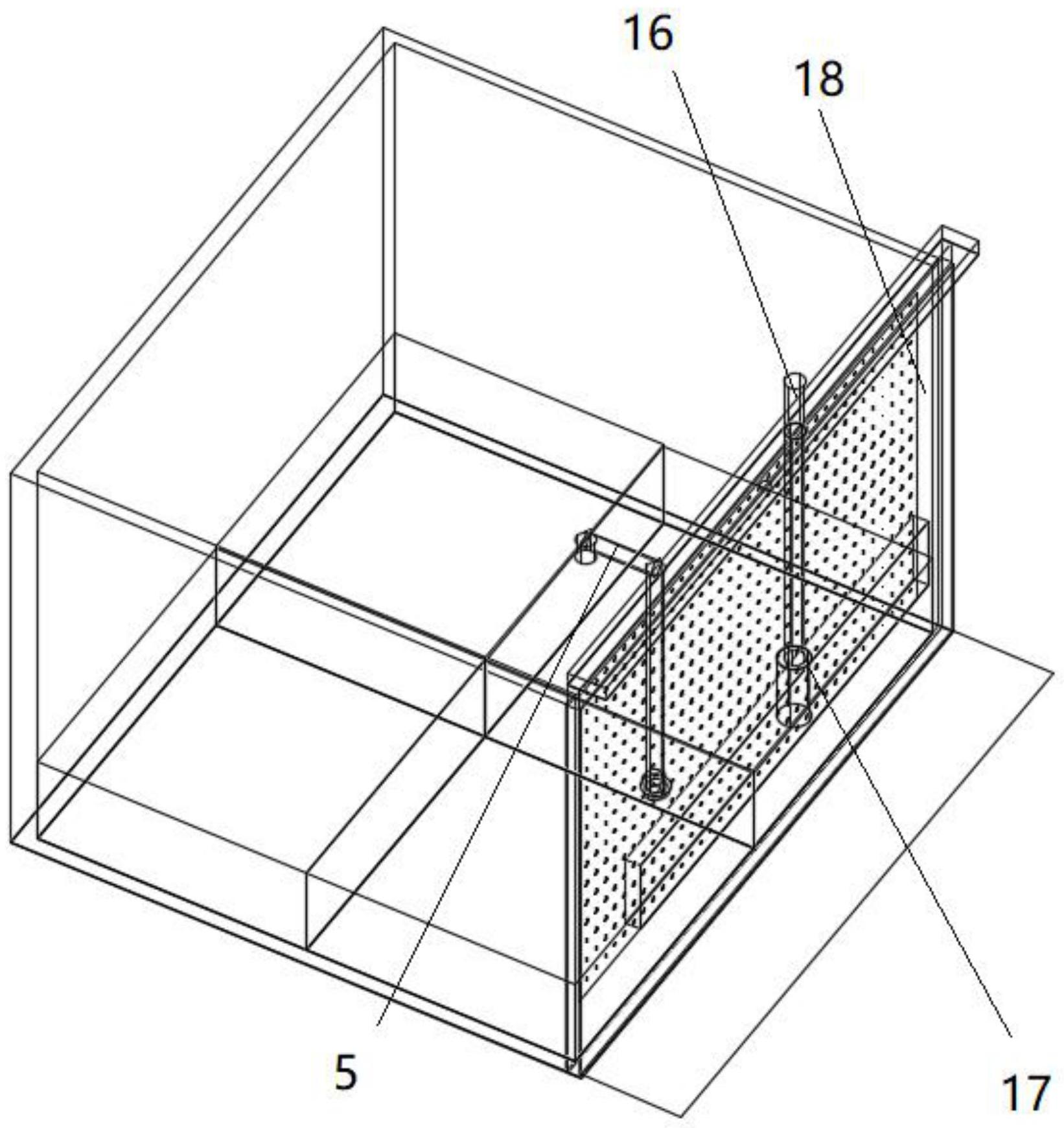

发明的目的：为了提供一种效果更好的防溺医疗红外矩阵急救能监测人溺水的智 能泳池和方法，具体目的见具体实施部分的多个实质技术效果。 为了达到如上目的，本发明采取如下技术方案： 方案一： 有自动救生用途的智能泳池，其特征在于，智能泳池包含泳池本体1，泳池本体1包含多 个边壁2，泳池本体1包含一个板面20，板面上布置有多组的多用途结构13；所述的多用途结 构为孔131；板面后方布置有一个提升电机17，提升电机17为防水电机，提升电机17的动力 轴为提升螺纹轴16，提升螺纹轴16能带动横向板33升起或者降落，横向板33固定连接着插 入板32，插入板32上包含多个封闭板孔18；封闭板孔18和孔131彼此连通能够形成通路，彼 此错位能够相对阻塞孔131。 本发明进一步技术方案在于，提升电机17和提升螺纹轴16位于泳池本体1边侧的 还包含的边侧容器9中。 本发明进一步技术方案在于，插入板32边侧为空旷的放水空间。 本发明进一步技术方案在于，板面上包含重力自流开口30，重力自流开口30位于 板面上相对偏下的位置；提升插入板32升降能够打开其；打开后，水流会迅速自流出去。 本发明进一步技术方案在于，边侧容器9中布置有过滤提升杆10，过滤提升杆10下 方包含过滤壳体11；板面上包含的重力自流开口30能够和过滤壳体11上的过滤壳体对接口 12对应；过滤壳体11本身为网格状结构。 本发明进一步技术方案在于，边侧容器9中包含边侧容器偏上泵31，边侧容器偏上 泵31伸出回水管5，回水管5端部包含弯口29。 一种自动放水救生的方法，其特征在于，利用如上任意一项所述的智能泳池，包含 如下步骤， 一旦判定有人落水，迅速启动提升电机17，将其朝上运动，此时封闭板孔18和孔131彼 此连通能够形成通路；水从多个口中迅速流出降低水位；同时重力自流开口30位于板面上 相对偏下的位置；提升插入板32升降能够打开其；打开后，水流会迅速自流出去；达到救人 4 CN 111576945 A 说　明　书 2/10 页 的目的。 过滤泳池中杂物的方法，其特征在于，利用如上所述的智能泳池，水从重力自流开 口30进入过滤壳体11；定期提升过滤提升杆10，实现杂物清理。 方案二： 防溺医疗红外矩阵急救能监测人溺水的智能泳池，其特征在于，智能泳池包含泳池本 体1，泳池本体1包含多个边壁2，泳池本体1包含一个板面，板面上布置有多组的多用途结构 13；所述的多用途结构为红外传感器132，红外传感器132在上下均有分布。 本发明进一步技术方案在于，在泳池本体1上分区域布置有多个底部多用途装置 4，多个底部多用途装置4为能够充气的带凹槽6的结构，底部多用途装置4下方包含固定绳8 固定在泳池底部；还包含和多用途装置4连接的气管7，通过气管能够对其进行充气让其浮 起来，人能够被托起来，凹槽6方便托起人。 本发明进一步技术方案在于，所述的红外传感器矩阵式布置在板面上。 本发明进一步技术方案在于，所述的泳池本体1包含多个边壁2，泳池本体1包含一 个板面20，板面上布置有多组的多用途结构13；所述的多用途结构为孔131；板面后方布置 有一个提升电机17，提升电机17为防水电机，提升电机17的动力轴为提升螺纹轴16，提升螺 纹轴16能带动横向板33升起或者降落，横向板33固定连接着插入板32，插入板32上包含多 个封闭板孔18；封闭板孔18和孔131彼此连通能够形成通路，彼此错位能够相对阻塞孔131。 本发明进一步技术方案在于，所述的板面上还布置有多个距离传感器，能够测定 人在水中距离板面的距离。 基于红外矩阵判定人是否溺水和救人的方法，其特征在于，利用如上任意一项所 述的智能泳池，矩阵式红外传感器测定一个以上的人体的红外信号，则判定有人溺水；通过 水位系统测定水面上是否有红外信号，同时判定时间是否超限，当红外信号处于水面下且 超过时间限度，以上条件均满足，即水面上没有人在，且超限度；则判定溺水； 即刻响起来警报、底部多用途装置4朝上浮，凹槽6方便托起人；或者判定有人落水，迅 速启动提升电机17，将其朝上运动，此时封闭板孔18和孔131彼此连通能够形成通路；水从 多个口中迅速流出降低水位；同时重力自流开口30位于板面上相对偏下的位置；提升插入 板32升降能够打开其；打开后，水流会迅速自流出去；达到救人的目的。 本发明进一步技术方案在于，红外矩阵测定人的横向坐标；距离传感器测定人的 纵向坐标；即红外矩阵能测定前方有人没有，距离传感器测定人有多远，进而定位人在泳池 中的三维坐标；然后对对应的底部多用途装置4充气，让凹槽6方便托起人；由于定位准确， 迅速充气就能迅速浮起来救人。 本发明进一步技术方案在于，底部多用途装置4上包含多个抓手，方便人在水中抓 住其。 本发明进一步技术方案在于，还包含如下辅助步骤，测定水面下的红外信号距离 水面的高度；当红外信号位于水下的高度过高，则辅助判定属于溺水。 本发明进一步技术方案在于，包含布置在边侧的中控部分，中控部分通信连接时 间模块和红外传感器、距离传感器、提升电机17和充气泵。 方案三： 基于水位变化波动能够检测人是否溺水的智能泳池，其特征在于，智能泳池包含泳池 5 CN 111576945 A 说　明　书 3/10 页 本体1，泳池本体1包含多个边壁2，泳池本体1包含一个板面，板面上布置有多组的多用途结 构13；所述的多用途结构为水位传感器或者压力传感器133；水位传感器能够监测到灵敏的 水面高度的变化；压力传感器能够感应到侧边的水压。 本发明进一步技术方案在于，在泳池本体1上分区域布置有多个底部多用途装置 4，多个底部多用途装置4为能够充气的带凹槽6的结构，底部多用途装置4下方包含固定绳8 固定在泳池底部；还包含和多用途装置4连接的气管7，通过气管能够对其进行充气让其浮 起来，人能够被托起来，凹槽6方便托起人。 本发明进一步技术方案在于，所述的泳池本体1包含多个边壁2，泳池本体1包含一 个板面20，板面上布置有多组的多用途结构13；所述的多用途结构为孔131；板面后方布置 有一个提升电机17，提升电机17为防水电机，提升电机17的动力轴为提升螺纹轴16，提升螺 纹轴16能带动横向板33升起或者降落，横向板33固定连接着插入板32，插入板32上包含多 个封闭板孔18；封闭板孔18和孔131彼此连通能够形成通路，彼此错位能够相对阻塞孔131。 本发明进一步技术方案在于，所述的板面上还布置有多个距离传感器，能够测定 人在水中距离板面的距离；在泳池的侧壁上也布置有多个距离传感器；垂直布置的距离传 感器能够测定人在泳池中的三维位置。 基于水位变化波动判定人是否溺水和救人的方法，其特征在于，利用如上任意一 项所述的智能泳池，人进入游泳池后，水面是一定的，若人在泳池中剧烈挣扎，水位会有高 频率的瞬间变化，则判定有人溺水；同时泳池的侧壁能感应到波动的水压；同时红外信号发 现人在水面上的红外信号非常少；且红外信号剧烈变动； 即刻响起来警报、底部多用途装置4朝上浮，凹槽6方便托起人；或者判定有人落水，迅 速启动提升电机17，将其朝上运动，此时封闭板孔18和孔131彼此连通能够形成通路；水从 多个口中迅速流出降低水位；同时重力自流开口30位于板面上相对偏下的位置；提升插入 板32升降能够打开其；打开后，水流会迅速自流出去；达到救人的目的。 本发明进一步技术方案在于，还包含对水位传感器进行智能判断的步骤，即，当水 位高度提升后，先看有没有人进入池子，如果有人，则不进行判定，如果没有人，则进行剧烈 程度的判定。 本发明进一步技术方案在于，泳池包含三种模式，第一，关闭传感器，不进行监控； 第二，打开传感器，进行监控，但是进行潜水模式监控，即，在该模式下，虽然人在水中，但是 不报警，除非是潜水模式超过了安全时间；第三，溺水监控模式。 8本发明进一步技术方案在于，红外矩阵测定人的横向坐标；距离传感器测定人的 纵向坐标；即红外矩阵能测定前方有人没有，距离传感器测定人有多远，进而定位人在泳池 中的三维坐标；然后对对应的底部多用途装置4充气，让凹槽6方便托起人；由于定位准确， 迅速充气就能迅速浮起来救人。 本发明进一步技术方案在于，底部多用途装置4上包含多个抓手，方便人在水中抓 住其。 本发明进一步技术方案在于，包含布置在边侧的中控部分，中控部分通信连接时 间模块和红外传感器、距离传感器、提升电机17和充气泵。 方案四： 自加热可封闭的透镜式多用途泳池，其特征在于，多用途泳池包含泳池本体1，泳池本 6 CN 111576945 A 说　明　书 4/10 页 体通过支撑柱24支撑着透镜透明壳体25，透镜透明壳体25边侧伸出有透镜水管26；支撑柱 24分为升降动力部分241和其上的升降轴242；透镜透明壳体25内部为空心；透镜透明壳体 25的下表面为底面27，底面27上包含开口28。 本发明进一步技术方案在于，所述的开口包含多个，且多个开口均布在底面27上。 本发明进一步技术方案在于，所述的支撑柱24包含多个且能够联动。 本发明进一步技术方案在于，所述的泳池本体1包含多个边壁2，泳池本体1包含一 个板面20，板面上布置有多组的多用途结构13；所述的多用途结构为孔131；板面后方布置 有一个提升电机17，提升电机17为防水电机，提升电机17的动力轴为提升螺纹轴16，提升螺 纹轴16能带动横向板33升起或者降落，横向板33固定连接着插入板32，插入板32上包含多 个封闭板孔18；封闭板孔18和孔131彼此连通能够形成通路，彼此错位能够相对阻塞孔131。 能挡雨的同时能够对泳池水进行加热的方法，其特征在于，透镜透明壳体25能够 挡雨；同时当透镜透明壳体25中上水后，此时透镜能够折射阳光，对下方的水进行加热；直 接利用太阳能对水进行加热； 泳池本体1中布置有温度传感器；当温度到达需要的温度后；放水停止加热；透镜透明 壳体25也是挡雨结构。 本发明进一步技术方案在于，下水的方式是，通过多个开口形成下水的雨帘构成 淋雨环境，构成趣味室外泳池。 本发明进一步技术方案在于，升降动力部分241和其上的升降轴242整体带动透镜 透明壳体25下降，挡住泳池本体1的口部，避免小孩子或者是叶子掉落进去。 采用如上技术方案的本发明，相对于现有技术有如下有益效果：单人在家如果溺 水，能通过对应位置充气浮起来底部多用途装置4救人或者是通过临时放水救人；红外传感 器综合判断和距离综合判断人是否溺水，判定效果更好；室外泳池小孩子和叶子不容易落 进去；室外的泳池利用太阳能加热；趣味性强；能挡雨，透镜透明壳体25下落覆盖泳池不浪 费庭院空间。 附图说明 为了进一步说明本发明，下面结合附图进一步进行说明： 图1为发明结构示意图； 图2为发明透视图； 图3为底部多用途装置的结构示意图； 图4为发明内部结构示意图； 图5为图4边侧的封闭后表面示意图； 图6为另一视角示意图； 图7为辅助的过滤系统的结构图； 图8为辅助单元的结构示意图； 图9为发明孔安装位置对接示意图； 图10为发明上位立体示意图； 图11为另一视角的示意图； 图12为可选透镜加热棚的透视示意图； 7 CN 111576945 A 说　明　书 5/10 页 图13为可选透镜加热棚的示意图； 图14为可选透镜加热棚的局部结构示意图； 图15为多用途结构的实现结构示意图之一； 图16为泳池上方的透镜升降模式的示意图； 图17为发明实现的一种逻辑图； 图18为发明实现的对应应变图； 图19为透镜的功能图； 其中：1.泳池本体；2.边壁；3.底部多用途装置上表面；4.底部多用途装置；5.回水管； 6.凹槽；7.气管；8.固定绳；9.边侧容器；10.过滤提升杆；11.过滤壳体；12.过滤壳体对接 口；13.多用途结构；14.边沿固定板；15.多用途线；16.提升螺纹轴；17.提升电机；18.封闭 板孔；19.多用途封堵口提升板；20.空隙；21.分隔板；22.泳池底部；23.地面；24.支撑柱； 25.透镜透明壳体；26.透镜水管；27.底面；28.开口；29.弯口；30.重力自流开口；31.边侧容 器偏上泵；32.插入板；33.横向板；131.孔；132.红外传感器；133.水位传感器或者压力传感 器；241.升降动力部分；242.升降轴。
