一种移液器容量检定用减少蒸发误差装置


技术摘要:
本发明公开了一种移液器容量检定用减少蒸发误差装置。本发明中杯盖上设有加液孔,加液孔的上方设有密封盖,密封盖顶部通过连接件连接电动推杆的伸缩杆端部,电动推杆固定在杯盖上,电动推杆的驱动电机与电机控制器输出端电连接,驱动电机的上端装有纽扣电池组和无线接  全部
背景技术:
现有技术中,对移液器容量检定采用的是衡量法,在对移液器检定校准过程中工 作人员都是先用电子天平称量提前干燥并同步恒温好的带杯盖量杯质量,然后根据规程操 作把移液器中的纯水转移到带杯盖量杯中,再用电子天平称量加纯水后的带杯盖量杯总质 量,通过计算得出移液器的容量误差。由于移液器的容量常以μL计,质量以0.001mg计算,因 此,空气蒸发会带来很大的误差,即使保证带杯盖量杯的密合性完全合格,但液体转移过程 中必须要掀开杯盖,移液器的喷枪嘴接触量杯内壁并倾斜一定角度注入纯水后再盖上杯 盖,由于量杯口很大开盖后注液时需要一定时间,这都增加了纯水蒸发误差。如何最大限度 减少这种蒸发误差目前还没有有效装置,为此,我公司研发了一种移液器容量检定用减少 蒸发误差装置。
技术实现要素:

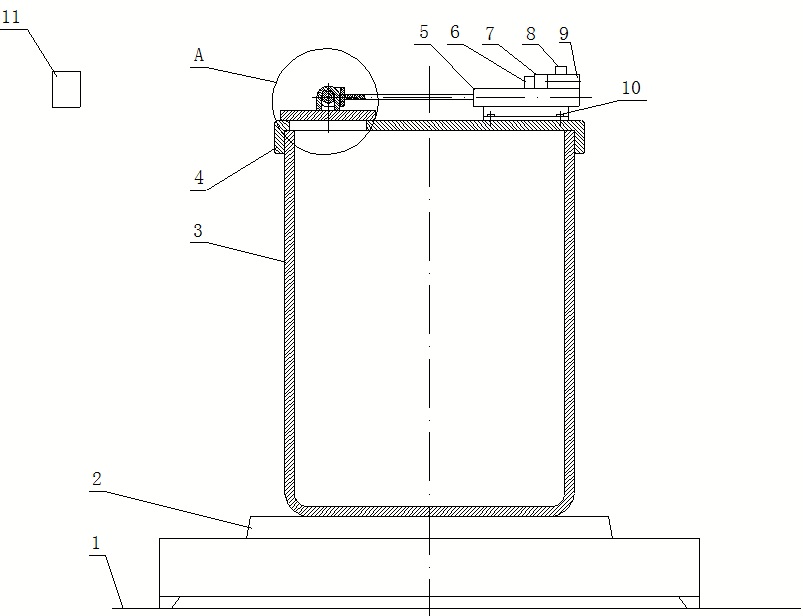

为了弥补现有技术的不足,本发明提供了一种移液器容量检定用减少蒸发误差装 置。 本发明的技术方案为: 一种移液器容量检定用减少蒸发误差装置,包括电子天平和带杯盖量杯,所述带杯盖 量杯包括量杯和杯盖,所述量杯的上端可拆卸密封连接杯盖,所述杯盖上设有加液孔,所述 加液孔的上方设有能够将加液孔密封的密封盖,所述密封盖顶部通过连接件固定连接电动 推杆的伸缩杆端部,所述电动推杆固定在杯盖上,所述电动推杆的驱动电机与固定在驱动 电机上端的电机控制器输出端电连接,所述驱动电机的上端还固定装有纽扣电池组和无线 接收器,所述纽扣电池组为驱动电机、电机控制器及无线接收器提供电能,所述无线接收器 与电机控制器的输入端电连接;还包括遥控系统,所述遥控系统与无线接收器信号连接。 优选地,还包括工作台,所述电子天平放置在工作台上。 优选地,所述遥控系统为遥控器,所述遥控器的壳体内固定设有微处理器和干电 池,所述壳体上固定设有启动按钮、复位按钮以及无线发射器,所述干电池为微处理器、启 动按钮、复位按钮以及无线发射器提供电能,所述启动按钮、复位按钮均与微处理器的输入 端电连接,所述微处理器的输出端电连接无线发射器,所述无线发射器信号连接无线接收 器,该上述设置中遥控器与无线接收器的配合使用,用于控制驱动电机的正反转从而达到 控制电动推杆中伸缩杆的伸长和缩短工作。 优选地,所述遥控系统包括遥控壳体,所述遥控壳体通过支撑杆固定在工作台上, 所述遥控壳体内固定设有微处理器和干电池,所述遥控壳体上固定设有无线发射器,所述 无线发射器的高度与无线接收器的高度一致;还包括固定在地面上的脚踏开关,所述干电 3 CN 111595419 A 说 明 书 2/5 页 池为微处理器、无线发射器及脚踏开关提供电能,所述脚踏开关与微处理器的输入端电连 接,所述无线发射器与无线接收器信号连接。该上述遥控系统可便于工作人员通过用脚操 控脚踏开关来实现控制电动推杆的伸缩杆伸长和缩短动作;具体为:工作人员用脚踏一下 脚踏开关,脚踏开关会将信号反馈给微处理器,微处理器控制无线发射器向无线接收器发 送信号,无线接收器接收到信号后会将接收到的信号发送给电机控制器,电机控制器控制 电动推杆的驱动电机工作使电动推杆的伸缩杆缩短直至伸缩杆长度达到最小值,此时,密 封盖从加液孔上移开,加液孔完全漏出;当工作人员使用移液器向量杯内添加完纯水后,工 作人员可用脚再踏一下脚踏开关,脚踏开关会将信号再次反馈给微处理器,微处理器控制 无线发射器向无线接收器发送信号,无线接收器接收到信号后会将接收到的信号发送给电 机控制器,电机控制器控制电动推杆的驱动电机工作使电动推杆的伸缩杆伸长直至伸缩杆 长度达到最大值,此时,与电动推杆的伸缩杆端部连接的密封盖将加液孔完全盖住密封,该 上述遥控系统的设置可便于工作人员腾出一只手。 优选地,所述加液孔包括梯形通孔、设置在梯形通孔左侧的小弧形孔以及设置在 梯形通孔右侧的大弧形孔,所述小弧形孔位于远离电动推杆的一侧,且所述小弧形孔位于 量杯内壁的上方。该上述设置便于工作人员将移液器的注液嘴口贴到量杯内壁上且能够沿 量杯内壁向上移动,这样可使移液器内的纯水能够都有效地添加到量杯内。 优选地,所述密封盖的下端面粗糙度为0.05微米以下。该上述设置一来可有效减 小密封盖下端面与杯盖上端面之间的摩擦力,便于密封盖相对杯盖上端面移动,二来密封 盖下端面的粗糙度越小其表面越光滑,在密封盖盖到加液孔上时,密封盖对加液孔的密封 性越好。 优选地,所述密封盖下端的边缘设有圆弧倒角。该上述设置可便于水平移动密封 盖。 优选地,所述连接件包括与密封盖顶部中心位置处固定连接的U型环,所述U型环 的开口向下,所述U型环的圆弧内插有水平轴,所述水平轴的上端与U型环的圆弧内侧面之 间有缝隙,所述水平轴的前后两端通过轴用弹性挡圈固定在轴架上,所述轴架与电动推杆 的伸缩杆端部固定连接。该上述设置中,水平轴的上端与U型环的圆弧内侧面之间有缝隙, 该缝隙可保证密封盖始终垂直向下。 本发明的有益效果为: 使用本申请所述装置对移液器进行容量检定的过程中,注液时不用开启杯盖,仅开启 密封盖,因此,纯水的蒸发面积为加液孔的面积其远小于量杯口面积;同时,由于用于对加 液孔进行密封的密封盖为电动控制,这就使得工作人员使用移液管向量杯内部添加完纯水 后,系统可快速、准确、稳定地控制电动推杆将密封盖推送至加液孔处以将加液孔盖住密 封,相较于传统的操作,本申请有效缩短了纯水暴露在空气中的时间,有效减少了纯水蒸发 量,故此,本申请所述的装置最大限度地减少了蒸发误差,提升了检定质量和自动化,有效 解决了移液器容量检定过程中检定液蒸发量大的问题,填补了行内空白。 附图说明 图1为本发明实施例一的主剖视图结构示意图; 图2为本发明实施例一的俯视图结构示意图; 4 CN 111595419 A 说 明 书 3/5 页 图3为图1中A处的局部放大图; 图4为实施例一中本发明处于露出加液孔状态时的俯视图结构示意图; 图5为实施例一中本发明处于移液管注液状态时的主剖视图结构示意图; 图6为实施例一中遥控器的结构示意图; 图7为本发明实施例二的主剖视图结构示意图; 图8为本发明实施例二的俯视图结构示意图; 图9为实施例二中本发明处于露出加液孔状态时的俯视图结构示意图; 图10为实施例二中本发明处于移液管注液状态时的主剖视图结构示意图; 图11为实施例二中遥控系统的结构示意图。 图中:1、工作台,2、电子天平,3、量杯,4、杯盖,5、伸缩杆,6、无线接收器,7、纽扣电 池组,8、电机控制器,9、驱动电机,10、螺栓,11、遥控器,12、水平轴,13、轴用弹性挡圈,14、 轴架,15、U型环,16、密封盖,17、缝隙,18、加液孔,19、圆弧倒角,20、量杯内壁,21、注液嘴 口,22、移液器,23、大弧形孔,24、小弧形孔、25、梯形通孔,26、无线发射器,27、壳体,28、启 动按钮,29、复位按钮,30、微处理器,31、干电池,32、遥控壳体,33、支撑杆,34、脚踏开关。
