技术摘要：
本发明提供一种货物展示销售设备及其储物架，储物架包括架体，还包括推板和驱动弹簧；推板与架体的滑道滑动配合；驱动弹簧一端与架相连，另一端推板相连，使推板具有朝预定方向相对于架体运动的趋势。在展示销售过程中，靠近外部的货物被取出之后就会形成空余位置；此  全部
背景技术：
随着移动网络发展和普及，伴随人们购货自主意识提升，智能货物展示销售设备 (又称AI智能自动售货机)越来受到市场的欢迎。与传统自动售货机相比，智能货物展示销 售设备更加符合市场需要。对于消费者而言，通过智能货物展示销售设备选购货物，可以更 方便观察、选择货物，还可以自助完成货物购买；对于销售方而言，利用智能货物展示销售 设备，允许消费者在选择货物时有更多视角和空间，进而可以放置或存储更多数量或更多 种类的货物，以满足消费者选购需要。 智能货物展示销售设备一般包括控制销售设备打开或锁闭的智能锁闭设备和存 储货物的储物架。利用智能货物展示销售设备，人们通过展示窗可以了解储物架上的货物， 然后利用智能设备按预定方式(如扫码)打开智能锁闭设备，选择货物进行购买(如扫码支 付)；也可以利用智能设备按预定方式打开智能锁闭设备，从内部直接观察、接触、选择并购 买相应的货物。 为了方便消费者选择，同时满足消费者购物需求，智能货物展示销售设备往往需 要设置较大的货物容量，具备仓储货物的功能；进而储物架通常设置较大的纵深尺寸。较大 的纵深尺寸虽然可以保证仓储货物容量的功能，但也导致货物取放困难。位于仓储空间较 深(内)位置的，货物往往位于深处，进而造成货物的取/送非常不便。这种不便不仅影响人 们的购买体验，也容易造成货物积压，导致货物难以售净，进而使销售成本上升。 如何解决上述难题，是本领域技术人员需要解决的技术难题。
技术实现要素：

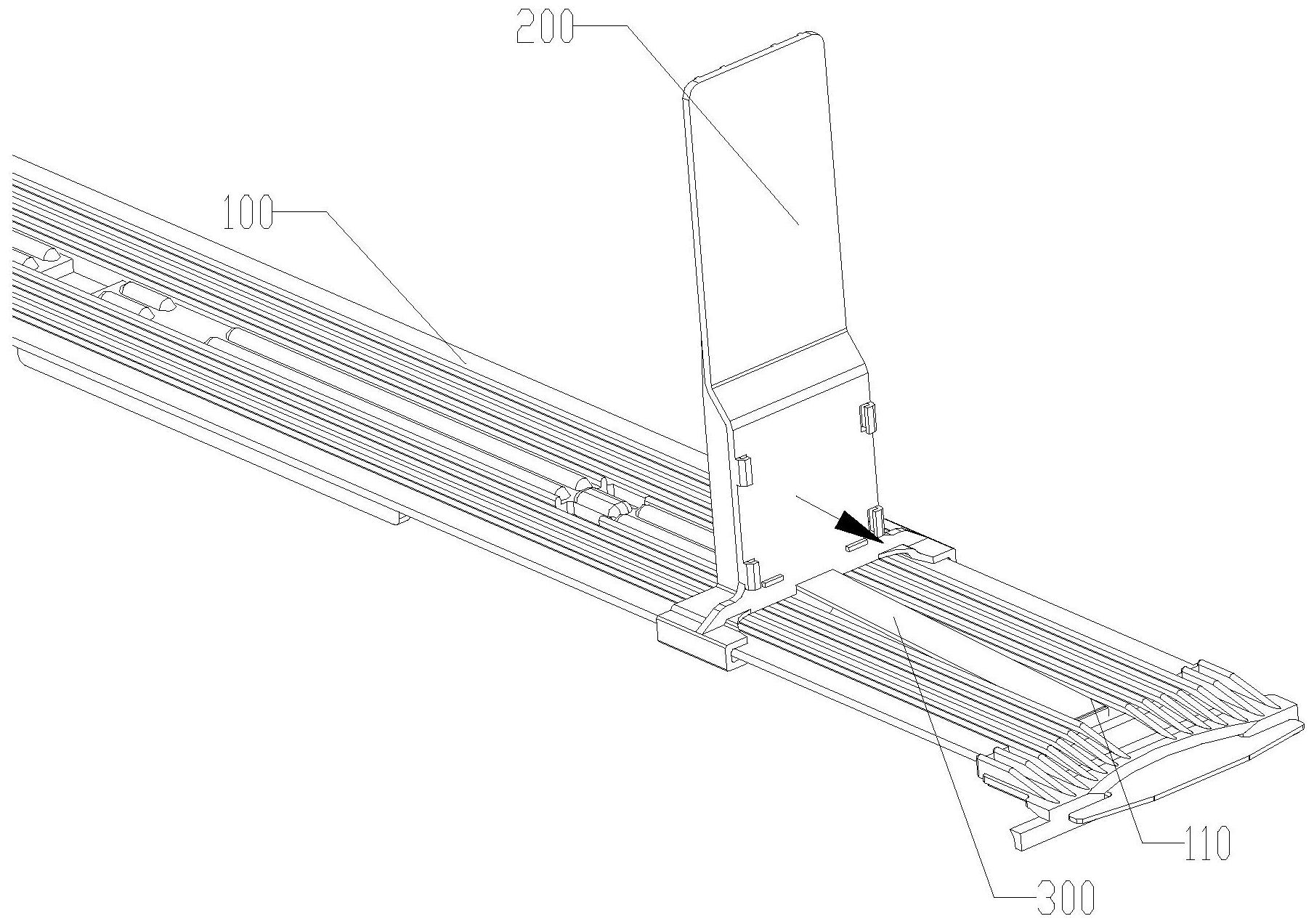

本发明的目的是提供一种货物展示销售设备的储物架，利用该储物架，可以发挥 货物展示销售设备仓储功能的同时，方便货物的取/送。 在提供上述储物架的基础上，还提供一种包括该储物架的货物展示销售设备。 本发明提供的货物展示销售设备的储物架包括形成存储空间的架体架体，所述架 体形成用于存储货物的存储空间，还包括推板和驱动弹簧；所述推板与所述架体的滑道滑 动配合，且至少一部分伸入存储空间中；所述驱动弹簧一端与架体相连，另一端推板相连， 使推板具有朝预定方向相对于架体运动的趋势。在使用中，可以将展示及销售的货物置于 与推板对应的位置。在展示销售过程中，靠近外部的货物被取出之后就会形成空余位置；此 时，由于驱动弹簧具有使推板具有朝预定方向相对于架体运动的趋势，因此，靠内的货物就 会在推板作用下向外移动，进而“填补”空余位置，为后续展示销售提供方便，进而即使储物 架有较大的纵深尺寸，内部的货物也可以被顺序向外推出，方便货物取/送。这样不仅改善 人们的购买体验，也能够避免货物积压，提高货物售净率，降低销售成本。 3 CN 111588228 A 说　明　书 2/6 页 进一步可选的技术方案中，所述推板的一端与所述架体滑动配合，另一端向垂直 于所述架体方向延伸。 进一步优选方案中，所述架体的滑道具有多个沿滑动方向平行延伸的滑动凸起； 这样可以保持滑动配合稳定的基础上，降低滑动摩擦力，保证推板失去效率，减少卡阻现 象。 进一步优选方案中，所述架体形成用于容纳驱动弹簧的延伸部分(驱动弹簧为卷 簧时，延伸部分为发条；驱动弹簧为螺旋弹簧时，延伸部分为螺旋钢丝)的容纳槽，容纳槽与 驱动弹簧延伸部分相对应，进而使驱动弹簧对尽可能保持在架体之中，避免占用存储空间， 保证货物存储效率。 进一步的技术方案中，所述驱动弹簧卷簧时，其收储盒可安装在所述推板或架体 上，以容纳缩回的发条部分。 进一步的技术方案中，所述架体的滑道倾斜设置；这样可以充分重力分量，使货物 向外移动，进而提高推动货物移动的可靠性。 进一步的技术方案中，所述驱动弹簧卷簧时，其两端分别设置收储盒，两端的收储 盒分别安装在所述推板和所述架体上。 进一步的技术方案中，对应每个所述推板设置两个驱动弹簧；两个驱动弹簧一端 均与所述推板相连，形成第一连接，两个驱动弹簧的另一端分别与所述架体的滑道的两端 相连，形成第二连接；所述第一连接和第二连接中，至少一个为可拆卸连接。如可以是一个 驱动弹簧一端固定在所述架体的滑道的一端，该驱动弹簧另一端与所述推板可拆卸相连； 另一个驱动弹簧一端固定在所述架体的滑道的另一端，该驱动弹簧另一端与所述推板可拆 卸相连。这样可以选择性使用不同驱动弹簧，使推板向不同的方向移动，进而提高储物架适 应性，适用于不同的货物展示销售设备或不同的使用场景。还可以是两个驱动弹簧一端均 与所述推板固定，两个驱动弹簧的另一端分别与所述架体的滑道的两端可拆卸相连。这样 也可以选择性使用不同驱动弹簧，使推板向不同的方向移动，进而提高储物架适应性，适用 于不同的货物展示销售设备或不同的使用场景。 本发明提供的另一种货物展示销售设备的储物架包括形成存储空间的架体，还包 括推板和安装在所述架体上的输送履带；所述输送履带形成货物支撑面；所述推板固定在 所述输送履带的货物支撑面上；所述驱动弹簧的一端与架体相连，另一端与所述输送履带 或推板相连，使所述推板具有朝预定方向相对于架体运动的趋势。在使用中，可以将展示及 销售的货物置于输送履带上，并使货物与推板对应。在展示销售过程中，靠近外部的货物被 取出之后就会形成空余位置；此时，由于驱动弹簧具有使输送履带或推板具有朝预定方向 相对于架体运动的趋势，因此，靠内的货物就会在推板作用下向外移动，进而“填补”空余位 置，为后续展示销售提供方便，进而即使储物架有较大的纵深尺寸，内部的货物也可以被顺 序向外推出，方便货物取/送。这样不仅改善人们的购买体验，也能够避免货物积压，提高货 物售净率，降低销售成本。 进一步的技术方案中，所述推板与所述架体之间形成滑动配合装置，其滑动配合 装置的滑动方向与所述推板相对于架体运动方向平行。这样通过滑动配合装置可以使推板 支撑在架体上，进而提高推板的稳定性，提高货物推送效率和可靠性。优选技术方案中，所 述滑动配合装置包括形成于所述架体上的滑动轨道和形成于所述推板的滑块，所述滑块与 4 CN 111588228 A 说　明　书 3/6 页 所述滑动轨道滑动配合。 进一步优选技术方案中，所述输送履带的货物支撑面可以倾斜设置；这样同样可 以充分重力分量，并结合输送履带和推板使货物更顺畅地向外移动，进而提高推动货物移 动的可靠性。 可选技术方案中，所述输送履带形成容纳驱动弹簧的空槽；所述驱动弹簧的一端 与架体相连，另一端穿过空槽与所述推板相连。这样可以避免驱动弹簧与输送履带的干涉， 并通过驱动弹簧直接对推板施加相应作用力，保证货物推送的可靠性。 在上述本发明提供的货物展示销售设备，包括机体和安装在机体上的储物架，所 述储物架为上述任一种货物展示销售设备的储物架；所述货物展示销售设备可以为智能货 物展示销售设备或货物销售展示柜。 附图说明 图1为本发明实施例提供的储物架的剖视结构示意图； 图2为本发明实施例提供的储物架的立体结构示意图； 图3为图1中A向示意图； 图4为本发明实施例提供另一种储物架结构示意图； 图5是本发明实施例提供的一种履带推板式储物架的剖视结构示意图； 图6是图5所示履带推板式储物架的立体结构示意图； 图7是图1所示储物架中卷簧替换为螺旋弹簧后的剖视结构示意图； 图8是图5所示储物架中卷簧替换为螺旋弹簧后的剖视结构示意图； 图9是多个储物架连续排列布置形成储物架层未放置货物时的立体结构示意图； 图10是多个储物架连续排列布置形成储物架层放置货物时的立体结构示意图。
