技术摘要：
本发明公开一种高压断路器用电动、手动一体化操作机构及高压断路器，该高压断路器用电动、手动一体化操作机构包括电机及减速箱，减速箱的箱体的内部能转动的安装有传动轴，传动轴的轴向一端通过单向轴承安装有电动齿轮，传动轴的轴向另一端的外壁上设置有传动齿，电动  全部
背景技术：
高压断路器又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷 电流，而且当系统发生故障时，能够通过继电器保护装置的作用切断过负荷电流和短路电 流，它具有相当完善的灭弧结构和足够的断流能力，其可分为：油断路器、六氟化硫断路器、 压缩空气断路器、真空断路器等。 目前，在高压断路器中，受安装空间等条件的限制，其操作机构通常只有电动功 能，而不具备手动功能，其功能性无法满足市场需求，由此，急需解决。
技术实现要素：

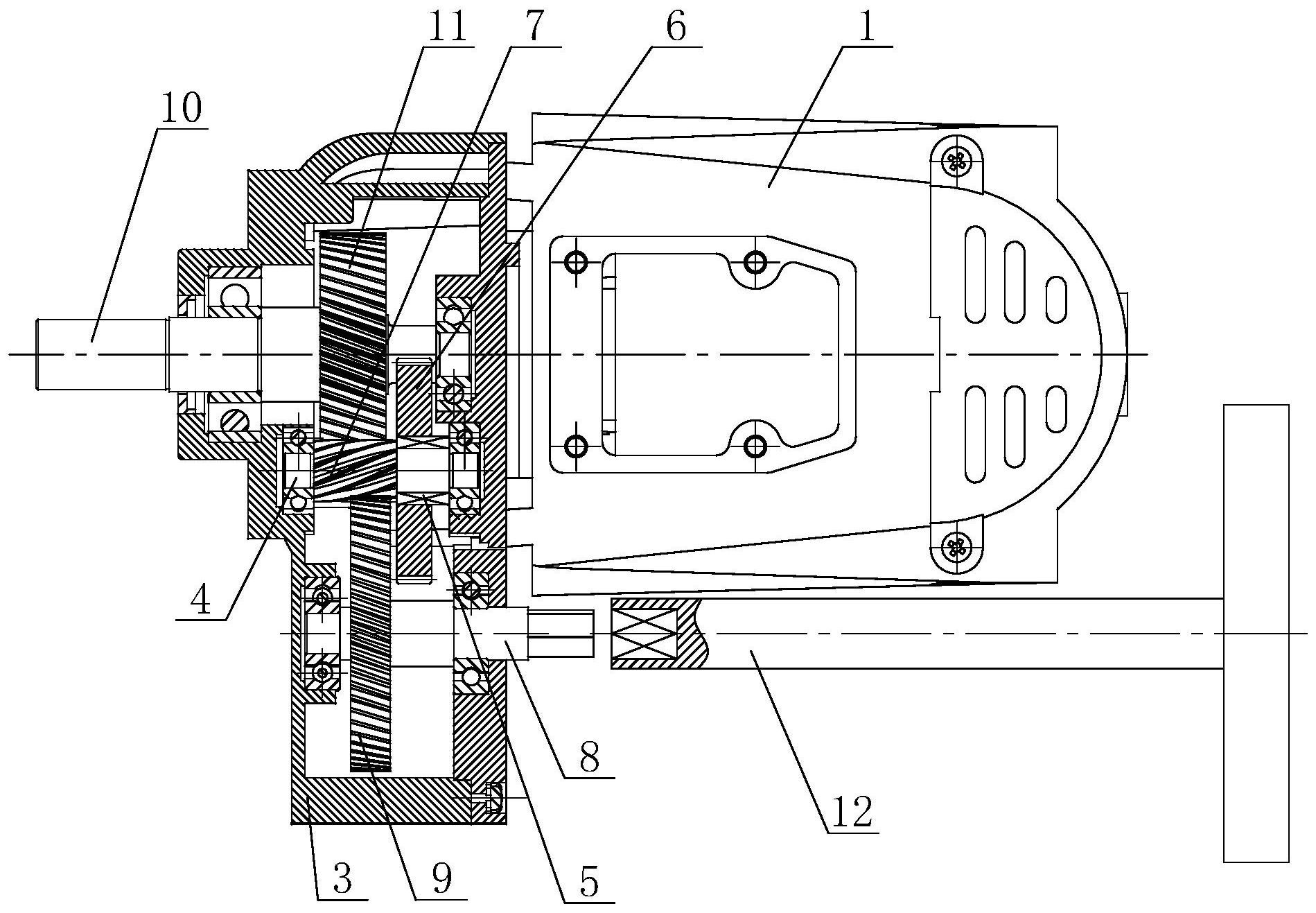

本发明的目的在于针对上述问题，提供一种高压断路器用电动、手动一体化操作 机构及高压断路器，以解决现有高压断路器用电动、手动一体化操作机构受安装空间等条 件的限制，操作机构只有电动功能，而不具备手动功能，功能性无法满足市场需求的问题。 本发明的目的是通过以下技术方案来实现： 一种高压断路器用电动、手动一体化操作机构，包括电机及减速箱，所述电机与所 述减速箱固定连接，所述减速箱的箱体的内部能转动的安装有传动轴，所述传动轴的轴向 一端通过单向轴承安装有电动齿轮，且所述传动轴的轴向另一端的外壁上设置有传动齿， 所述电动齿轮由所述电机驱动旋转，所述箱体的内部位于所述传动轴的径向一侧能转动的 安装有手动轴，所述手动轴与所述传动轴平行，且所述手动轴上安装有与所述传动齿相啮 合的手动齿轮，所述箱体的内部位于所述传动轴的径向另一侧能转动的安装有驱动轴，所 述驱动轴与所述传动轴平行，且所述驱动轴上安装有与所述传动齿相啮合的驱动齿轮。 作为本发明的一种优选方案，所述手动轴的轴向一端由所述箱体的一端伸出并传 动连接有操作摇杆，所述电机与所述操作摇杆布置于所述箱体的同一端。 作为本发明的一种优选方案，所述驱动轴的轴向一端由所述箱体的另一端伸出。 作为本发明的一种优选方案，所述操作摇杆上开有内六角孔，所述手动轴的轴向 一端端头设置有与所述内六角孔相配合的外六角头。 作为本发明的一种优选方案，所述电机的输出轴的外壁上设置有与所述电动齿轮 相啮合的主动齿。 一种高压断路器，包括如上所述的高压断路器用电动、手动一体化操作机构。 本发明的有益效果为，与现有技术相比，本发明既有电动功能，又有手动功能，其 功能性好，且本发明结构简单、紧凑，布置巧妙，能在较小的空间内实现安装，能够满足市场 需求。 3 CN 111599631 A 说　明　书 2/3 页 附图说明 图1为高压断路器用电动、手动一体化操作机构的立体结构示意图； 图2为高压断路器用电动、手动一体化操作机构的内部结构示意图。 图中： 1、电机；2、减速箱；3、箱体；4、传动轴；5、单向轴承；6、电动齿轮；7、传动齿；8、手动 轴；9、手动齿轮；10、驱动轴；11、驱动齿轮；12、操作摇杆。
