技术摘要：
本发明公开了一种立式多层秸秆燃烧锅炉，一级燃烧室的内部架设有点火器、架包炉排、翻转破包装置及排灰炉排。排灰炉排及翻转破包装置可转动地设置在一级燃烧室内，翻转破包装置包括沿一级燃烧室的长度及宽度方向间隔排列的第一长管及沿各第一长管长度方向排列、周向分  全部
背景技术：
秸秆是我国重要的燃料之一，燃烧秸秆获得热量是常见的热能技术。秸秆通常在 秸秆专用锅炉中进行燃烧，然后通过锅炉进行供热。现有技术中，秸秆燃烧锅炉通常都为卧 式锅炉，包括燃烧室，燃烧室包括固定炉排、进风口及鼓风机等，炉排是由间隔排列的第二 长管或长棍组成、架铺在燃烧室内，成捆的秸秆放入燃烧室架在固定炉排上在通风的条件 下进行燃烧。由于燃烧的秸秆都是经过打捆机压制成型的密实的大捆，且内部容易含有土 块等杂物，当各成捆秸秆持续不断地被放入燃烧室内，成捆的秸秆只能由外至内逐层燃烧， 燃烧效率较慢、供热效率有待提高；也容易导致成捆秸秆烧不透、燃烧不充分，且易结成大 块焦渣，造成资源浪费。 因此，如何解决现有技术中的秸秆燃烧锅炉在燃烧成捆的秸秆时，容易存在秸秆 燃烧不充分和秸秆燃烧较慢导致的燃烧效率较低、供热效率有待提高及资源没有充分利用 的问题，成为本领域技术人员亟需解决的重点问题。
技术实现要素：

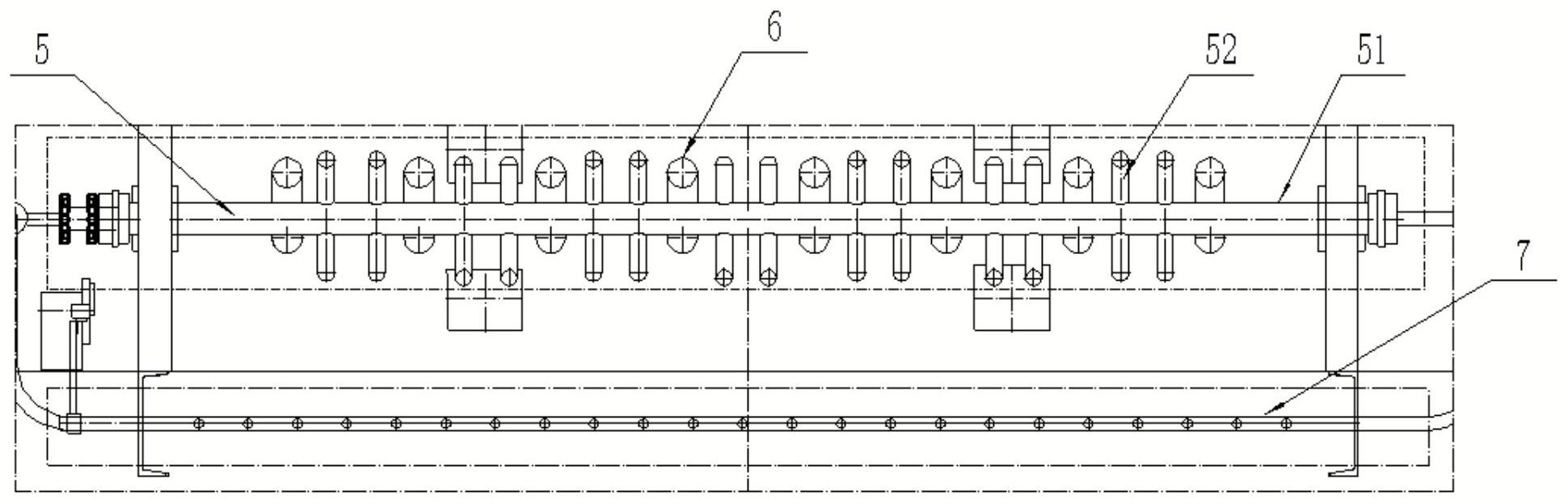

本发明的目的在于提供一种立式多层秸秆燃烧锅炉，其设置有翻转破包装置，将 放入燃烧室的成捆秸秆及时破开燃烧，使各个成捆秸秆都可以快速充分燃烧，有效提高燃 烧效率、燃烧充分率及供热效率。 为实现上述目的，本发明提供的一种立式多层秸秆燃烧锅炉，包括一级燃烧室及 与水源连通的进水管，所述一级燃烧室设置有进料口、出灰口、一次进风口及排烟口，所述 一级燃烧室的内部架设有点火器、架包炉排、翻转破包装置及排灰炉排，所述架包炉排及所 述翻转破包装置位于所述排灰炉排的上方，所述排灰炉排与所述一级燃烧室的底部设有间 距，所述排灰炉排及所述翻转破包装置均与所述一级燃烧室的室壁可转动地连接，且所述 翻转破包装置包括沿所述一级燃烧室的长度或宽度方向间隔排列的第一长管及连接在各 所述第一长管外壁上的多个拨火棒，所述拨火棒沿各所述第一长管的轴向分布并沿所述第 一长管的周向排列，各所述第一长管的内管腔均是一端与所述进水管连通、另一端设置有 出水口；沿竖直方向所述翻转破包装置设有至少一层，该所述一层的排列方向与所述架包 炉排的排列方向相交错，且该所述一层的第一长管位于所述架包炉排下方、拨火棒的长度 高于该所述一层的第一长管与所述架包炉排的距离。 优选地，沿竖直方向所述翻转破包装置设置有两层；沿进料方向，位于上方的第一 层的起始端与所述一级燃烧室的内壁相抵、末端与所述一级燃烧室的内壁具有供秸秆捆包 掉落的间距，位于下方的第二层的起始端和末端均与所述一级燃烧室的内壁相抵；所述第 一层沿进料方向转动、所述第二层与所述第一层的转动反向相反。 4 CN 111594827 A 说　明　书 2/7 页 优选地，所述排灰炉排包括第二长管及位于所述第二长管外壁上的多个排条，各 所述排条沿所述第二长管的长度方向排列、沿所述第二长管的周向分布，所述第二长管的 管腔一端与所述进水管连通、另一端设置有出水口。 优选地，还包括由下至上沿竖直方向依次叠放并相互连通的二级燃烧室、受热室 及除尘室，所述一次进风口位于所述一级燃烧室的侧室壁上，所述排烟口位于所述一级燃 烧室的顶壁上，且所述二级燃烧室位于所述一级燃烧室的上方并与所述一级燃烧室的排烟 口连通，所述二级燃烧室的侧室壁上设置有二次进风口，所述除尘室的顶部设置有排气口。 优选地，所述受热室内部设置有多个沿竖直方向分布的受热管组，每个所述受热 管组均设置有至少一个受热管层，各所述受热管层均设置有多个并排且间隔排列的受热 管，且每个所述受热管组均是一侧与所述受热室的内壁相抵、另一侧与所述受热室的内壁 保持间距，沿竖直方向每相邻的两个所述受热管组的正投影彼此交错，且每个所述受热管 层均倾斜设置以使每层中各所述受热管的轴向一端均高于轴向另一端。 优选地，每个所述受热管组均设置有上下间隔铺设的两层所述受热管层及位于该 两层所述受热管之间的过风间隙层，每相邻的两个所述受热管组的过风间隙层相互连通， 沿竖直方向靠近所述二级燃烧室的所述过风间隙层的进风端与所述二级燃烧室连通、靠近 所述除尘室的所述过风间隙层的出风端与所述除尘室连通。 优选地，所述除尘室内设置有沿竖直方向排列的多层连接水管及连接在各所述连 接水管上的除尘喷头，且各所述连接水管沿水平方向延伸，各所述连接水管均与所述进水 管连通，所述除尘喷头与所述连接水管连通且所述除尘喷头的喷口朝向上方。 优选地，所述除尘室内还设有集水槽，所述集水槽呈漏斗状、位于所述除尘室的底 部且开口朝上，所述集水槽的底部两侧通过排污水管与外部水池连通。 优选地，所述外部水池内设置有换热装置，且所述外部水池与所述进水管连通。 优选地，还包括进料装置，所述进料装置包括固定架及两个前后排列设置的翻转 板，两个所述翻转板均与所述固定架可转动地连接。 本发明提供的技术方案中，立式多层秸秆燃烧锅炉的一级燃烧室内设置有架包炉 排、翻转破包装置和排灰炉排，翻转破包装置和排灰炉排均是可以转动地，翻转破包装置包 括沿一级燃烧室的长度方向分布的第一长管、和沿长度方向分布并沿周向排列在各第一长 管上的多个拨火棒，各拨火棒伸到架包炉排上方，当成捆的秸秆被推入燃烧室、架放在架包 炉排上，翻转破包装置上的拨火棒在转动过程中可以划破、打开方捆，使成捆的秸秆散开， 可以快速充分燃烧，不仅燃烧迅速、供热高效，且燃烧充分，不会使成捆秸秆的内部燃烧不 充分形成大块焦渣；排灰炉排位于翻转破包装置下方，秸秆燃烧后的灰烬或短杆会落在排 灰炉排上，排灰炉排翻转，可以促使落下的未燃尽的短杆继续燃烧，同时可以起到清灰拨火 的作用，使燃烧更充分、确保秸秆燃尽；且翻转破包装置的管腔内均通入冷水对炉排进行降 温、防止炉排高温损坏，也一定程度保证炉排正常翻转进行破包；高低层级设置，在破开成 捆秸秆的同时，使秸秆有效散开，结合一次进风口的风量通入，秸秆可以和风饱和接触，进 行快速的充分燃烧，显著提高了燃效效率和锅炉的供热效率。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 5 CN 111594827 A 说　明　书 3/7 页 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明实施例中立式多层秸秆燃烧锅炉的整体第一角度示意图； 图2为本发明实施例中立式多层秸秆燃烧锅炉的剖视图； 图3为本发明实施例中立式多层秸秆燃烧锅炉的整体第二角度示意图； 图4为图2中标记为M的局部放大图； 图5为图2中A-F截面的俯视图； 图6为图3中标记为N的局部放大图； 图7为本发明实施例中两层翻转破包装置的示意图； 图8为本发明实施例中除尘装置的结构示意图。 图1-图8中： 1、一级燃烧室；2、二级燃烧室；3、受热室；4、除尘室；5、翻转破包装置；51、第一长 管；52、拨火棒；6、架包炉排；7、排灰炉排；8、受热管组；81、受热管层；82、过风间隙层；83、受 热管；9、连接水管；10、除尘喷头；11、进水管；12、集水槽；13、排污水管。
