技术摘要：
本发明涉及生活领域，具体是一种用于杀菌和除臭的多功能鞋柜，包括柜体，对称设置在柜体上的两个存储装置，存储装置包括电控门，空腔、设置在空腔下端的储存板、设置在储存板左侧的第一竖直传动部件、固设在空腔上端的横梁、设置在横梁内部的第二竖直传动部件、定滑轮  全部
背景技术：
现有的鞋柜，尤其是半封闭式或者全封闭式鞋柜，由于其通风效果不好，鞋子内部 散发出的异味不易挥发，且长时间存放在鞋柜内部，容易造成鞋柜内部产生异味，而且容易 滋生细菌，引发交叉感，对人体有害。
技术实现要素：

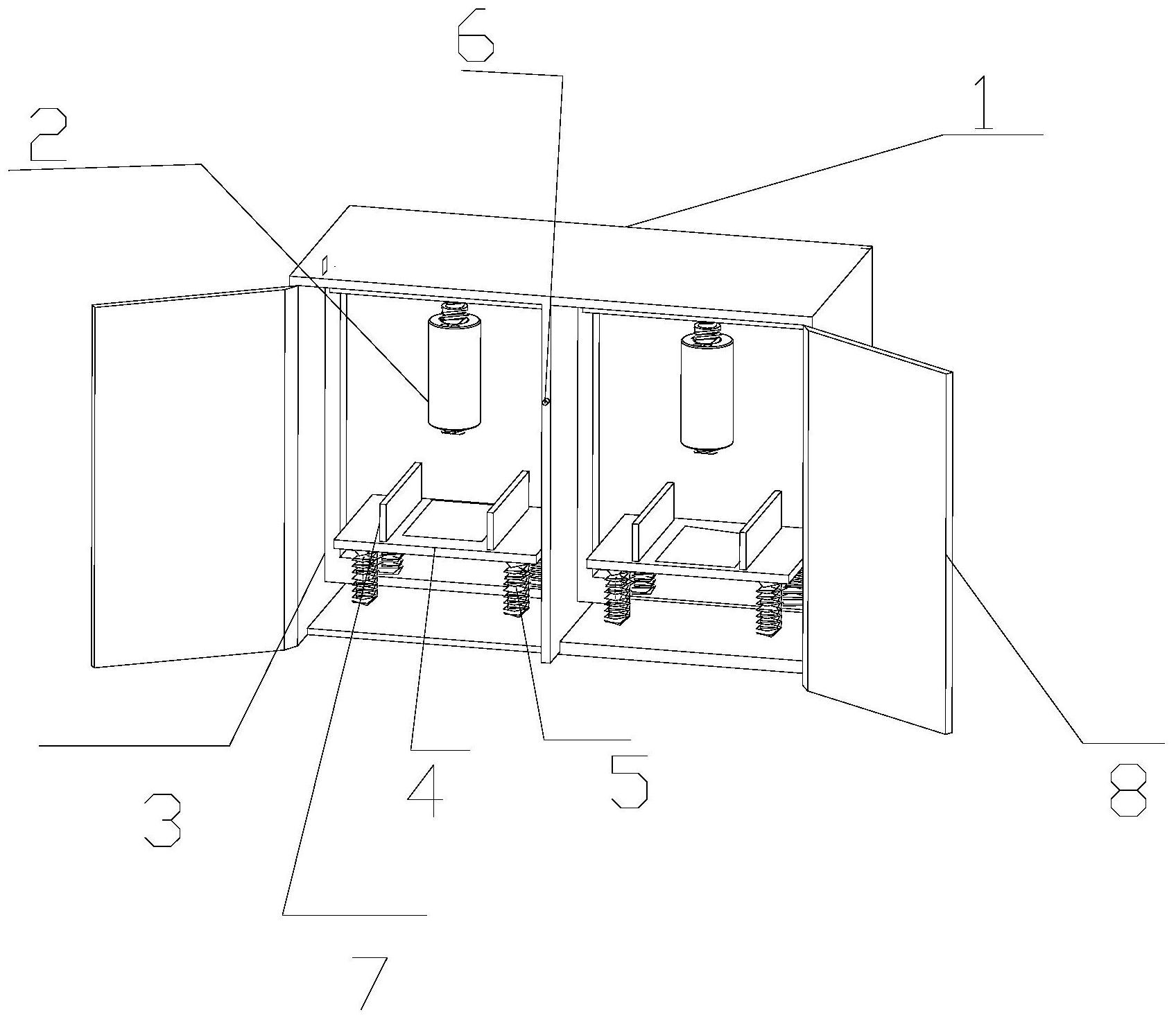

本发明为了克服现有技术的不足，提供一种能够深入鞋子内部，对鞋子内部进行 异味清除的一种用于杀菌和除臭的多功能鞋柜。 为了实现上述目的，本发明采用以下技术方案：一种用于杀菌和除臭的多功能鞋 柜，包括柜体，所述柜体左侧对应开有两个滑槽，所述存储装置包括电控门、空腔、设置在空 腔下端的储存板、设置在储存板左侧的第一竖直传动部件、固设在空腔上端的横梁、设置在 横梁内部的第二竖直传动部件、定滑轮组、位于第二竖直传动部件下端的除臭部件、位于除 臭部件外表面内侧的仿形薄膜、用于阻碍储存板下降作用的减速板、固定设置在储存板下 表面的四个弹性复位件、位于柜体内侧的内挡板、位于所述内挡板内腔的气泵、位于所述横 梁内腔的定位板、导向杆、定位导向轴承。 作为优选的，所述第一竖直传动部件包括传动板、设置在所述传动板上端左右两 侧的滑块、水平传动轴，所述滑块与水平传动轴活动连接。 作为优选的，所述第二竖直传动部件包括滚动轴承、套筒、与套筒螺纹连接的螺 杆，所述水平传动轴与所述套筒活动连接，所述套筒外表面设有螺旋滑槽。 作为优选的，所述除臭部件包括设置在除臭部件外表面内侧的开槽，所述开槽内 部连接有两根气管，所述开槽外部套有仿形薄膜。 作为优选的，所述储存板中间位置处设有两个活页板，所述活页板与储存板接触 面对称设置有转向轴，所述转向轴侧面设有定位槽，所述定位槽固定连接有减速杆，所述减 速杆另一侧设置有减速板，所述减速板与减速杆活动连接。 有益效果：本装置所设有的除臭部件解决了现有技术中不能深入鞋子内部除臭、 容易滋生细菌的技术问题，并且在除臭部件进入鞋子内部的时候具有自动对中的效果，且 在除臭时能对鞋子起到防止变形的效果，避免人体脚部因长时间处在细菌的环境中而产生 脚气，有益于人的身心健康。 附图说明 图1为本发明主视图。 图2为本发明后视图。 图3为本发明俯视图。 3 CN 111588184 A 说　明　书 2/4 页 图4为图2中A-A处剖视图。 图5为图3中C-C处剖视图。 图6为图5中K处放大图。 图7为图5中P处放大图。 图8为图3中D-D处剖视图。 图9为图3中B-B处剖视图。 图10为本发明滑轮组结构断面图。 图11为图5中N处放大图。
