技术摘要：
本发明涉及家居建材领域，具体公开了一种通用连接件、连接组件及淋浴房。其中的通用连接件包括安装基部和承插部，所述的承插部包括两个并行设置承插臂，两个所述承插臂的一端与安装基部固定连接；两个所述的承插臂之间构成插槽，所述插槽的内壁沿承插臂的长度方向部分  全部
背景技术：
在家居建材领域中，大量采用预制式拼接结构，例如淋浴房等。在各类拼接结构 中，普遍以模块化加工，并在施工现场使用各类连接件来进行连接。 申请公布号为CN  107747579A的中国发明专利申请公开了一种连接件及使用该连 接件的框架结构，具体包括插座、插销和涨紧销，插座上设有插槽，插销插入插槽内并通过 涨紧销压紧，从而实现各个模块之间的连接。但该连接件仅适用于型材与型材之间的连接， 对于框架结构中常见的无框模块则很难实现连接，例如无框转轴门即无法采用上述连接件 直接安装。 本发明的目的即是针对现有技术中存在的上述问题，设计一种通用连接件，以同 时满足有框模块和无框模块的连接，提高零部件的通用性，降低生产成本。
技术实现要素：

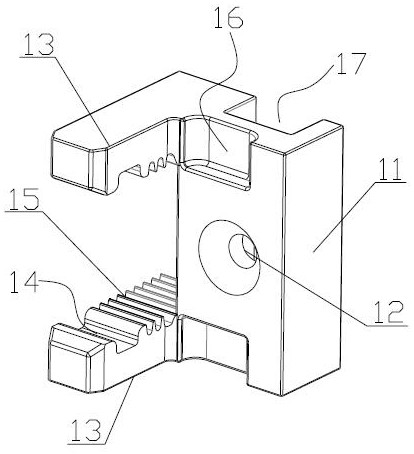

本发明要解决的技术问题是提供一种通用连接件、连接组件及淋浴房，其中的通 用连接件可以同时满足有框式前房和无框式转轴门的连接，提高零部件的通用性，降低生 产成本。 为了解决上述技术问题，本发明提供的技术方案如下：一种通用连接件，包括安装 基部和承插部，所述的承插部包括两个并行设置承插臂，两个所述承插臂的一端与安装基 部固定连接；两个所述的承插臂之间构成插槽，所述插槽的内壁沿承插臂的长度方向部分 或全部分布有限位齿；所述插槽的内壁还设有垂直于承插臂设置的卡槽。 安装基部用于与对应的型材连接，承插部用于与配套的连接件连接，并且通过限 位齿和卡槽两种连接形式匹配不同类型的连接件，进而实现有框模块和无框模块的通用， 降低连接组件内零部件的复杂程度，降低生产和使用成本。 一种连接组件，包括插销、涨紧销和如上所述的通用连接件；其中的涨紧销包括本 体，所述的本体上设有沿长度方向贯穿本体的涨紧通道，所述本体的一端设有两个涨紧臂， 两个所述的涨紧臂之间形成与涨紧通道对应的变形空间；所述插销的一端为与涨紧臂对应 的作用端；安装时，所述的涨紧臂插入插槽内，所述插销的作用端穿过涨紧通道并插入变形 空间内，所述的插销撑开涨紧臂使涨紧臂与限位齿紧密接触。 作为优选，所述涨紧臂的外侧设有与限位齿匹配的卡齿。 作为优选，所述插销的作用端设有与涨紧臂对应的涨紧凸块。 增大涨紧臂与承插臂之间的连接力。 一种淋浴房，包括第一前房和侧板，所述的侧板上连接有过渡型材，所述的第一前 房上连接有活动型材，所述的过渡型材和活动型材之间通过如上所述的连接组件连接；其 中的过渡型材包括基板和位于基板一侧的背板，所述背板的外侧设有板材夹持组件；所述 4 CN 111577062 A 说　明　书 2/4 页 的基板上还设有与通用连接件连接的安装凸条，所述的安装凸条位于背板内侧，且所述的 安装凸条上设有第一基孔；所述安装基部的后侧设有与安装凸条匹配的定位槽，所述的安 装基部上还设有与第一基孔对应的第一安装孔；所述的活动型材与涨紧销连接。 涨紧销和活动型材连接，进而与第一前房连接，通用连接件与过渡型材连接，进而 与侧板连接。涨紧销和通用连接件通过涨紧臂与插接臂之间的涨紧力连接，使用方便，连接 可靠。 一种连接组件，包括旋转门适配件、过渡件和如上所述的通用连接件，其中的旋转 门适配件包括连接部和适配部，所述连接部的一端与适配部固定连接，另一端设有限位块； 所述安装基部的前侧设有与限位块匹配的限位凹槽；所述连接部的一侧设有第一连接孔； 所述适配部的下侧设有向下延伸的中心轴；所述的过渡件包括与插槽对应的插块，所述的 插块上设有与卡槽匹配的卡块，所述的插块上还固定连接有至少一个与承插臂对应的挡 块，所述的挡块位于承插部面向限位凹槽的一侧；所述的过渡件还包括与插块固定连接的 过渡块，所述的过渡块上设有垂直于承插臂设置并与第一连接孔对应的第二连接孔。 安装时，首先插块插入插槽内，然后旋转门适配件上的限位块插入与限位凹槽，最 后使用螺钉依次穿过第二连接孔和第一连接孔，完成安装。卡块与卡槽之间配合，在沿承插 臂长度方向进行限位，限位块和限位凹槽配合，在垂直与承插臂方向进行限位，连接可靠， 安装方便。 作为优选，所述的过渡块位于承插臂远离安装基部的一端。 一种淋浴房，包括第二前房和侧板，所述的侧板上连接有过渡型材，所述的第二前 房和过渡型材之间通过如上所述的连接组件连接；其中的过渡型材包括基板和位于基板一 侧的背板，所述背板的外侧设有板材夹持组件；所述的基板上还设有与通用连接件连接的 安装凸条，所述的安装凸条位于背板内侧，且所述的安装凸条上设有第一基孔；所述安装基 部的后侧设有与安装凸条匹配的定位槽，所述的安装基部上还设有与第一基孔对应的第一 安装孔；所述的第二前房包括门板，所述的门板通过中心轴与旋转门适配件转动连接。 作为优选，所述的第二前房还包括位于门板一侧的支撑型材，所述支撑型材的端 部设有安装槽；所述连接部的下侧设有与安装槽匹配的插接块。 作为优选，所述的支撑型材的端部设有若干第二基孔，所述的连接部上设有与第 二基孔一一对应的第二安装孔。 附图说明 图1为本发明第一实施例淋浴房的结构示意图； 图2为图1中A处的局部放大图； 图3为本发明第一实施例淋浴房中前房与侧板连接的爆炸图； 图4为本发明第一实施例淋浴房中通用连接件的结构示意图； 图5为本发明第一实施例淋浴房中涨紧销的结构示意图； 图6为本发明第一实施例淋浴房中连接组件爆炸图； 图7为本发明第一实施例淋浴房中连接组件的连接状态图； 图8为本发明第一实施例淋浴房中过渡型材的结构示意图； 图9为本发明第一实施例淋浴房中过渡型材的俯视图； 5 CN 111577062 A 说　明　书 3/4 页 图10为本发明第二实施例淋浴房的结构示意图； 图11为图10中B处的局部放大图； 图12为本发明第二实施例淋浴房中前房与侧板连接的爆炸图； 图13为本发明第二实施例淋浴房中旋转门适配件的结构示意图； 图14为本发明第二实施例淋浴房中过渡件的结构示意图 图15为本发明第二实施例淋浴房中支撑型材的结构示意图； 图16为本发明第二实施例淋浴房中支撑型材的俯视图。
