技术摘要：
本发明公开一种低影响开发下雨水分质处理及回用系统，包括：低影响开发系统、雨水分质收集处理系统、雨水回用系统、中央控制系统；所述中央控制系统分别与所述低影响开发系统、雨水分质收集处理系统、雨水回用系统相连；所述雨水分质收集处理系统与所述低影响开发系统  全部
背景技术：
随着我国人口的逐渐增加，能源也出现了短缺的问题，尤其是水资源的短缺显得 更加严重。同时，由于城市化的迅速发展，道路、建筑群等不透面积的扩大，一方面雨水不能 再入渗地下补充地下水，加上地下水的严重超采，使得城市周围的水环境和生态环境恶化； 另一方面，大雨时，径流迅速汇集造成面积水和城市局部洪灾；城市水紧缺、水环境恶化、生 态环境破坏和城市暴雨洪水等问题日益突出。 低影响开发是20世纪90年代末发展起来的暴雨管理和面源污染处理技术，旨在通 过分散的、小规模的源头控制来达到对暴雨所产生的径流和污染的控制，使开发地区尽量 接近于自然的水文循环。利用低影响开发的技术进行雨水治理是海绵城市建设的一个重要 理念。海绵城市是新一代城市雨洪管理概念，是指城市能够像海绵一样，在适应环境变化和 应对雨水带来的自然灾害等方面具有良好的弹性，也称之为“水弹性城市”。海绵城市是推 动绿色建筑建设、低碳城市发展、智慧城市形成的创新表现，是新时代特色背景下现代绿色 新技术与社会、环境、人文等多种因素下的有机结合。 然而，基于低影响开发技术的雨水分质处理及回用系统在国内应用较少，目前亟 需一种能够有效对低影响开发下的雨水进行处理及回用的系统，在接近自然水文循环的前 提下，能够有效实现对暴雨径流进行控制，减少城镇面源污染，同时，能够对雨水进行充分 收集利用，起到节约用水的目的。
技术实现要素：

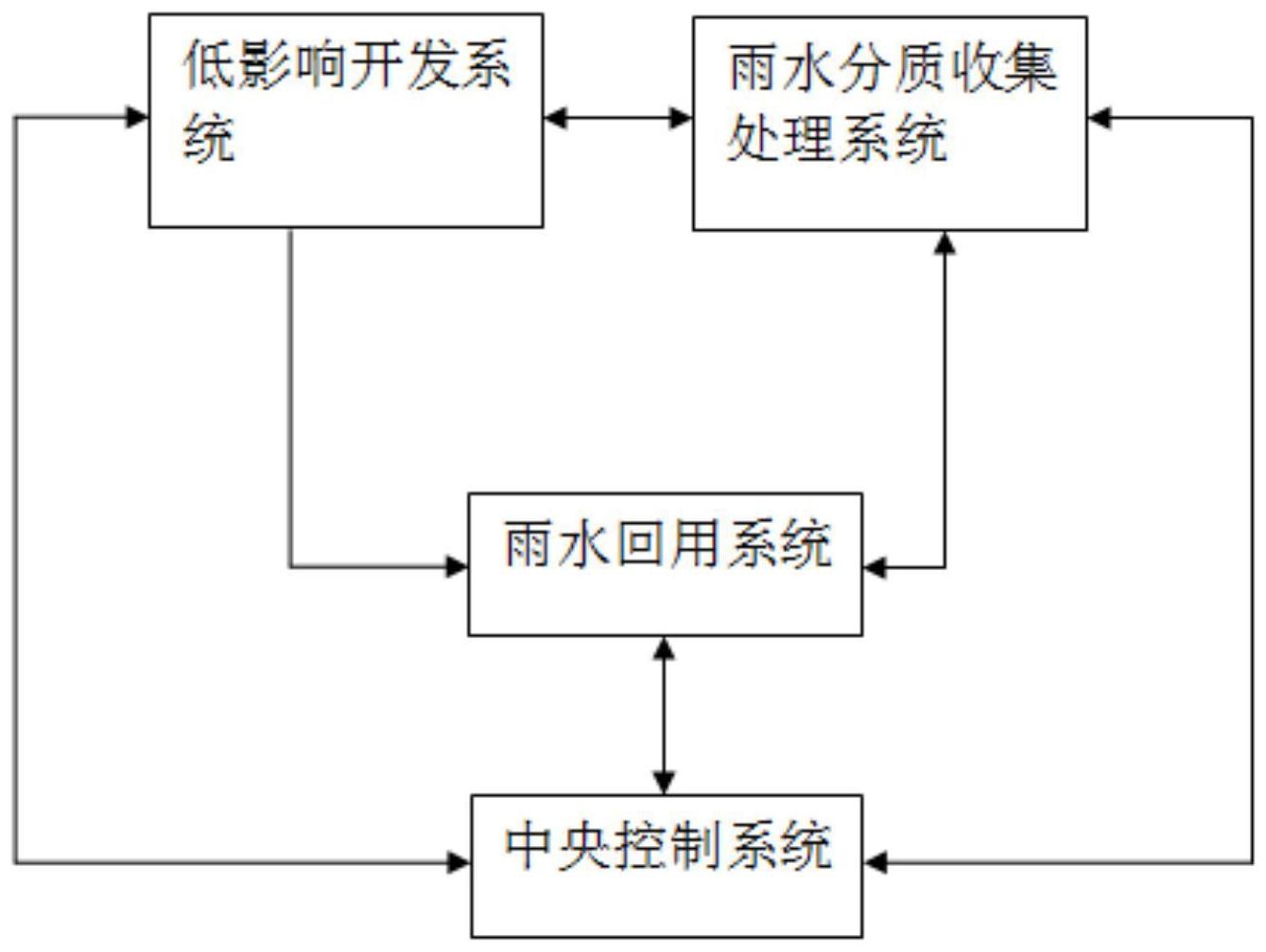

本发明的目的是提供一种低影响开发下雨水分质处理及回用系统，以解决现有技 术存在的问题，能够在接近自然水文循环的前提下，对暴雨径流进行有效控制，减少城镇面 源污染，同时，能够对雨水进行充分收集及回用。 为实现上述目的，本发明提供了如下方案：本发明提供一种低影响开发下雨水分 质处理及回用系统，包括低影响开发系统、雨水分质收集处理系统、雨水回用系统、中央控 制系统；所述中央控制系统分别与所述低影响开发系统、雨水分质收集处理系统、雨水回用 系统相连；所述雨水分质收集处理系统与所述低影响开发系统相连，所述低影响开发系统、 雨水分质收集处理系统均与所述雨水回用系统相连； 所述低影响开发系统用于对初期雨水以及下雨过程中直接流入所述低影响开发 系统的雨水进行净化处理； 所述雨水分质收集处理系统用于对所述低影响开发系统的溢流水、屋顶水、地面 水进行收集处理，对所收集的雨水进行初步过滤，并在源头对雨水进行分质处理；所述雨水 分质收集处理系统还用于对中后期雨水进行净化处理； 4 CN 111592191 A 说　明　书 2/5 页 所述雨水回用系统用于对回用水进行分质存储回用，并对净化处理不合格的回用 水进行回流再处理； 所述中央控制系统用于对所述低影响开发系统、雨水分质收集处理系统、雨水回 用系统进行水流控制。 优选地，所述低影响开发系统包括：生态植草沟、下凹式绿地、雨水花园、中的一种 或多种。 优选地，所述低影响开发系统包括由上到下依次设置的蓄水层、土壤层、填料层、 砾石层；所述蓄水层设有液位计，所述液位计与所述中央控制系统相连，用于实时监测所述 蓄水层的液位高度；所述砾石层设有第一集水管，所述第一集水管与所述雨水回用系统相 连，用于雨水的收集回用。 优选地，所述土壤层上方还设有树皮覆盖层。 优选地，所述雨水分质收集处理系统包括第一进水口、弃流管、初期雨水净化处理 装置、中后期雨水净化处理装置；所述第一进水口分别与所述弃流管、初期雨水净化处理装 置、中后期雨水净化处理装置相连接。 优选地，所述第一进水口处设有过滤装置，探测系统，所述过滤装置用于降低雨水 进入所述雨水分质收集处理系统的流速，并对超大颗粒污染物、泥沙进行初步过滤；所述探 测系统包括PH传感器、流量传感器，所述PH传感器、流量传感器均与所述中央控制系统相 连，用于根据所述PH传感器、流量传感器所采集的数据控制雨水流入所述弃流管、初期雨水 净化处理装置、中后期雨水净化处理装置。 优选地，所述过滤装置包括由上到下依次设置的卵石层、篦子、过滤网。 优选地，初期雨水净化处理装置包括蓄水池，用于对初期雨水进行暂存及沉淀处 理，并在所述中央控制系统的控制下，将所述蓄水池中的水流入所述低影响开发系统进行 进一步净化处理。 优选地，所述中后期雨水净化处理装置包括壳体，所述壳体上部设有布水管，所述 布水管与所述第一进水口相连；所述壳体从下到上依次设有第三填料层、第二填料层、第一 填料层；所述第三填料层设有第二集水管，所述第二集水管与所述雨水回用系统相连，用于 雨水的收集回用。 优选地，所述雨水回用系统包括第二进水口、若干个回水池、回流管，所述回流管 与所述中后期雨水净化处理装置相连，用于对回用水进行重新净化处理；所述第二进水口 处设有水质监测传感器，用于实时监测流入所述雨水回用系统的回用水的水质；所述水质 监测传感器与所述中央控制系统相连，通过水质监测传感器所采集的数据控制所述回用水 流入对应的回水池及回流管。 本发明公开了以下技术效果： (1)本发明通过雨水分质收集处理系统有效实现对雨水的充分收集，并对所收集 的雨水在源头进行分质处理，对于不同质量的雨水能够进行有针对性的处理，有效提高处 理速度及处理效率； (2)本发明通过低影响开发系统对初期雨水及下雨过程中直接流入低影响开发系 统的雨水进行净化处理，能够在接近自然水文循环的前提下，对暴雨径流进行有效控制，减 少城镇面源污染，同时，能够有效提高雨水处理效果； 5 CN 111592191 A 说　明　书 3/5 页 (3)本发明通过雨水回用系统对雨水进行分质回用，能够有效提高雨水的回用率， 达到节约用水的目的。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图 获得其他的附图。 图1为本发明低影响开发下雨水分质处理及回用系统结构图。
