技术摘要：
本发明公开一种小麦粉生产用小麦研磨装置及其研磨方法，本发明通过将抽麦罩放在小麦上方，抽风机开启，第三电机输出轴带动第一转动杆转动，第一转动杆带动收麦辊转动，同时第一转动杆带动第三皮带轮转动，第三皮带轮通过皮带带动第四皮带轮转动，第四皮带轮带动第二转  全部
背景技术：
小麦是小麦属植物的统称，代表种为普通小麦是禾本科植物，是一种在世界各地 广泛种植的谷类作物，小麦的颖果是人类的主食之一，磨成面粉后可制作面包、馒头、饼干、 面条等食物，发酵后可制成啤酒、酒精、白酒，或生物质燃料。 在小麦粉生产过程中，需要对小麦进行研磨，现有的小麦研磨设备需要通过抽风 机将小麦进行抽取并上料，抽风机对小麦的抽取效率并不高，从而导致小麦的上料效率不 高，同时现有的小麦研磨设备对小麦的研磨效率并不高。
技术实现要素：

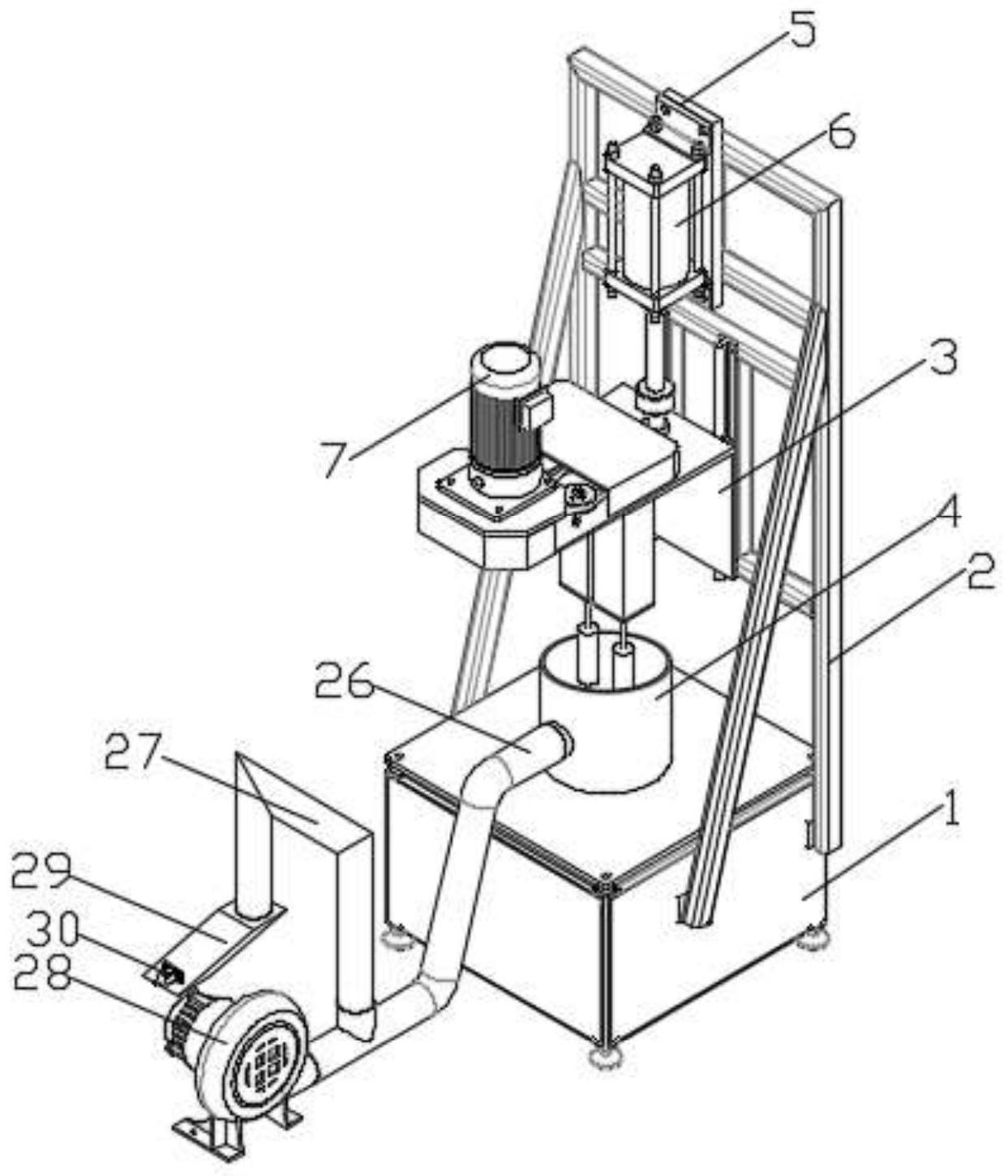

本发明的目的在于提供一种小麦粉生产用小麦研磨装置及其研磨方法，解决以下 技术问题：(1)通过将抽麦罩放在小麦上方，抽风机开启，第三电机输出轴带动第一转动杆 转动，第一转动杆带动收麦辊转动，同时第一转动杆带动第三皮带轮转动，第三皮带轮通过 皮带带动第四皮带轮转动，第四皮带轮带动第二转动杆转动，进而两个驱动辊带动收集带 转动，小麦依次经过收麦辊、收集带并穿过第二连接管、第一连接管进入研磨筒内，通过以 上结构，通过收麦辊以及收集带的设置，同时配合抽风机的设置，可以直接将小麦输送至研 磨筒内，提高小麦研磨的上料效率，解决现有技术中小麦研磨装置对小麦研磨时上料时通 过抽风机抽料，抽料效率不高的技术问题；(2)通过伸缩气缸活塞杆向下推动升降支架，进 而带动两个研磨辊进入研磨筒内，通过螺栓调节固定片，进而固定套调节研磨辊的位置，调 节至两个研磨辊接触研磨筒内壁，同时通过定位套调整固定杆的位置，进而调整张紧轮的 位置，第一电机输出轴带动双带轮转动，双带轮分别通过两个皮带带动第一皮带轮、第二皮 带轮转动，进而通过驱动杆带动研磨辊转动，第二电机通过减速器带动连接杆转动，进而带 动离心盘转动，离心盘将小麦离心至研磨筒内壁，研磨辊对研磨筒内壁的小麦进行研磨，解 决现有技术中小麦研磨装置的小麦研磨效率不高的技术问题。 本发明的目的可以通过以下技术方案实现： 一种小麦粉生产用小麦研磨装置，包括安装台，所述安装台上安装有固定架，所述 固定架上滑动安装有升降支架，所述升降支架上安装有第一电机，所述第一电机输出轴端 部安装有双带轮，所述双带轮通过两个皮带分别传动连接第一皮带轮、第二皮带轮，所述第 一皮带轮、第二皮带轮分别套设于两个驱动杆顶部，所述驱动杆贯穿固定套连接有研磨辊， 所述固定套安装于升降支架下方，所述安装台顶部安装有研磨筒，所述研磨筒内转动设置 有离心盘，所述研磨筒一侧连通有第一连接管，所述第一连接管远离研磨筒一端连接抽风 机的抽风口，所述第一连接管上连通有第二连接管，所述第二连接管远离第一连接管一端 连通抽麦罩顶部，所述抽麦罩上安装有第三电机，所述第三电机输出轴贯穿抽麦罩连接有 4 CN 111589517 A 说　明　书 2/4 页 第一转动杆，所述第一转动杆远离第三电机一端转动连接抽麦罩内壁，所述第一转动杆上 套设有第三皮带轮，所述第一转动杆上安装有收麦辊，所述第三皮带轮通过皮带传动连接 第四皮带轮，所述第四皮带轮套设于第二转动杆上，所述抽麦罩内转动设置有两个驱动辊， 两个驱动辊通过收集带传动连接。 进一步的，所述固定架上安装有固定板，所述固定板安装于固定架一侧，所述固定 板上安装有伸缩气缸，所述伸缩气缸活塞杆端部连接有升降支架，所述固定架上安装有滑 轨，所述升降支架上安装有滑块，所述升降支架通过滑块滑动连接固定架上的滑轨。 进一步的，所述升降支架上开设有第一腰形槽，所述驱动杆活动贯穿驱动杆，所述 升降支架两侧开设有两个第二腰形槽，两个第二腰形槽分别设置于第一腰形槽两侧，所述 固定套顶部安装有固定片，所述驱动杆贯穿固定片，所述固定片上开设有四个通孔，四个通 孔两两对称开设于固定片两侧，所述通孔内安装有螺栓，固定片通过螺栓连接第二腰形槽。 进一步的，所述升降支架上开设有两个第三腰形槽，所述第三腰形槽上贯穿有固 定杆，所述固定杆上安装有定位套，所述定位套设置于升降支架下方，所述固定杆通过定位 套安装于升降支架上，所述固定杆顶部套设有张紧轮，两个张紧轮分别接触两个皮带。 进一步的，所述离心盘上安装有连接杆，所述连接杆安装于离心盘底部圆心位置， 所述连接杆贯穿研磨筒底部连接有轴套，所述轴套顶部安装有基座，所述轴套通过基座固 定于安装台内壁顶部，所述连接杆连接减速器的输出轴，所述减速器输入轴连接第二电机 的输出轴。 进一步的，所述安装台内安装有固定梁，所述轴套固定连接固定梁。 进一步的，其中一个所述驱动辊套设于第二转动杆上，所述第二转动杆两端均转 动连接抽麦罩内壁，所述抽麦罩为底部敞开式结构。 进一步的，一种小麦粉生产用小麦研磨装置的研磨方法，包括如下步骤： 步骤一：将抽麦罩放在小麦上方，抽风机开启，第三电机输出轴带动第一转动杆转 动，第一转动杆带动收麦辊转动，同时第一转动杆带动第三皮带轮转动，第三皮带轮通过皮 带带动第四皮带轮转动，第四皮带轮带动第二转动杆转动，进而两个驱动辊带动收集带转 动，小麦依次经过收麦辊、收集带并穿过第二连接管、第一连接管进入研磨筒内； 步骤二：伸缩气缸活塞杆向下推动升降支架，进而带动两个研磨辊进入研磨筒内， 通过螺栓调节固定片，进而固定套调节研磨辊的位置，调节至两个研磨辊接触研磨筒内壁， 同时通过定位套调整固定杆的位置，进而调整张紧轮的位置，第一电机输出轴带动双带轮 转动，双带轮分别通过两个皮带带动第一皮带轮、第二皮带轮转动，进而通过驱动杆带动研 磨辊转动，第二电机通过减速器带动连接杆转动，进而带动离心盘转动，离心盘将小麦离心 至研磨筒内壁，研磨辊对研磨筒内壁的小麦进行研磨。 本发明的有益效果： (1)本发明的一种小麦粉生产用小麦研磨装置及其研磨方法，通过将抽麦罩放在 小麦上方，抽风机开启，第三电机输出轴带动第一转动杆转动，第一转动杆带动收麦辊转 动，同时第一转动杆带动第三皮带轮转动，第三皮带轮通过皮带带动第四皮带轮转动，第四 皮带轮带动第二转动杆转动，进而两个驱动辊带动收集带转动，小麦依次经过收麦辊、收集 带并穿过第二连接管、第一连接管进入研磨筒内，通过以上结构，通过收麦辊以及收集带的 设置，同时配合抽风机的设置，可以直接将小麦输送至研磨筒内，提高小麦研磨的上料效 5 CN 111589517 A 说　明　书 3/4 页 率； (2)通过伸缩气缸活塞杆向下推动升降支架，进而带动两个研磨辊进入研磨筒内， 通过螺栓调节固定片，进而固定套调节研磨辊的位置，调节至两个研磨辊接触研磨筒内壁， 同时通过定位套调整固定杆的位置，进而调整张紧轮的位置，第一电机输出轴带动双带轮 转动，双带轮分别通过两个皮带带动第一皮带轮、第二皮带轮转动，进而通过驱动杆带动研 磨辊转动，第二电机通过减速器带动连接杆转动，进而带动离心盘转动，离心盘将小麦离心 至研磨筒内壁，研磨辊对研磨筒内壁的小麦进行研磨，通过以上结构，通过离心盘将小麦离 心至研磨筒内壁，两个研磨辊对小麦进行研磨，在小麦研磨的同时通过离心促进研磨过程 中小麦的混合，研磨效率高。 附图说明 下面结合附图对本发明作进一步的说明。 图1是本发明一种小麦粉生产用小麦研磨装置的结构示意图； 图2是本发明抽麦罩的内部结构图； 图3是本发明研磨筒的内部结构图； 图4是本升降支架的俯视图； 图5是本发明双带轮的安装视图； 图6是本发明张紧轮的安装视图； 图7是本发明驱动杆的内部结构图； 图8是本发明研磨辊的安装视图； 图9是本发明安装台的内部结构图。 图中：1、安装台；2、固定架；3、升降支架；4、研磨筒；5、固定板；6、伸缩气缸；7、第一 电机；71、双带轮；8、第一皮带轮；9、第二皮带轮；10、驱动杆；11、固定套；111、固定片；112、 通孔；12、第一腰形槽；13、第二腰形槽；14、第三腰形槽；15、张紧轮；16、固定杆；17、定位套； 18、研磨辊；19、离心盘；20、连接杆；21、基座；22、轴套；23、减速器；24、第二电机；25、固定 梁；26、第一连接管；27、第二连接管；28、抽风机；29、抽麦罩；30、第三电机；31、收麦辊；32、 第一转动杆；33、第三皮带轮；34、第四皮带轮；35、第二转动杆；36、驱动辊；37、收集带。
