技术摘要：
本发明公开了一种自动更换滤网的水污染处理装置，包括箱体，箱体顶壁设置有开口向上的入口斗槽，箱体顶壁设置有开口向上且位于入口斗槽右侧的上侧分离管，入口斗槽与上侧分离管底壁设置有沉淀分离腔，沉淀分离腔底壁设置有开口向下的下层排出槽，下层排出槽顶壁与底壁  全部
背景技术：
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中 的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水 生生物，影响饮用水源、风景区景观。 现阶段的污水处理装置在过滤前不进行处理，过滤难度极大增加且过滤物混杂在 一起不易分别针对性处理，水污染处理效率较低，而且污水处理装置的过滤网长时间不更 换，随着使用时间的增长装置的处理能力下降，且现阶段的装置过滤网更换十分麻烦。
技术实现要素：

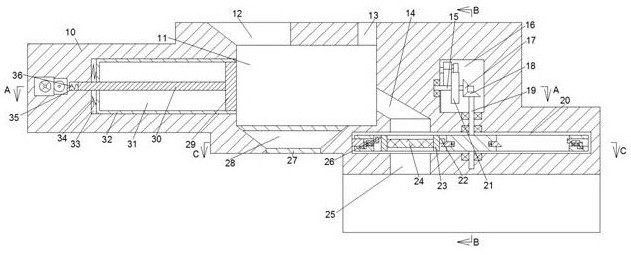

针对上述技术的不足，本发明提出了一种自动更换滤网的水污染处理装置，能够 克服上述缺陷。 本发明的一种自动更换滤网的水污染处理装置，包括箱体，所述箱体顶壁设置有 开口向上的入口斗槽，所述箱体顶壁设置有开口向上且位于所述入口斗槽右侧的上侧分离 管，所述入口斗槽与所述上侧分离管底壁设置有沉淀分离腔，所述沉淀分离腔底壁设置有 开口向下的下层排出槽，所述下层排出槽顶壁与底壁上下对称设置有密封板，所述沉淀分 离腔左端壁设置有开口向右的液压缸滑槽，所述液压缸滑槽处设置有静置分离机构，所述 沉淀分离腔右端壁固定连接有中层排出管，所述中层排出管右端底壁设置有转盘腔，所述 转盘腔内设置有圆盘，所述圆盘与转盘轴固定连接，所述转盘轴与所述箱体转动连接，所述 圆盘内均匀设置有四个上下相通的圆槽，所述圆槽处设置有滤网更换机构，所述圆盘远离 其轴线的端壁设置有开口背向所述圆盘轴线的环形槽，所述转盘腔右前侧端壁上固定连接 有弧形块，所述弧形块与所述环形槽滑动连接，所述转盘腔底壁设置有位于所述中层排出 管下侧且开口向下的排出管。 优选地，所述转盘腔前端顶壁设置有开口向下的进给槽，所述进给槽前端壁设置 有开口向前的推入槽，所述进给槽内滑动连接有活动滤网零件，所述进给槽内滑动连接有 位于活动滤网零件上侧的下压块，所述下压块顶壁与所述进给槽之间通过第一弹簧连接， 所述转盘腔后端底壁设置有开口向上的第一滑槽，所述第一滑槽内滑动连接有活动滤网零 件。 优选地，所述转盘轴顶壁固定连接有下锥齿轮，所述下锥齿轮位于棘轮腔内，所述 下锥齿轮与位于其上侧的上锥齿轮啮合连接，所述上锥齿轮与棘轮轴右端固定连接诶，所 述棘轮轴与位于所述上锥齿轮左侧的棘轮动力连接，所述棘轮位于所述棘轮腔内，所述棘 轮腔内设置有位于所述棘轮上侧的摆杆，所述摆杆与摆轴固定连接，所述摆轴与所述箱体 转动连接，所述摆轴与所述棘轮腔左端壁之间通过扭簧连接，所述摆杆前后端对称转动连 4 CN 111569528 A 说　明　书 2/6 页 接有旋转销，所述旋转销与棘爪固定连接，后侧所述棘爪比前侧所述棘爪长，前后所述棘爪 均与所述棘轮滑动连接。 优选地，所述摆杆后端上侧设置有电磁铁，所述摆杆后端下侧设置一有第一滑块， 所述第一滑块底壁固定连接有第二滑块，所述第二滑块位于开口向下的第二滑槽内且与其 滑动连接，所述第二滑块顶壁与所述第二滑槽之间通过第二弹簧连接，所述第二滑槽位于 所述第一滑槽上侧。 优选地，所述静置分离机构包括设置于所述液压缸滑槽内且与其滑动连接的液压 缸，所述液压缸左端壁与所述液压缸滑槽之间通过第三弹簧连接，所述液压缸右端壁设置 有开口向右的活塞滑槽，所述活塞滑槽内滑动连接有活塞，所述活塞左端壁固定连接有滑 板，所述滑板与开口向右的滑板滑槽滑动连接，所述滑板左端壁与所述滑板滑槽之间通过 第四弹簧连接，所述液压缸左端壁前后对称固定连接有第一拉绳，所述第一拉绳左端第一 绕线器连接，所述滑板后端壁固定连接有第二拉绳，所述第二拉绳左端与第二绕线器连接， 前后所述第一绕线器均与电机轴固定连接且均位于绕线器槽内，所述绕线器槽内设置有位 于所述绕线器槽内且与所述电机轴固定连接的大齿轮，所述电机轴后端与电机动力连接。 优选地，所述第二绕线器前端壁与小齿轮固定连接，所述小齿轮能够与所述大齿 轮啮合连接，所述小齿轮与齿轮轴固定连接，所述齿轮轴前端与第三滑块固定连接诶，所述 第三滑块位于第三滑槽内且与其滑动连接，所述第三滑块前端壁设置有开口向前的通槽， 所述第三滑块前端壁与所述第三滑槽之间通过第五弹簧连接，所述第三滑块前端壁与第一 斜块左端斜面滑动连接，所述第一斜块位于第一斜块槽内且与其滑动连接，所述第一斜块 前端壁固定连接有第四滑块，所述第四滑块位于开口向后的第四滑槽内且与其滑动连接， 所述第四滑块右端壁与所述第四滑槽之间通过第六弹簧连接，所述第一斜块右端斜面与位 于其后侧的第二斜块滑动连接，所述第二斜块位于开口向后的第二斜块槽内且与其滑动连 接，所述第二斜块前端壁与所述第二斜块槽之间通过第七弹簧连接。 优选地，所述滤网更换机构包括设置于所述圆槽靠近所述圆盘轴线的端壁上且开 口背向所述圆盘轴线的第三斜块槽，所述第三斜块槽内滑动连接有第三斜块，所述第三斜 块靠近所述圆盘轴线的端壁与所述第三斜块槽之间通过第八弹簧连接，所述圆槽远离所述 圆盘轴线的一侧设置有位于所述环形槽内的支撑块，所述支撑块远离所述圆盘轴线的端壁 能够与所述弧形块滑动连接，所述支撑块顶壁设置有开口向上的第五滑槽，所述第五滑槽 内滑动连接有圆槽搭钩，所述圆槽搭钩底壁与所述第五滑槽之间通过第九弹簧连接，所述 支撑块底壁固定连接有第五滑块，所述第五滑块位于开口向上的第六滑槽内且与其滑动连 接，所述第五滑块远离所述圆盘轴线的端壁与所述第六滑槽之间通过第十弹簧连接。 优选地，所述活动滤网零件包括支撑环，所述支撑环靠近所述圆盘轴线的端壁固 定连接有能够与所述第三斜块顶端斜面滑动连接的支撑环挡块，所述支撑环远离所述圆盘 轴线的端壁固定连接有能够与所述圆槽搭钩顶壁滑动连接的支撑环搭钩，所述支撑环内环 壁之间固定连接有滤网，前侧所述圆槽及右侧所述圆槽内设置有活动滤网零件。 有益效果为：本发明装置在过滤前进行静置处理，极大降低了过滤难度且过滤物 分开收集，便于后续对过滤物进行针对性处理，水污染处理效率较高，而且污水处理装置的 过滤网隔一定时间进行更换，从而保证了装置处理能力的持续性上升，本装置过滤网更换 十分方便且自动化，其中静置分离机构能够对污水进行预处理，初步分离不同过滤物，减轻 5 CN 111569528 A 说　明　书 3/6 页 后续的过滤压力且能够针对性地对不同过滤物进行处理，滤网更换机构能够方便地更换滤 网，延长了装置的有效过滤时长。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1为本发明的一种自动更换滤网的水污染处理装置结构示意图； 图2为本发明实施例图1中A-A局部示意图； 图3为本发明实施例图1中B-B示意图； 图4为本发明实施例图1中C-C局部示意图。
