技术摘要：

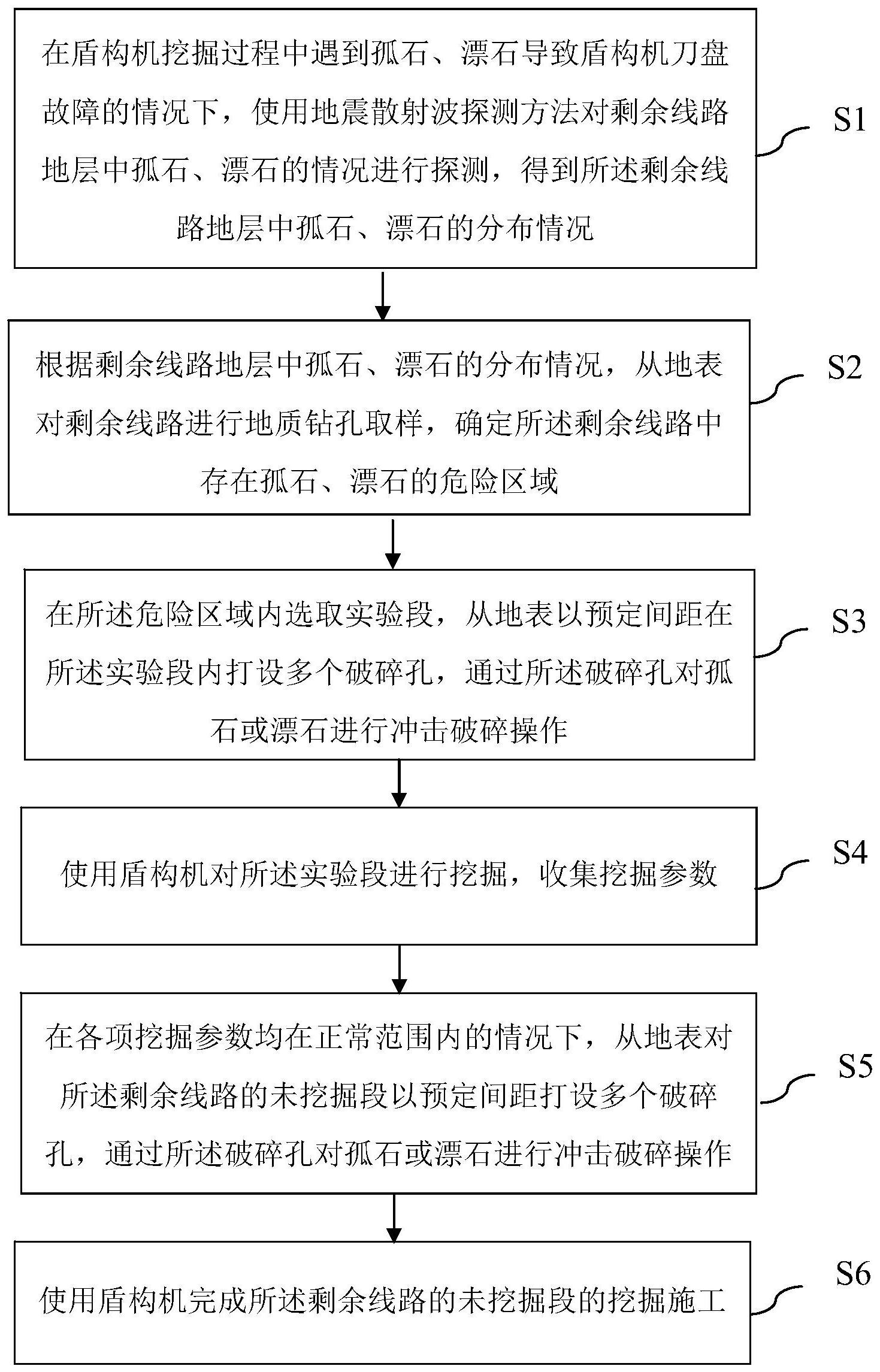

本发明提供了一种盾构穿越孤石、漂石地层中密打孔的施工方法，包括步骤：S1)在盾构机挖掘过程中遇到孤石、漂石导致盾构机刀盘故障的情况下，使用地震散射波探测方法对剩余线路地层中孤石、漂石的情况进行探测，得到剩余线路地层中孤石、漂石的分布情况；S2)从地表对剩  全部
背景技术：
目前针对我国不同城市的多种地质条件，盾构法施工技术已不断成熟和完善，积 累了大量成功案例学习和借鉴，但是围绕施工成本、工期、安全等方面，对于一些敏感地层 的盾构机的适应性研究和施工技术管理，仍需面对很多现实问题。例如，虽然已有对孤石的 盾构施工技术和处理方法，但关于卵石混合土地层中存在孤石、漂石给土压盾构施工带来 的施工困难，还缺乏研究和相关考证。
技术实现要素：
本发明提供一种盾构穿越孤石、漂石地层中密打孔的施工方法，降低了盾构机的 故障率，解决了盾构机穿越孤石或漂石地层频出故障的难题，提高了施工效率。 本发明提供的盾构穿越孤石、漂石地层中密打孔的施工方法，包括以下步骤：S1) 在盾构机挖掘过程中遇到孤石、漂石导致盾构机刀盘故障的情况下，使用地震散射波探测 方法对剩余线路地层中孤石、漂石的情况进行探测，得到所述剩余线路地层中孤石、漂石的 分布情况；S2)根据剩余线路地层中孤石、漂石的分布情况，从地表对剩余线路进行地质钻 孔取样，确定所述剩余线路中存在孤石、漂石的危险区域；S3)在所述危险区域内选取实验 段，从地表以预定间距在所述实验段内打设多个破碎孔，通过所述破碎孔对孤石或漂石进 行冲击破碎操作；S4)使用盾构机对所述实验段进行挖掘，收集挖掘参数；S5)在各项挖掘参 数均在正常范围内的情况下，从地表对所述剩余线路的未挖掘段以预定间距打设多个破碎 孔，通过所述破碎孔对孤石或漂石进行冲击破碎操作；S6)使用盾构机完成所述剩余线路的 未挖掘段的挖掘施工。 优选地，所述步骤S1)使用地震散射波探测方法对剩余线路地层中孤石、漂石的情 况进行探测，包括：在剩余线路地表间隔预定距离布置探测导线；在每条探测导线上布置多 个与信号接收处理仪器连接的信号传感器；采用与信号接收处理仪器连接的敲击锤依次敲 击各传感器位置地面以产生地震散射波，并通过传感器、导线将所述地震散射波反馈至终 端信号接收处理仪器；通过所述终端信号接收处理仪器得出的各传感器位置的震动频率， 得到剩余线路孤石、漂石分布图。 优选地，所述预定距离为2-3米。 优选地，所述施工方法还包括：在步骤S2)之后，对所述危险区域的取样进行检测， 确定所述剩余线路危险区域地层中的孤石或漂石的强度；步骤S6)还包括，使用盾构机根据 所述剩余线路危险区域地层中的孤石或漂石的强度，完成所述剩余线路的未挖掘段的挖掘 施工。 优选地，所述步骤S3)中，从地表以预定间距打设多个破碎孔，通过所述破碎孔对 4 CN 111577300 A 说　明　书 2/5 页 孤石或漂石进行冲击破碎操作，包括：采用梅花型布孔方式，布置打设多个破碎孔；采用全 液压多功能钻机通过所述破碎孔对孤石或漂石进行冲击破碎操作。 优选地，所述步骤S3)中，通过所述破碎孔对孤石或漂石进行冲击破碎操作之后， 还包括：对所述多个破碎孔采用浆液进行封堵回填。 优选地，所述步骤S4)中，所述挖掘参数包括以下中的一者或多者：挖掘行程；盾构 机土仓内土压；盾构机总推力；刀盘马达总扭矩；盾构机推进速度。 优选地，所述步骤S5)中，从地表对所述剩余线路的未挖掘段以预定间距打设多个 破碎孔，通过所述破碎孔对孤石或漂石进行冲击破碎操作，包括：采用梅花型方式布置打设 多个破碎孔；采用全液压多功能钻机通过所述破碎孔对孤石或漂石进行冲击破碎操作。 优选地，所述步骤S5)中，通过所述破碎孔对孤石或漂石进行冲击破碎操作之后， 还包括：对所述多个破碎孔采用浆液进行封堵回填。 本发明提供的盾构穿越孤石、漂石地层中密打孔的施工方法，使用地震散射波探 测方法对剩余线路地层中孤石、漂石的情况进行探测，得到剩余线路地层中孤石、漂石的分 布情况，以指导后续的盾构机挖掘工作；通过地质钻孔取样验证得到剩余线路孤石、漂石分 布图的准确性，同时将孤石或漂石分布密集区域，确定为剩余线路存在孤石、漂石的危险区 域；在所述危险区域内选取实验段，从地表以预定间距在所述实验段内打设多个破碎孔，通 过所述破碎孔对孤石或漂石进行冲击破碎操作；使用盾构机对所述实验段进行挖掘，收集 挖掘参数，以判断上述方案是否有效和可行，能够保证盾构机的正常掘进，为后续施工提供 数据支撑；在各项挖掘参数均在正常范围内的情况下，从地表对剩余线路的未挖掘段以预 定间距打设多个破碎孔，通过所述破碎孔对孤石或漂石进行冲击破碎操作；使用盾构机完 成剩余线路的未挖掘段的挖掘施工，降低了盾构机的故障率，解决了盾构机穿越孤石或漂 石地层频出故障的难题，提高了施工效率。 本发明实施例的其它特征和优点将在随后的
