技术摘要：
本发明公开了一种逆变模块驱动保护装置用高效冷却机构，包括外壳、水箱、进入管、水泵和固定箱，本发明通过在外壳后端安装有收集装置，在收集装置内设置有独立的高效滤网能对灰尘进行阻挡；在收集装置内安装有清扫机构，能在传动机构的控制下时毛刷辊进行转动，对高效  全部
背景技术：
逆变器是把直流电能(电池、蓄电瓶)转变成定频定压或调频调压交流电(一般为 220V,50Hz正弦波)的转换器。它由逆变桥、控制逻辑和滤波电路组成，在逆变器工作时需要 采用到专用的驱动保护装置来对模块进行保护，而在驱动保护装置内需要安装冷却机构来 在驱动保护装置工作时，对内部进行稳定高效的冷却导热。 在驱动保护装置用高效冷却机构进行实际使用时，由于现有的高效冷却机构只简 单的对热量进行抽出，在抽取后端背面排风出容易堆积大量灰尘，需要人工进行清理，清理 较为困难，并且冷却水箱入口处容易造成杂质堵塞，长时间不使用时水箱的密封性较差，容 易造成内部腐蚀。
技术实现要素：

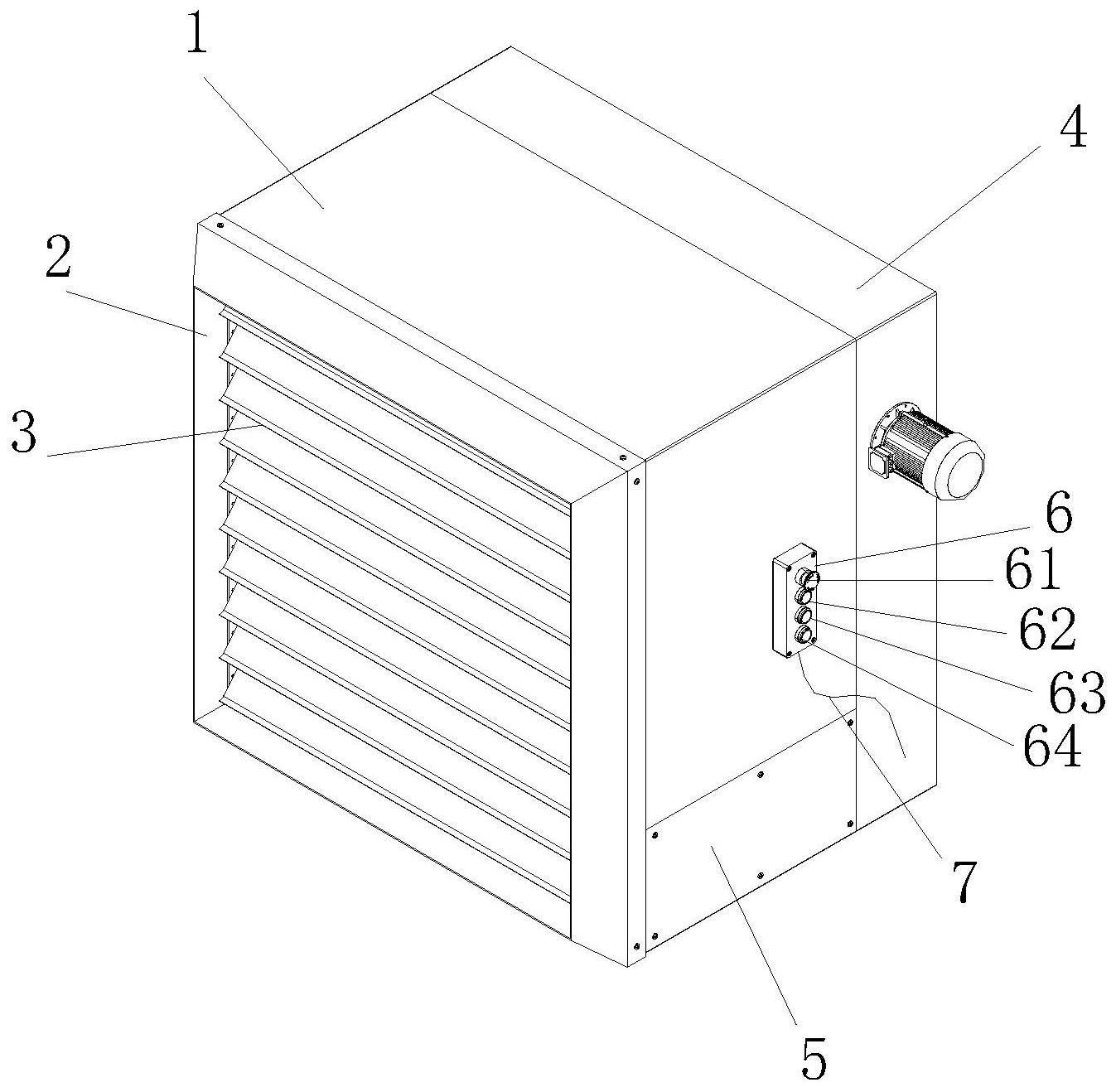

因此，为了解决上述不足，本发明在此提供一种逆变模块驱动保护装置用高效冷 却机构。 本发明是这样实现的，构造一种逆变模块驱动保护装置用高效冷却机构，该装置 包括外壳，所述外壳前端面四端通过螺栓与固定盖相固定，所述固定盖内中部嵌入有百叶 板，所述外壳右侧下端通过螺栓固定有盖板，所述外壳右侧中部安装有控制器，所述控制器 底部与电源线相接，所述外壳内前端安装有冷却铜管，所述冷却铜管底部设置有水箱，所述 冷却铜管背面设置有集风罩，所述集风罩背面与风机相接，所述水箱顶部后端通过进入管 与冷却铜管相接，所述水箱左端安装有水泵，所述水泵前端面抽水管与水箱相接，所述水泵 顶部右端通过排水管与冷却铜管相接，所述水箱内上端设置有固定箱，所述外壳后端安装 有收集装置，所述固定箱内安装有辅助装置，所述收集装置包括壳体、电机、高效滤网、收集 盒、初效滤网和清扫机构，所述壳体右侧上端通过螺栓与电机相接，所述电机背面上端嵌入 有高效滤网，所述壳体内下端置放有收集盒，所述壳体前端面上端嵌入有初效滤网，所述壳 体内上端设置有清扫机构，所述壳体前端面与外壳焊接固定。 优选的，所述清扫机构包括传动箱、传动机构、毛刷辊、刷毛和刮板，所述传动箱顶 部与壳体相固定，所述传动箱内设置有传动机构，所述传动箱左侧中部与毛刷辊相接，并且 毛刷辊左侧与壳体转动连接，所述毛刷辊外径表面粘接有刷毛，所述刷毛之间嵌入有刮板。 优选的，所述传动机构包括圆盘、接入轴、拨动柱、转动盘、固定件和传动轴，所述 圆盘右侧中部固定有接入轴，并且接入轴右侧依次贯穿传动箱和壳体与电机左侧输出轴进 行固定，所述圆盘左侧固定有拨动柱，所述拨动柱活动嵌入至转动盘内，所述转动盘左侧通 过螺栓与固定件相固定，所述固定件左侧活动嵌入有传动轴，所述传动轴左侧贯穿传动箱 与毛刷辊相固定。 4 CN 111587040 A 说　明　书 2/5 页 优选的，所述辅助装置包括支座、齿条杆、齿轮、转动杆、转动钮、导向轮、固定底座 和活动板，所述支座均设置有两组，并且两组支座背面与固定箱通过螺栓进行固定，所述支 座内前端被齿条杆贯穿，所述齿条杆前端中部与齿轮相互啮合，所述齿轮内中部被转动杆 插入，所述转动杆顶部贯穿水箱与转动钮相接，所述齿条杆背面中部与导向轮相接触，所述 导向轮底部通过固定底座与固定箱相固定，所述齿条杆贯穿固定箱与活动板焊接固定。 优选的，所述控制器前端面由上至下安装有急停按钮、第一开关、第二开关和第三 开关，所述急停按钮通过控制器与电源线电连接，所述第一开关通过控制器与风机电连接， 所述第二开关通过控制器与水泵电连接，所述第三开关通过控制器与电机电连接。 优选的，所述壳体左侧安装有密闭盖，并且壳体与密闭盖通过螺栓进行固定。 优选的，所述收集盒背面中部开设有把槽，并且收集盒顶部前后两端向内倾斜。 优选的，所述刷毛和刮板均与前后两端初效滤网和高效滤网相接触，并且刮板为 梯形状。 优选的，所述转动盘内中部开设有十字槽，并且拨动柱活动嵌入至转动盘内中部 十字槽内。 优选的，所述活动板右端上下两端粘接有一层硅胶层，并且硅胶层呈弧形状。 优选的，所述刷毛采用PP塑料材质。 优选的，所述转动盘采用合金钢材质。 本发明具有如下优点：本发明通过改进在此提供一种逆变模块驱动保护装置用高 效冷却机构，与同类型设备相比，具有如下改进： 优点1：本发明所述一种逆变模块驱动保护装置用高效冷却机构，通过在外壳后端 安装有收集装置，在收集装置内设置有独立的高效滤网能对灰尘进行阻挡。 优点2：本发明所述一种逆变模块驱动保护装置用高效冷却机构，在收集装置内安 装有清扫机构，能在传动机构的控制下时毛刷辊进行转动，对高效滤网内侧上端的灰尘扫 落，并且毛刷辊内安装有刮板，刮板刮动滤网能使得滤网振动，灰尘容易掉落到底部收集盒 内进行收集。 优点3：本发明所述一种逆变模块驱动保护装置用高效冷却机构，通过在水箱内上 端安装有辅助装置，辅助装置由顶部的转动钮进行控制，使得内部的齿轮齿条传动，活动板 即可向右推出，能对水箱入口处的隔网进行刮扫，防止堵塞，并且持续向右移动则可以密闭 入口处，操作方便，并且密封效果好。 附图说明 图1是本发明结构示意图； 图2是本发明外壳内部结构示意图； 图3是本发明水箱结构示意图； 图4是本发明水箱内部结构示意图； 图5是本发明收集装置结构示意图； 图6是本发明壳体内部结构示意图； 图7是本发明清扫机构结构示意图； 图8是本发明传动机构结构示意图； 5 CN 111587040 A 说　明　书 3/5 页 图9是本发明辅助装置结构示意图。 其中：外壳-1、固定盖-2、百叶板-3、收集装置-4、盖板-5、控制器-6、急停按钮-61、 第一开关-62、第二开关-63、第三开关-64、电源线-7、冷却铜管-8、水箱-9、集风罩-10、风 机-11、进入管-12、辅助装置-13、水泵-14、固定箱-15、壳体-41、电机-42、高效滤网-43、收 集盒-44、初效滤网-45、清扫机构-46、传动箱-461、传动机构-462、毛刷辊-463、刷毛-464、 刮板-465、圆盘-4621、接入轴-4622、拨动柱-4623、转动盘-4624、固定件-4625、传动轴- 4626、支座-131、齿条杆-132、齿轮-133、转动杆-134、转动钮-135、导向轮-136、固定底座- 137、活动板-138。
