技术摘要：
本发明公开了一种压缩空气压力露点检测装置及方法，装置包括压缩空气输出干管检测开关阀、检测流速调节阀、压缩空气降温箱、单向阀、常压温湿度计、压缩空气检测箱和降温器，其中，压缩空气输出干管通过检测开关阀和检测流速调节阀连接到压缩空气降温箱的输入端；压缩  全部
背景技术：
湿空气被压缩后，水蒸气密度增加，温度也上升。压缩空气冷却时，相对湿度便增 加，当温度继续下降到相对湿度达100％时，便有水滴从压缩空气中析出，这时的温度就是 压缩空气的“压力露点”。压缩空气中含水造成的危害主要表现在：在气动设备上冷凝水会 将润滑油带走，造成设备效率降低甚至损坏。冷凝水还会加速管路中阀门的磨损，造成气动 控制设备失灵或误操作；使管路和设备发生锈蚀，若在管路的低点发生积水冻结，管路还有 爆裂危险。因此，为提高压缩空气的品质，降低压缩空气使用设备的故障率，提高工业产品 质量，需要进行压缩空气的压力露点检测。传统的压力露点检测均采用直接检测工作压力 下的压缩空气压力露点的方法，由于压力高，检测仪器制作也较为困难，这也造成了直接检 测仪表价格很高，使用者购买意愿低，由此可见，可大范围普及的压缩空气露点检测仪器的 研发，是大势所趋。
技术实现要素：

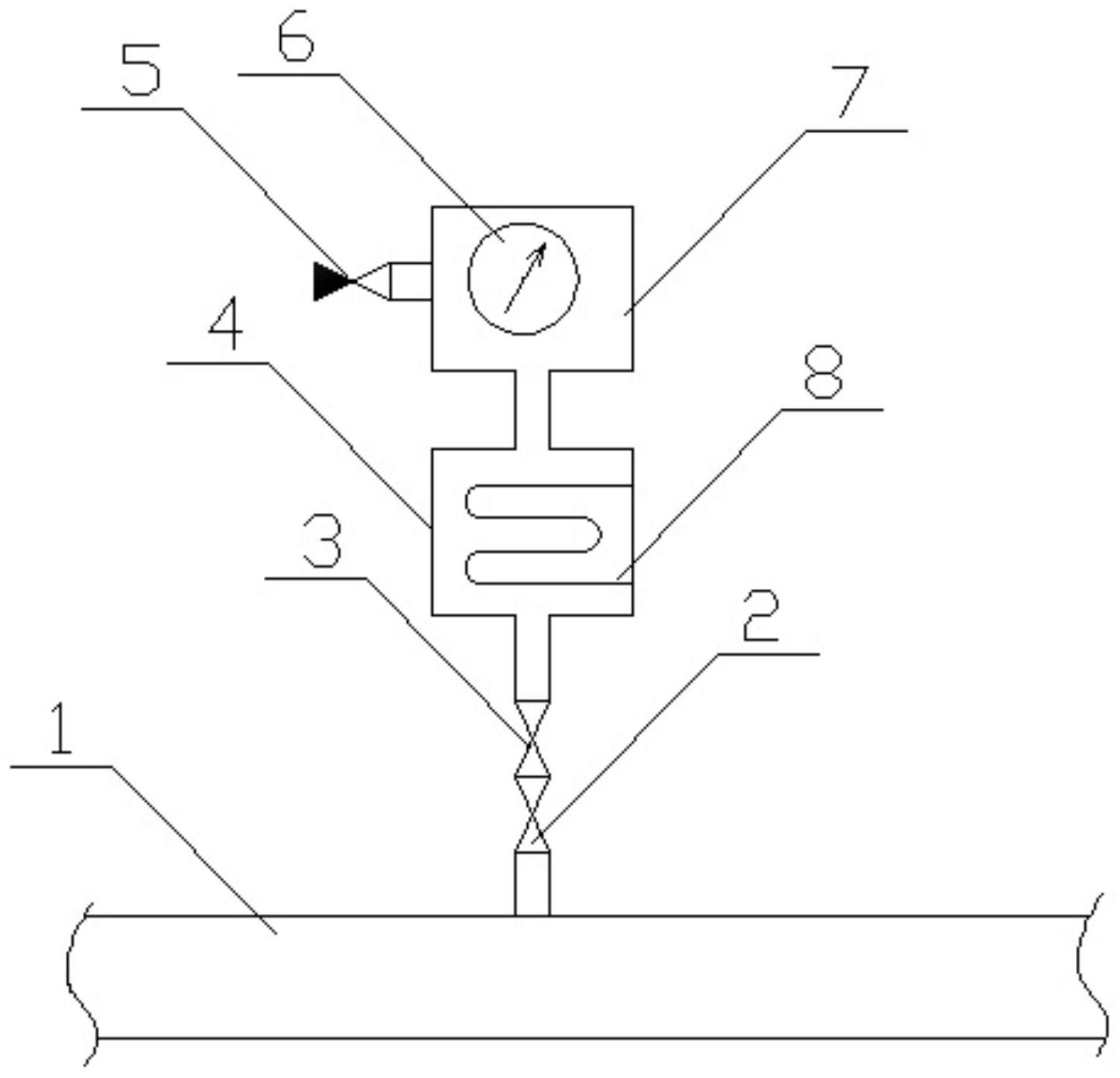

本发明的第一目的在于克服现有技术的缺点与不足，提供一种压缩空气压力露点 检测装置，该装置结构简单，制作费用低，可方便安全地实现压缩空气压力露点的检测，适 于大规模普及推广。 本发明的第二目的在于提供一种压缩空气压力露点检测方法，能够稳定可靠地检 测压缩空气压力露点。 本发明的第一目的通过下述技术方案实现：一种压缩空气压力露点检测装置，包 括压缩空气输出干管(1)、检测开关阀(2)、检测流速调节阀(3)、压缩空气降温箱(4)、单向 阀(5)、常压温湿度计(6)、压缩空气检测箱(7)和降温器(8)，其中，压缩空气输出干管(1)通 过检测开关阀(2)和检测流速调节阀(3)连接到压缩空气降温箱(4)的输入端；压缩空气降 温箱(4)的输出端再连接到压缩空气检测箱(7)的输入端，压缩空气降温箱(4)内安装有降 温器(8)，压缩空气检测箱(7)的输出端连接单向阀(5)，压缩空气检测箱(7)内安装有常压 温湿度计(6)。 优选的，压缩空气输出干管(1)通入有压缩空气，压缩空气经过检测流速调节阀 (3)节流降压变成大气压下的压缩空气；常压温湿度计(6)检测结果为大气压力下的压缩空 气的干球温度和相对湿度。 优选的，检测开关阀(2)采用手动阀、电动阀或气动阀。 优选的，降温器(8)采用半导体制冷、制冷剂蒸气压缩循环制冷或者其它制冷形 式。 优选的，常压温湿度计(6)的类型包括但不限于指针式温湿度计、数字式温湿度 3 CN 111551586 A 说　明　书 2/4 页 计。 优选的，压缩空气降温箱(4)和压缩空气检测箱(7)的压力经单向阀降低至微正 压，微正压比大气压高0～1000Pa。 本发明的第二目的通过下述技术方案实现：一种压缩空气压力露点检测方法，所 述方法应用于本发明第一目的所述的压缩空气压力露点检测装置，步骤如下： S1、先打开检测开关阀(2)，使得压缩空气输出干管(1)内的压缩空气经检测开关 阀(2)流入检测流速调节阀(3)； S2、压缩空气通过检测流速调节阀(3)节流降压，向压缩空气降温箱(4)输入大气 压下的压缩空气； S3、压缩空气通过压缩空气降温箱(4)内的降温器(8)降低温度，再流动到压缩空 气检测箱(7)，最后通过单向阀(5)流到大气环境中；其中，随着降温器(8)运行，降压后的压 缩空气温度下降到设定的温度，此时读取常压温湿度计(6)显示的干球温度和相对湿度，该 干球温度值对应为大气压力下的压缩空气的干球温度，该相对湿度值对应为大气压力下的 压缩空气的相对湿度； S4、根据常压温湿度计(6)显示的干球温度和相对湿度，查询大气压下温湿度-空 气含水量对照表，得出在该干球温度和相对湿度下的空气含水量； 然后再将空气含水量乘以检测流速调节阀(3)降压的压力倍率，得到压缩空气在 原先工作压力下的含水量，查询原先工作压力下露点-含水量对照表，得到原先工作压力下 的压缩空气的压力露点值。 优选的，当需要持续在线检测压力露点时，使检测开关阀(2)长期打开，同时使降 温器(8)长期运行。 本发明相对于现有技术具有如下的优点及效果： (1)本发明压缩空气压力露点检测装置包括压缩空气输出干管检测开关阀、检测 流速调节阀、压缩空气降温箱、单向阀、常压温湿度计、压缩空气检测箱和降温器，其中，压 缩空气输出干管通过检测开关阀和检测流速调节阀连接到压缩空气降温箱的输入端；压缩 空气降温箱的输出端再连接到压缩空气检测箱的输入端，压缩空气降温箱内安装有降温 器，压缩空气检测箱的输出端连接单向阀，压缩空气检测箱内安装有常压温湿度计。本发明 装置可用于检测不同工作压力下的压缩空气压力露点，使用方便安全，检测范围也广，检测 结果准确可靠，而且结构简单，制作费用低，因此适于大规模普及推广。 (2)本发明装置在压缩空气检测箱的输出端上安装有单向阀，不仅可以避免外界 空气进入影响检测准确性，而且可以将压缩空气降温箱和压缩空气检测箱的压力降低到微 正压，避免常压温湿度计损坏。 (3)本发明方法先对工作压力下的压缩空气进行降压，经过降温处理后，通过安装 在压缩空气检测箱内的常压温湿度计检测大气压露点温度，再以此推算出原先工作压力下 的压缩空气实际露点温度，因此，利用普通的常压温湿度计就可以完成检测工作，大幅降低 了压缩空气露点温度检测仪的购置费用。降温处理的主要目的是降低温度，从而提高相对 湿度检测的准确性。 4 CN 111551586 A 说　明　书 3/4 页 附图说明 图1是本发明压缩空气压力露点检测装置的结构框图。 图2是本发明压缩空气压力露点检测方法的流程图。
