技术摘要：
本发明提供了一种基于改性透明质酸的超分子纳米纤维的制备方法。由甲基丙烯酸酐和Phe‑Cys‑Cys‑Phe四肽改性的透明质酸与葫芦脲发生主客体相互作用形成超分子结构再结合静电纺丝技术制得。本发明通过对透明质酸改性而赋予的共价键和非共价键，可以解决透明质酸在组织  全部
背景技术：
透明质酸又名玻尿酸，是一种天然高分子酸性粘多糖，广泛存在于人体组织间、眼 球内和关节头的滑液中，起到粘合、保湿和润滑的保护作用。同时由于水凝胶材料具有内在 的生物相容性、高吸水性、可注射性以及与天然细胞外基质结构相似等优异性质近年来在 生物医用领域得到广泛关注。(Giovanna  Pitarresi,Paola  Pierro.Biomacromolecules  2006,7,1302-1310)指出传统的透明质酸水凝胶是由透明质酸大分子无规交联形成的本体 胶，存在力学性能低、水解速度快、在组织内停留时间短等缺点，导致在组织工程应用中受 到了很大的限制。为了解决这一问题Antunes  J  C ,Oliveira  J ,Reis  R ,etc .Journal  ofBiomedical  Materrials  Research  PartA,2010,94,856-869.；Ibrahim  S,Kang  Q  K, RamamurthiA.Journal  of  biomedical  materials  Reserch  partA,2010,94,355-370.； Ohri  R,Hahn  S  K,HoffmanA  S,etc.Research  PartA,2004,70,328-334.文献指出采用包 括戊二醛、二乙烯基砜(DVS)、己二酸二酰肼(ADH)等交联剂以提升透明质酸的性能，虽然达 到了提升力学性能的作用。但是存在生物相容性问题，文献【Dong  C-M ,WuX ,Caves  J , etc .Photomediated  crosslinking  ofC6-cinnamate  derivatized  type  I  collagen.Biomaterials,2005,26,4041-4049.】指出交联残留物会造成细胞毒性和细胞钙 化，并且不能被人体完全吸收。此外，透明质酸表面具有丰富羧基和羟基，可以通过对透明 质酸表面的官能团进行改性以达到自交联的目的，来解决透明质酸稳定差的缺点。此外纳 米纤维结构对于像神经修复、伤口愈合等领域表现出更好的细胞粘附、增殖和分化的效果。
技术实现要素：

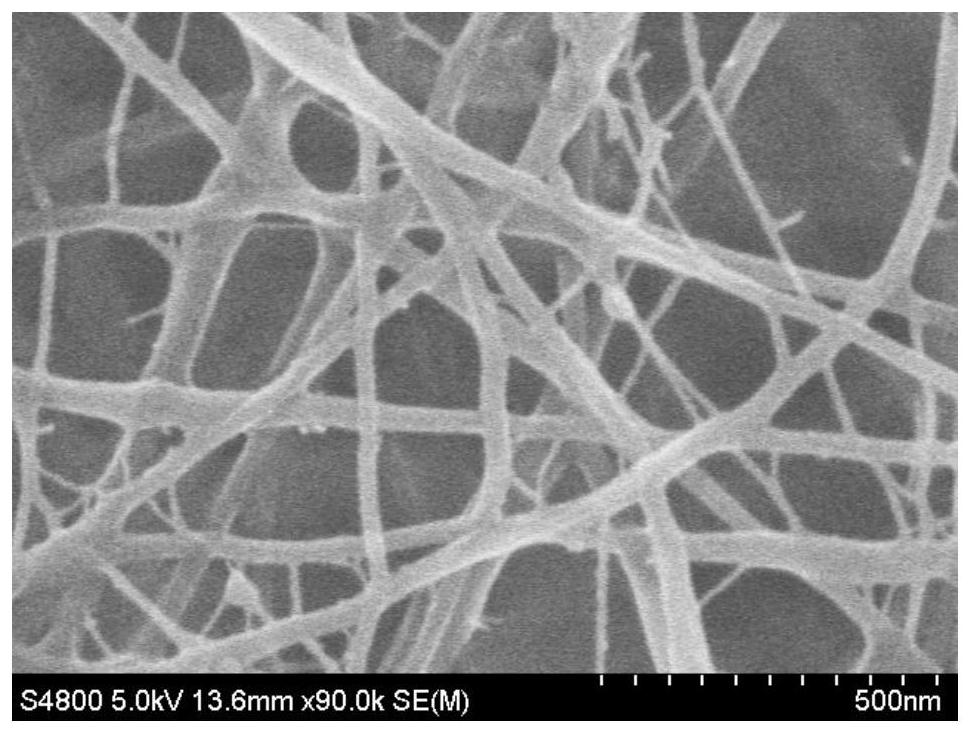

本发明的目的是为了改进现有技术的不足而提供一种基于改性透明质酸的超分 子纳米纤维的制备方法；该方法具有普适性、高效性、技术成熟等优点，为实现改性纳米纤 维的快速制备提供了路径，在组织工程及生物医用领域具有较高的应用价值。 本发明的技术方案为：一种基于改性透明质酸的超分子纳米纤维的制备方法，其 具体步骤如下： (1)透明质酸的初步改性：将透明质酸与甲基丙烯酸酐在碱性条件下发生酯化反 应，反应完成后用有机溶剂析出、冷冻干燥收集，获得具有双键的初步改性透明质酸，低温 保存； (2)透明质酸的最终改性：将初步改性的透明质酸溶于去离子水中，在惰性气体的 保护下，加入Phe-Cys-Cys-Phe四肽，再加入还原剂进行反应，待反应完成后，将反应产物透 析，冷冻干燥，获得具有双键与Phe-Cys二肽的最终改性透明质酸； (3)将步骤(2)制得得最终改性透明质酸溶解于水中，并加入葫芦脲、光引发剂，搅 3 CN 111607844 A 说　明　书 2/5 页 拌混合均匀后，获得用于制备纳米纤维的纺丝液； (4)将步骤(3)制得的纺丝液通过静电纺丝方法制成纳米纤维，然后将纳米纤维置 于紫外光下进行交联，得到超分子纳米纤维。 本发明步骤(1)中Phe-Cys-Cys-Phe四肽的合成可参照文献【Matthew  J.Rowland, Marina  Atgie,Dominique  Hoogland ,and  Oren  A.Scherman.Biomacromolecules  2015, 16,2436-2443.】并优化部分参数制得；具体制备步骤为：L-胱氨酸与BOC-Phe-OSU酰胺化反 应得到粗产品，再通过盐酸的四氧六环溶液除去保护基团，待反应完成后，然后洗涤、过滤 获得Phe-Cys-Cys-Phe四肽，低温保存；优选L-胱氨酸与BOC-Phe-OSU的摩尔比为1:(2.1- 2.25)。Phe-Cys-Cys-Phe四肽的结构式如下： 上述制备的改性透明质酸制备过程反应式如下： 优选步骤(1)中所述的透明质酸的分子量在100-150万。 优选步骤(1)中甲基丙烯酸酐的添加量为透明质酸质量的10-15％。 优选步骤(1)中所述的碱性条件为控制反应的PH维持在8-12之间。 优选步骤(1)中所述的机溶剂为无水乙醇、丙酮或二甲基亚砜。 优选步骤(2)中所述的Phe-Cys-Cys-Phe四肽的用量为初次改性透明质酸质量的 0.1-1％。 优选步骤(2)中所述的还原剂为二硫苏糖醇、2-巯基乙醇或三(2-羰基乙基)磷盐 酸盐；还原剂的添加量为初次改性透明质酸质量的10-15％。 优选步骤(2)中反应时间为3-4小时。 优选步骤(3)中葫芦脲的添加量为最终改性透明质酸的质量的0.1-0.5％。 优选步骤(3)中所述的光引发剂为偶氮二异丁脒盐酸盐、偶氮二异丁咪唑啉盐酸 盐、2-羟基-4'-(2-羟乙氧基)-2-甲基苯丙酮中的一种；光引发剂的添加量为最终改性透明 质酸的质量的0.25-1％。 优选步骤(3)中最终改性透明质酸溶解于水中后最终改性透明质酸的质量浓度为 1-5％。 优选步骤(4)中所述的静电纺丝方法的参数为：电压为15--20kv，纺丝液流量为 0.5-2ml/h，接收距离为15-20cm。 优选所述紫外光的波长为365-395nm；其照射时间为1-3min。 本发明根据所需要纳米纤维膜的厚度来调节纺丝时间，一般控制在5-6h后即可获 4 CN 111607844 A 说　明　书 3/5 页 得透明的超分子纳米纤维膜。 有益效果： 本发明采用透明质酸为原料，通过对透明质酸进行改性并结合静电纺丝技术制备 成纳米纤维。单纯的透明质酸在实际应用时存在着机械强度低，水解速度快等问题，难以满 足临床应用中对材料的要求。此外，对于像神经修复等领域需要材料具有微纳米纤维结构， 常规的透明质酸凝胶不能满足要求，所以于静电纺丝技术的结合显得尤为重要。因此，我们 通过对透明质酸的改性，使透明质酸大分子上同时具备备得到更为理想的生物医学材料， 并将改性的透明质酸制备成纳米纤维膜。得到的产共价键和非共价健制品具有更好的机械 强度并且更有利于细胞粘附和促进细胞生长，从而提升了透明质酸在生物医学领域的应用 范围。 附图说明 图1为本发明静电纺丝设备示意图； 图2为实施例1制备的初次改性透明质酸、最终改性透明质酸和纯透明质酸的实物 示意图； 图3为实施案例1中通过静电纺丝技术制备的超分子纳米纤维SEM图； 图4为实施案例2中通过静电纺丝技术制备的超分子纳米纤维SEM图； 图5为实施案例3中通过静电纺丝技术制备的超分子纳米纤维SEM图； 图6为实施例1-3制备的超分子透明质酸与纯透明质酸在透明质酸酶下的降解速 率图。
