技术摘要：

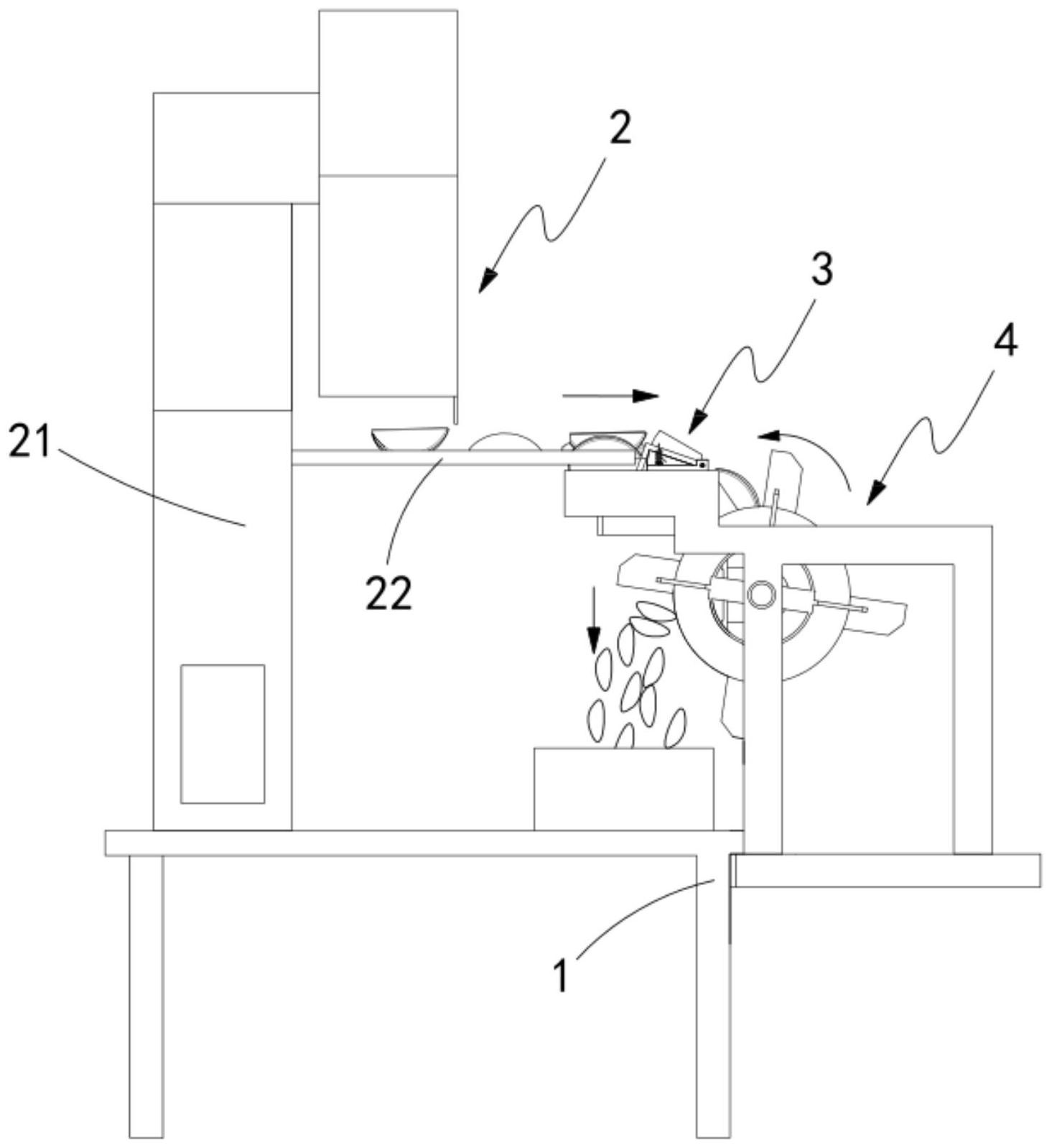

本发明涉及一种蒜片加工用间断喂料机构，包括机架、进料传输装置、间断喂料装置和切片装置，所述进料传输装置、间断喂料装置和切片装置依次设置于所述机架上；所述间断喂料装置包括导向台和拨料件，所述导向台固定设置于所述机架上，所述拨料件转动设置于所述机架上。  全部
背景技术：
大蒜作为公认的“抗癌之王”，它的抗氧化作用甚至要优于人参，也可提高人体对 抗辐射的能力。研究证实这类物质具有促进消化、提高机体免疫力、抑菌、杀菌作用、抗氧 化，防肿瘤、抗血小板凝集等、排毒清肠、降低血糖、防治心脑血管疾病、保护肝功能、预防感 冒、护肤抗衰老等多种功效。目前以大蒜为原料开发出多种用途的大蒜制品中，多数均涉及 大蒜预先加工成蒜片再作后处理，因此对于蒜片加工的需要大。 申请号为CN201820713077.7的发明专利公开了一种简易大蒜切片器，包括有主壳 体、刀架、切刀和手柄，主壳体的内部设置有可水平移动的连接管，连接管的底面上连接有 刮板，所述的刮板上设置有毛刷，连接管的内部转动设置有内轴，并在其管壁上设置有透 槽，内轴与透槽相对应的位置处设置有连接杆，连接杆的一端与内轴连接，其另一端穿出透 槽连接有刀架，刀架上均匀垂直设置有若干切刀，刀架的一端连接有手柄A，主壳体的一端 设置有与手柄A相对应的限位槽，手柄A可插设于限位槽中沿限位槽滑动，限位槽的一侧的 主壳体上设置有手柄B。 然而，上述专利公开了的一种简易大蒜切片器，大蒜粒需要分批倒入大蒜切片器， 易出现人工操作费时费力，操作不便等问题。
技术实现要素：
本发明提供一种蒜片加工用间断喂料机构，通过利用进料传输装置输送蒜瓣，再 由间断喂料装置间断上料，切片装置合理地联动间断喂料装置作上料工作，解决了上述背 景技术中人工操作费时费力，操作不便，效率低等问题。 为实现上述目的，本发明提供如下技术方案： 一种蒜片加工用间断喂料机构，包括机架、进料传输装置、间断喂料装置和切片装 置，所述进料传输装置、间断喂料装置和切片装置依次设置于所述机架上； 所述间断喂料装置包括导向台和拨料件，所述导向台固定设置于所述机架上，所 述拨料件转动设置于所述机架上。 作为改进，所述进料传输装置包括： 输送机，所述输送机相对所述机架固定设置；以及 传送杆，所述传送杆设置于所述输送机的一侧，所述传送杆指向所述间断喂料装 置设置，所述传送杆并排设置若干根，相邻的两根所述传送杆之间形成传送凹槽。 作为改进，所述输送机采用螺杆式输送机。 作为改进，所述导向台的截面设置为沿所述进料传输装置的传输方向由大变小的 扇形结构。 作为改进，所述导向台的上表面设置有若干的导向槽，所述导向槽与所述传送凹 4 CN 111604979 A 说　明　书 2/4 页 槽一一对应设置。 作为改进，所述拨料件包括： 拨料片，所述拨料片与所述传送凹槽一一对应设置有若干片；以及 挡料板，所述挡料板设置于所述拨料片相对远离所述导向台的一端。 作为改进，所述拨料片设置为凹形。 作为改进，所述挡料板设置为圆弧形。 作为改进，所述挡料板的圆心与所述拨料件的转轴重合。 作为改进，所述切片装置包括： 切刀单元，所述切刀单元固定设置于所述导向台的下方，所述切刀单元沿所述进 料传输装置的传输方向设置，所述切刀单元与所述导向槽一一对应设置； 回转台，所述回转台转动设置于所述机架上； 刀座，所述刀座沿所述回转台的圆周阵列设置若干个，所述刀座的回转路径经过 所述切刀单元，相邻的两个所述刀座形成一个容纳腔；以及 联动杆，所述联动杆设置于所述回转台轴线方向的两端，所述联动杆沿所述回转 台的圆周阵列设置若干个，所述刀座旋转至配合所述切刀单元时，所述联动杆抵触拨动所 述拨料件，所述刀座旋转至脱离所述切刀单元时，所述联动杆脱离所述拨料件。 本发明的有益效果在于： (1)本发明利用进料传输装置输送蒜瓣，再由间断喂料装置间断上料，切片装置合 理地联动间断喂料装置作上料工作，该装置连续运作，工作效率高，方便后续切片工作连续 稳定运行； (2)本发明利用挡料板在拨料件抬升上料过程中，有效地防止蒜瓣进入拨料片的 底部造成卡料，该结构简单可靠； (3)本发明中容纳腔有利于掉落至切刀单元和刀座之间的蒜瓣进行侧边限位，防 止蒜瓣倾倒，有利于切片形状统一美观。 总之，本发明具有工作效率高，方便后续切片工作连续稳定运行，切片规格统一美 观等优点，尤其适用于农产品加工技术领域。 附图说明 为了更清楚的说明本发明实施例的技术方案，下面将对实施例描述中所需要使用 的附图作简单地介绍，显而易见地，下面描述的附图仅仅是本发明的一些实施例，对于本领 域的普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附 图。 图1为本发明的整体结构正视示意图； 图2为本发明的整体结构轴测示意图； 图3为图2中A处放大示意图； 图4为本发明导向台轴测示意图； 图5为本发明导向台截面剖示图； 图6为本发明拨料件轴测示意图； 图7为本发明拨料件正视示意图； 5 CN 111604979 A 说　明　书 3/4 页 图8为本发明转动配合示意图之一； 图9为本发明转动配合示意图之二； 图10为本发明回转台的结构示意图； 图11为本发明切刀单元的结构示意图； 图12为本发明刀座的轴测示意图。
