技术摘要：
本发明属于微生物处理设备领域，具体涉及一种微生物灭活装置，灭火罐底部与旋转管道相连通，旋转管道与过滤组件相连通，灭活罐设置于旋转管道上部一侧，过滤组件设置于旋转管道下部一侧；罐体为圆锥状中空结构，罐体上部直径大于其下部直径，罐体上部一侧设置入水管，  全部
背景技术：
中 国 授 权 专 利 名 称 为“ 液 体 中 微 生 物 灭 活 装 置 及 方 法 ”申 请 号 “CN201510015526.1”公开了如下方案“所述灭活装置包括：容器，所述容器的上部的切向安 装有第一管道及第二管道，第一管道和第二管道间的夹角为锐角；输送管，所述输送管一端 开口，开口端设置在所述容器内；第三管道设置在所述输送管的上部且内部连通；泵，所述 泵安装在第一管道和第二管道的上游。本发明具有安全、成本低、可靠性高等优点。”上述方 案中通过在容器中对液体的微生物进行灭活，其灭活效果不佳，仅仅依靠旋流作用容器对 微生物细胞壁破裂程度十分有限，甚至完全不能达到微生物细胞壁破裂的目的。
技术实现要素：

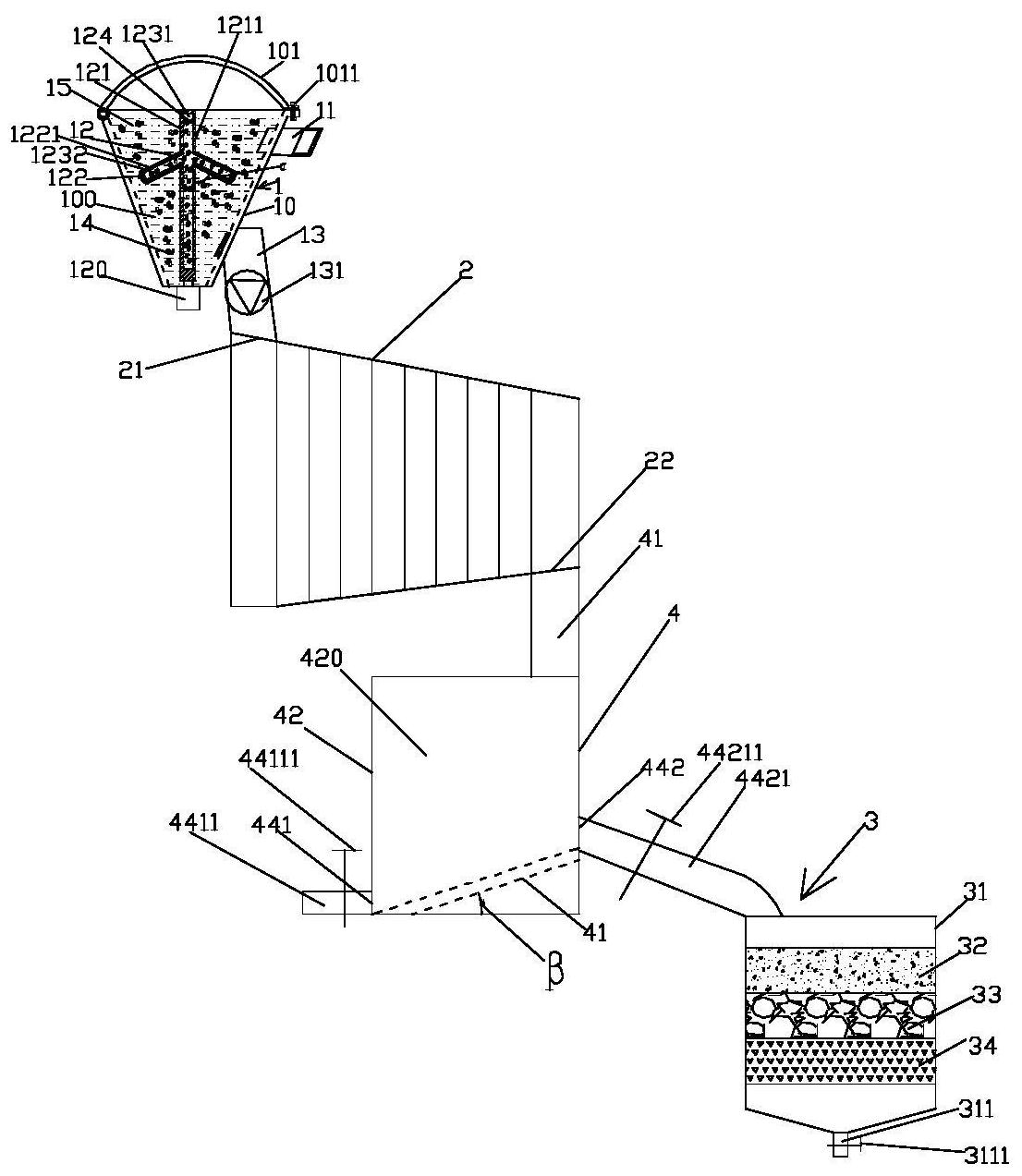

为解决现有技术的问题，本发明提供了一种微生物灭活装置。 为了达到上述目的，本发明采用以下技术方案：一种微生物灭活装置，包括灭活 罐、旋转管道和过滤组件，灭火罐底部与旋转管道相连通，旋转管道与过滤组件相连通，灭 活罐设置于旋转管道上部一侧，过滤组件设置于旋转管道下部一侧； 所述灭活罐包括罐体、入水管、旋转棒、出水管和外陶瓷颗粒以及砂粒，罐体为圆 锥状中空结构，罐体上部直径大于其下部直径，罐体上部一侧设置入水管，入水管出口与罐 体侧壁相切，罐体中部设置旋转棒，旋转棒底部与电机相密封连接，电机带动旋转棒转动， 罐体底部一侧设置出水管，出水管进水端处设置滤网，出水管与水泵相连接，罐体内填充有 水层，水层内裹挟有外陶瓷颗粒和砂粒，外陶瓷颗粒为陶瓷材质的实心球结构，砂粒选用石 英材质的颗粒。 优选的所述罐体上部设置盖体，盖体截面为半圆形，盖体一侧与罐体上部一侧相 铰接连接，盖体另一端通过螺栓与盖体相固定连接。 优选的所述旋转棒包括主棒、侧棒、主棒内腔、侧棒内腔和内陶瓷颗粒，主棒为圆 状状，主棒两侧固定侧棒，侧棒倾斜向下设置，主棒与侧棒的夹角α为60-63度，主棒内开设 主棒内腔，侧棒内开设侧棒内腔，主棒内腔与侧棒内腔相连通，主棒内腔、侧棒内腔内均填 装有若干内陶瓷颗粒，内陶瓷颗粒为陶瓷材质的实心球结构；侧棒侧壁贯通开若干设侧孔， 主棒外壁贯通开设若干主孔。 优选的所述旋转管道为螺旋状结构，旋转管道一端设置管道入口，旋转管道另一 端设置管道出口，管道入口与出水管的出口端相连通，旋转管道在远离出水管的直径小于 靠近出水管的直径，旋转管道与过滤组件之间设置缓冲箱。 优选的所述缓冲箱包括箱入口管、箱体、斜面、出水口一和出水口二，箱入口管与 管道出口相连通，箱入口管设置于箱体上部一侧，箱体为中空立体状，箱体底部固定设置斜 面，斜面与水平线的夹角β为15-20度，斜面底端开设出水口一，斜面上端设置出水口二；箱 3 CN 111606476 A 说　明　书 2/3 页 体内设置缓冲腔。 优选的所述出水口一与出水管一相连接，出水管一上设置阀门一。 优选的所述出水口二与出水管二相连接，出水管二上设置阀门二。 优选的所述过滤组件包括过滤箱、细纱粒层、卵石层和木炭颗粒层，过滤箱内设置 细纱粒层、卵石层和木炭颗粒层，细纱粒层设置于卵石层上部，卵石层设置于木炭颗粒层上 部；过滤箱底部设置过滤箱出水管，过滤箱出水管上设置阀门三。 与现有技术相比，发明的有益效果是：本发明对液体中微生物细胞壁破裂彻底，能 够彻底的对液体中微生物进行灭活，通过灭活罐内的外陶瓷颗粒以及砂粒与反向旋转中的 旋转棒撞击对液体微生物进行破壁，另外旋转棒本身的中空结构使得其本身在旋转中能够 依靠自身的内陶瓷颗粒进一步不间断的对水体中的微生物进行破壁，而后续旋转管道和水 体进一步作用对水体中的微生物进行破壁，最终的液体通过过滤组件进行过滤即可。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显。 图1是本发明结构示意图。 图2是本发明中入水管与罐体位置关系结构示意图。 图3是本发明中灭活罐结构示意图。
