技术摘要：
本发明公开了一种运动医学和康复科学偏瘫健身器，包括用于支撑的支撑机构和用于固定腿部的腿部固定机构以及用于支撑肘部的上肢锻炼机构，所述支撑机构内侧设置有底部运动机构，所述底部运动机构动力输出端连接传动机构，所述底部运动机构通过所述传动机构将动力传输到  全部
背景技术：
偏瘫又叫半身不遂，是指同一侧上下肢、面肌和舌肌下部的运动障碍，是急性脑血 管病的常见症状。轻度偏瘫病人虽然尚能活动，但走起路来，往往上肢屈曲，下肢伸直，瘫痪 的下肢走一步划半个圈，这种特殊的走路姿势，叫做偏瘫步态。严重者常卧床不起，丧失生 活能力。按照偏瘫的程度，可分为轻瘫、不完全性瘫痪和全瘫。轻瘫：表现为肌力减弱，肌力 在4～5级，一般不影响日常生活，不完全性瘫较轻瘫重，范围较大，肌力2～4级，全瘫：肌力0 ～1级，瘫痪肢体完全不能活动。应该及时就诊，以免延误治疗的最佳时期。 在常见的偏袒康复治疗中，很多时候都是利用外部器械带动非正常部位进行运 动，形成运动习惯进行康复，但是这种方式过于单一，并且各个部件之间都是单独运动的， 使用和操作都要外部人员看护，不能形成联动的运动刺激，以及带动整个身体的运动协调 性。
技术实现要素：

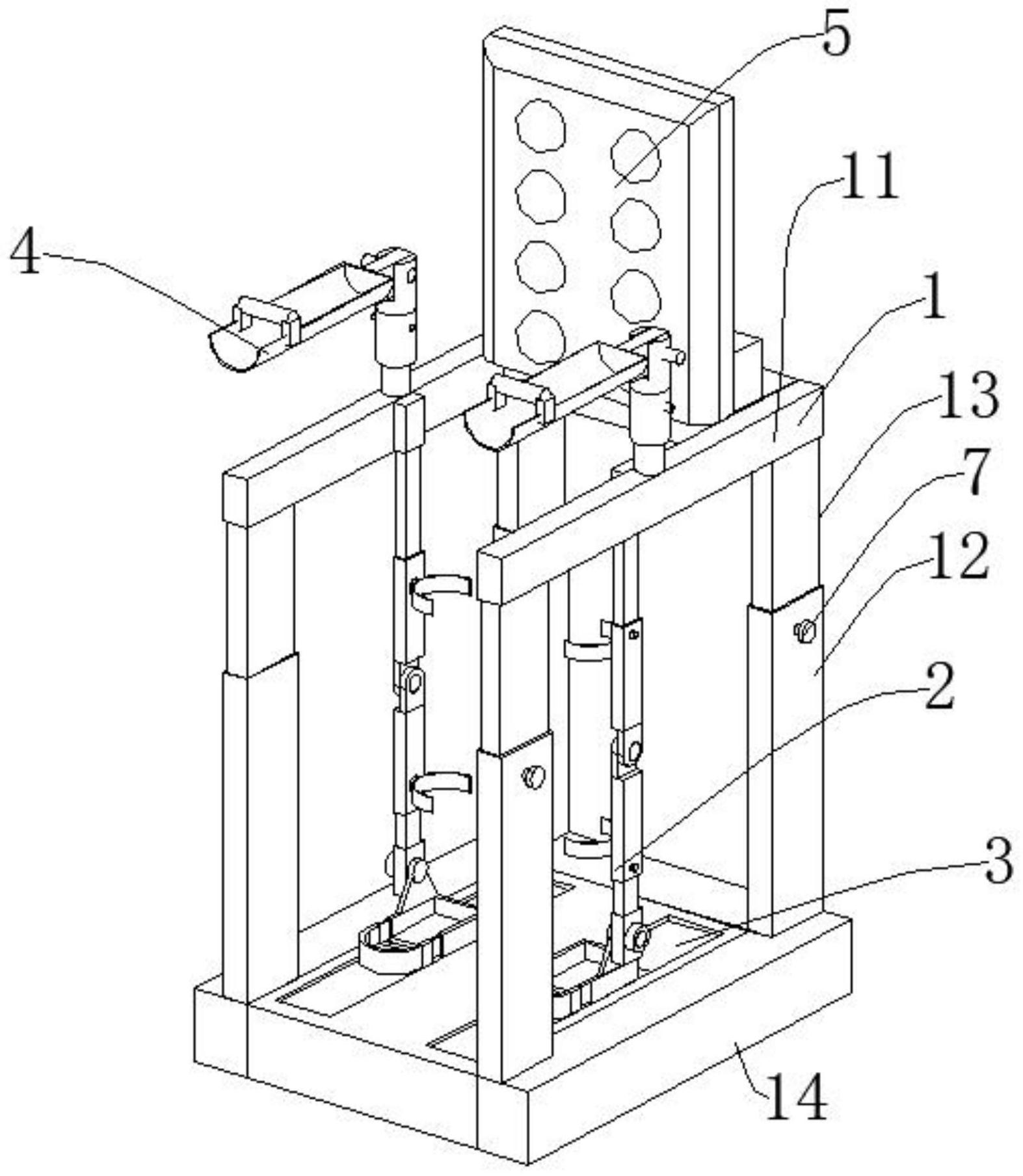

本发明的目的就在于为了解决上述问题而提供一种运动医学和康复科学偏瘫健 身器。 本发明通过以下技术方案来实现上述目的： 一种运动医学和康复科学偏瘫健身器，包括用于支撑的支撑机构和用于固定腿部 的腿部固定机构以及用于支撑肘部的上肢锻炼机构，所述支撑机构内侧设置有底部运动机 构，所述底部运动机构动力输出端连接传动机构，所述底部运动机构通过所述传动机构将 动力传输到背部按摩机构，所述背部按摩机构连接在所述支撑机构上端，所述背部按摩机 构前侧两端分别设置有所述上肢锻炼机构，所述上肢锻炼机构下侧设置有所述腿部固定机 构，所述支撑机构内部设置有用于调节松紧的调节机构，所述支撑机构、所述腿部固定机 构、所述上肢锻炼机构固定部分均设置有紧固螺钉。 优选的：所述调节机构包括调节套筒、调节杆、第一调节轮，所述调节套筒连接在 所述支撑机构的所述固定柱内侧，所述调节套筒上滑动连接有所述调节杆，所述调节杆一 端连接有所述第一调节轮，所述第一调节轮连接在所述传动机构上。 如此设置，当所述伸缩柱在所述固定柱上升降伸缩时，两个所述调节套筒配合所 述调节杆，使所述第一调节轮顶紧所述联动链条，保证所述联动链条的松紧度。 优选的：所述调节机构包括固定架、弹簧、滑块、第二调节轮，所述固定架连接在所 述支撑机构内侧，所述固定架内部设置有所述弹簧，所述弹簧一端连接所述滑块，所述滑块 一端连接所述第二调节轮，所述第二调节轮连接在所述传动机构上。 如此设置，当所述伸缩柱在所述固定柱上升降伸缩时，所述弹簧位所述滑块提供 之侧管理，使所述第二调节轮顶紧所述联动链条，保证所述联动链条的松紧度。 4 CN 111588586 A 说　明　书 2/6 页 优选的：所述支撑机构包括上端支撑杆、固定柱、伸缩柱、底部支撑杆，两个所述上 端支撑杆下端均连接有两个所述伸缩柱，所述伸缩柱滑动连接所述固定柱，所述固定柱下 端连接所述底部支撑杆，所述固定柱和所述伸缩柱之间通过所述紧固螺钉连接。 如此设置，所述上端支撑杆起支撑和安装作用，所述固定柱、所述伸缩柱起伸缩升 降作用，所述底部支撑杆起支撑作用。 优选的：所述腿部固定机构包括第一腿部固定杆、第一腿部伸缩杆、腿部固定块、 腿部弧形固定环，所述第一腿部固定杆上滑动连接有所述第一腿部伸缩杆，所述第一腿部 伸缩杆上端通过所述腿部固定块连接所述支撑机构的所述上端支撑杆，所述第一腿部伸缩 杆下端通过销连接第二腿部固定杆，所述第二腿部固定杆上滑动连接有第二腿部伸缩杆， 所述第二腿部伸缩杆下端连接有脚部固定座，所述脚部固定座上滑动连接有脚部伸缩座， 所述第一腿部固定杆、所述第二腿部固定杆内侧均连接有所述腿部弧形固定环，所述第一 腿部固定杆和所述第一腿部伸缩杆之间、所述第二腿部固定杆和所述第二腿部伸缩杆之间 均通过所述紧固螺钉连接。 如此设置，所述腿部弧形固定环起连接装置和腿部之间的作用，所述第一腿部固 定杆、所述第一腿部伸缩杆以及所述第二腿部固定杆和所述第二腿部伸缩杆起调节长短适 应不同人群作用，所述脚部固定座和所述脚部伸缩座起固定脚部作用。 优选的：所述底部运动机构包括第一底座、第二底座，所述第一底座和所述第二底 座为两组锻炼机构，所述第一底座上滑动连接有两个所述滑动块，所述滑动块下端通过所 述连接块连接滑动链条，所述滑动链条内侧连接有两个滑动链轮，所述滑动链轮内部设置 有中心轴，前端的所述中心轴上设置有反向齿轮组，后端的所述中心轴和所述滑动链轮之 间设置有棘轮，所述棘轮一侧设置有第一减速链轮组，所述第一减速链轮组键连接传动齿 轮，所述第二底座上端设置有链轮固定座，所述链轮固定座内部设置有第一链轮，所述第一 链轮两端连接有脚蹬，所述第一链轮下端连接第二链轮，所述第二链轮键连接第二减速链 轮组，所述第二减速链轮组键连接第二个所述传动齿轮。 如此设置，当使用所述第一底座锻炼时，利用两个所述滑动块使两条腿进行往复 前后移动，从而使正常腿部带动非正常腿部进行往复运动，从而促进形成运动惯性习惯，对 非正常腿部进行矫直，同时利用两个所述滑动链条以及配合所述滑动链轮、所述棘轮，将动 力从所述传动齿轮输出到所述动力传动齿轮，当使用所述第二底座进行锻炼时，利用两个 所述脚蹬形成圆周运动，同时将动力通过所述传动齿轮传输到所述动力传动齿轮。 优选的：所述上肢锻炼机构包括肘部伸缩杆、肘部固定杆、肘部连接座、弹簧轴，所 述肘部伸缩杆上端滑动连接所述肘部固定杆，所述肘部伸缩杆下端连接所述支撑机构的所 述上端支撑杆，所述肘部伸缩杆和所述肘部固定杆之间通过所述紧固螺钉连接，所述肘部 固定杆上端设置有所述肘部连接座，所述肘部连接座通过所述弹簧轴连接肘部托架，所述 肘部托架上连接有手把。 如此设置，所述肘部固定杆和所述肘部连接座起升降作用，手持所述手把，即可利 用所述肘部托架和所述弹簧轴配合，进行对肘部的弯折锻炼。 优选的：所述背部按摩机构包括背垫、按摩球、背部支撑架、背部按摩中心轴，所述 背垫后端连接所述背部支撑架，所述背垫上成型有所述按摩球，所述背垫内部设置有所述 背部按摩中心轴，所述背部按摩中心轴上连接有凸轮，所述背部按摩中心轴动力端设置有 5 CN 111588586 A 说　明　书 3/6 页 被动锥齿轮。 如此设置，当所述底部运动机构的动力通过所述传动机构传输到所述被动锥齿轮 时，所述被动锥齿轮带动所述背部按摩中心轴和所述凸轮，从而使不同的所述凸轮进行旋 转，促进背部血液循环。 优选的：所述传动机构包括动力传动齿轮、第一连杆、主动锥齿轮、第二连杆，所述 动力传动齿轮连接在所述支撑机构的所述底部支撑杆内侧，所述动力传动齿轮上设置有所 述第一连杆，所述动力传动齿轮两端连接底部链轮，所述底部链轮通过联动链条连接上侧 的顶部链轮，两个所述顶部链轮上连接有所述第二连杆，所述第二连杆上连接有两个所述 主动锥齿轮。 如此设置，动力通过所述动力传动齿轮传输到所述第一连杆继而再通过所述底部 链轮、联动链条、第二连杆将动力传输到所述背部按摩机构。 优选的：所述第一底座和所述第二底座均通过卡扣连接所述支撑机构的所述底部 支撑杆，且所述滑动块和所述脚蹬均通过磁铁连接所述腿部固定机构的所述脚部固定座。 如此设置，利用磁铁帮助固定，能够快速连接。 与现有技术相比，本发明的有益效果如下： 1、利用腿部固定机构和底部运动机构配合，能够利用正常腿部带动非常差腿部进 行惯性配合，从而促进非正常腿部的康复效果，同时利用上肢锻炼机构对上肢进行康复训 练，保证各个部位的锻炼效果； 2、利用传动机构将底部运动机构的动力传输到背部按摩机构，从而促进背部的康 复，提高实用性以及身体的联动，形成运动协调性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明所述一种运动医学和康复科学偏瘫健身器的结构示意图； 图2是本发明所述一种运动医学和康复科学偏瘫健身器的支撑机构结构示意图； 图3是本发明所述一种运动医学和康复科学偏瘫健身器的背垫结构示意图； 图4是本发明所述一种运动医学和康复科学偏瘫健身器的背垫内部结构示意图； 图5是本发明所述一种运动医学和康复科学偏瘫健身器的第一底座结构示意图； 图6是本发明所述一种运动医学和康复科学偏瘫健身器的第二底座结构示意图； 图7是本发明所述一种运动医学和康复科学偏瘫健身器的腿部固定机构结构示意 图； 图8是本发明所述一种运动医学和康复科学偏瘫健身器的上肢锻炼机构结构示意 图； 图9是本发明所述一种运动医学和康复科学偏瘫健身器的第一调节轮结构示意 图； 图10是本发明所述一种运动医学和康复科学偏瘫健身器的第二调节轮结构示意 6 CN 111588586 A 说　明　书 4/6 页 图。 附图标记说明如下： 1、支撑机构；2、腿部固定机构；3、底部运动机构；4、上肢锻炼机构；5、背部按摩机 构；6、传动机构；7、紧固螺钉；8、调节机构；11、上端支撑杆；12、固定柱；13、伸缩柱；14、底部 支撑杆；21、第一腿部固定杆；22、第一腿部伸缩杆；23、腿部固定块；24、腿部弧形固定环； 25、第二腿部固定杆；26、第二腿部伸缩杆；27、脚部固定座；28、脚部伸缩座；31、第一底座； 32、滑动块；33、反向齿轮组；34、连接块；35、滑动链条；36、滑动链轮；37、棘轮；38、中心轴； 39、第一减速链轮组；310、传动齿轮；311、第二底座；312、链轮固定座；313、第一链轮；314、 脚蹬；315、第二链轮；316、第二减速链轮组；41、肘部伸缩杆；42、肘部固定杆；43、肘部连接 座；44、弹簧轴；45、肘部托架；46、手把；51、背垫；52、按摩球；53、背部支撑架；54、背部按摩 中心轴；55、凸轮；56、被动锥齿轮；61、动力传动齿轮；62、第一连杆；63、主动锥齿轮；64、第 二连杆；65、底部链轮；66、顶部链轮；67、联动链条；81、调节套筒；82、调节杆；83、第一调节 轮；811、固定架；812、弹簧；813、滑块；814、第二调节轮。
