技术摘要：
本发明涉及一种利用导轨实现变速顶出的机构，所述顶出板设在下固定板的上方且相互平行设置，还包括变速顶机构，所述变速顶机构包括导轨座、滑块和滑动片，所述导轨座设在下固定板上，所述导轨座的上端贯穿顶出板设置，所述导轨座上设有导向滑槽，所述导向滑槽包括连通  全部
背景技术：
注塑产品在型腔完成注塑后，有开模顶出的动作，将产品脱离模具。其中，直顶是 常见的机构。部分产品由于其形状特殊性(比如有深筋等)，需要机械机构来完成多次顶出， 实现脱模。多次顶出机构，一般要增加一块顶出板，并配合拉钩、油缸等实现。这些机构虽然 已经成熟运用，但有几处不足：一般会增加模具厚度，多次顶出需要多增加一块顶出板来实 现，顶出板厚度一般取35-60mm。但出于生产成本的考虑，客户更倾向于选择更小的注塑机。 当模具厚度接近注塑机容模极限的时候，顶出距离无法再增加，所以不能采用多次顶出结 构，导致脱模困难。因此，需要一种在模具厚度方向上，更为紧凑的机构，来实现脱模。
技术实现要素：

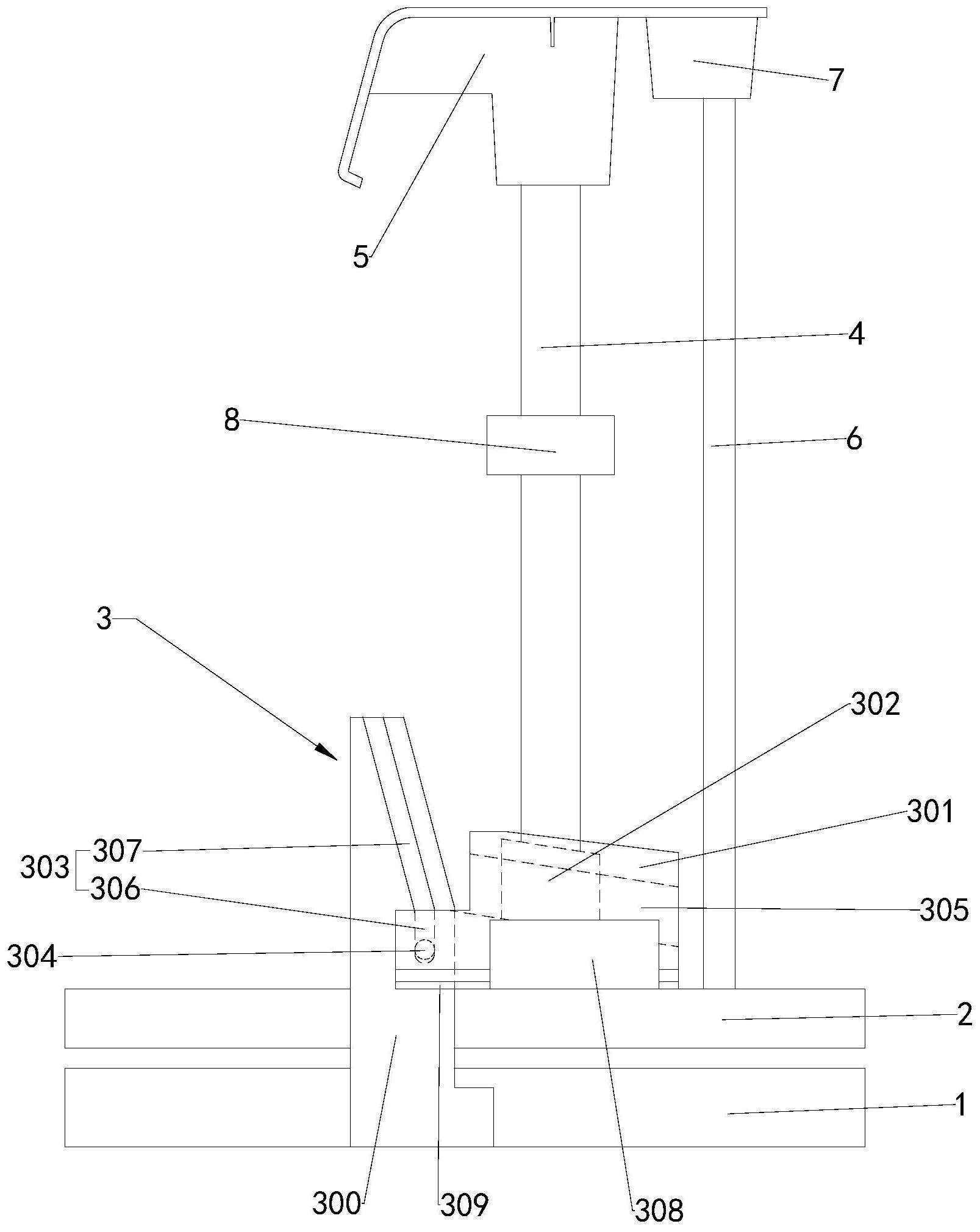

针对现有技术存在的不足，本发明的目的在于提供一种利用导轨实现变速顶出的 机构及其变速顶出方法，以解决上述问题。 本发明的技术方案是这样实现的：一种利用导轨实现变速顶出的机构，包括下固 定板、顶出板、大直顶杆和小直顶杆，所述顶出板设在下固定板的上方且相互平行设置，还 包括变速顶机构，所述变速顶机构包括导轨座、滑块和滑动片，所述导轨座设在下固定板 上，所述导轨座的上端贯穿顶出板设置，所述导轨座上设有导向滑槽，所述导向滑槽包括连 通设置的直升段和倾斜段，所述倾斜段设在直升段的上方，所述直升段与大直顶杆平行设 置，所述滑块滑动连接在顶出板上，所述滑块通过轴销与导向滑槽滑动连接，所述滑块上设 有滑槽，所述滑槽内滑动连接有滑动片，所述滑槽由靠近导轨座的一端朝靠近小直顶杆的 一端倾斜设置，所述大直顶杆的底端与滑动片固定连接。 通过采用上述技术方案，在顶出板顶出时，导轨固定不动，滑块随着顶出板的上升 而运动，滑块在水平方向的运动，受到导轨倾斜角度以及长度的控制，大直顶杆上套设有滑 动连接的直顶导套，直顶导套固定在模具上，由于滑块内部的滑槽是个斜面，斜面的水平运 动，可以驱动滑动片在顶出方向往下(或者往上)运动，从而实现大直顶顶出比小直顶顶出 速度慢(或者快)的功能，达到减速(或者加速)顶出，使大直顶和产品的筋之间或者小直顶 与产品之间产生间隙，实现产品松动，便于后续的产品取件，而且无需增加顶出板，结构更 加的紧凑。可通过变换导轨的形式(倾斜段与直升段之间的角度、距离等)，并结合滑块内部 滑槽倾斜的角度，能获得不同的顶出速度，使大直顶加速顶出或者减速顶出，可根据产品实 际情况选择。 本发明进一步设置为：所述变速顶机构还包括有滑块压条，所述滑块压条设在滑 块的两侧上，所述滑块压条与顶出板固定连接，所述滑块可在顶出板的上表面沿滑块压条 水平滑动。 3 CN 111605146 A 说　明　书 2/6 页 通过采用上述技术方案，在顶出的过程中，滑块会随着导轨而水平移动，但顶出板 无法进行水平方向的运动，所以需要滑块与滑块压条之间产生水平滑移来使滑块进行水平 移动。 本发明进一步设置为：所述大直顶杆的顶端上设有大直顶，所述小直顶杆的顶端 上设有小直顶，所述小直顶杆设在滑块远离导轨座的一侧上，所述小直顶杆与顶出板固定 连接。 通过采用上述技术方案，可使小直顶杆随着顶出板的顶出而运动，与变速顶机构 更好的进行配合使用。 本发明进一步设置为：所述导向滑槽对应设在导轨座的两侧上。 通过采用上述技术方案，使滑块通过导轨与导轨座的连接更加的牢固，使其运动 更加的稳定。 本发明进一步设置为：所述滑块的底端上设有滑块耐磨块，所述滑块耐磨块与顶 出板抵触连接。 通过采用上述技术方案，滑块耐磨块能有效的保护滑块与顶出板，减少磨损，延长 了使用寿命。 一种利用导轨实现变速顶出的机构的变速顶出方法，包括以下步骤： a、顶出板往上运行，带动小直顶和滑块运动，滑块先沿着直升段竖直上升，使大直 顶和小直顶将产品顶出模具型芯； b、随后滑块进入倾斜段，滑块沿着顶出方向再继续运动，同时滑块根据倾斜段的 倾斜角度以及方向在顶出板上进行横向的滑动； c、滑块在运动的同时带动滑动片运动，大直顶杆在直顶导套的约束下只能沿着顶 出方向运动，从而使滑动片根据滑槽的倾斜角度以及方向进行竖直方向上的移动； d、此时顶出结束，滑动片的移动带动大直顶的移动，使大直顶在产品的下方或者 带动产品脱离小直顶在小直顶的上方，从而实现变速顶出。 通过采用上述技术方案，能使滑动片在顶出方向往下(或者往上)运动，从而实现 大直顶顶出比小直顶顶出速度慢(或者快)的功能，达到减速(或者加速)顶出，使大直顶和 产品的筋之间或者小直顶与产品之间产生间隙，实现产品松动，便于后续的产品取件，而且 无需增加顶出板，结构更加的紧凑。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其他的附图。 图1为本发明
