技术摘要：
本发明公开了一种个人空气杀菌净化设备，包括：净化设备主体、滤芯、滤芯盖和消毒组件，净化设备主体的上部开设有一缺口，缺口的底部设有一过滤安装槽，过滤安装槽的底部与净化设备主体的内部相连通，滤芯盖卡接于净化设备主体上，滤芯盖与缺口相匹配，滤芯盖与过滤安  全部
背景技术：
随着雾霾等空气污染情况的增多，越来越多的人开始购买个人空气净化设备，如 防PM2.5口罩等。然而，现有的个人空气净化设备往往是口罩或防护面具等，不仅通气性能 差容易给使用者带来呼吸不适的感觉，且更多地时候人们会将口罩等进行反复使用，不仅 容易沾污有大量的病毒细菌且口罩内含的过滤层往往在使用很短的时间就会失效，而频繁 更换也造成了一定程度上的资源浪费。
技术实现要素：

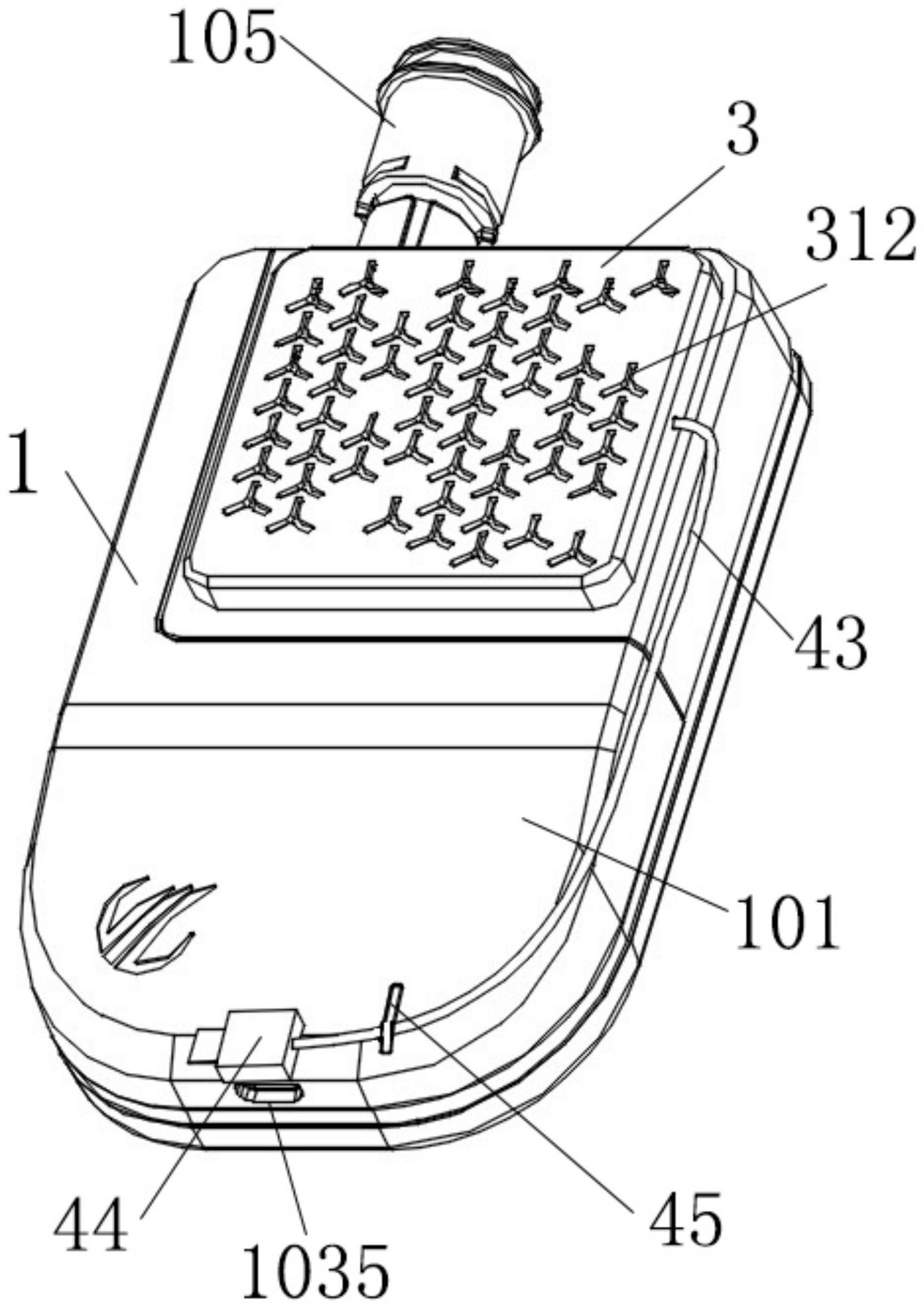

有鉴于此，为解决上述问题，本发明的目的在于提供一种个人空气杀菌净化设备， 包括：净化设备主体、滤芯、滤芯盖和消毒组件，所述净化设备主体的上部开设有一缺口，所 述缺口的底部设有一过滤安装槽，所述过滤安装槽的底部与所述净化设备主体的内部相连 通，所述滤芯盖卡接于所述净化设备主体上，所述滤芯盖与所述缺口相匹配，所述滤芯盖与 所述过滤安装槽之间形成一过滤空间，所述滤芯可拆卸地安装于所述过滤空间的底部，所 述滤芯盖正对所述滤芯设置，所述消毒组件固定安装于所述滤芯盖内。 在另一个优选的实施例中，所述滤芯盖包括：通风盖体和卡接盖体，所述通风盖体 与所述卡接盖体为一体式结构，所述通风盖体上开设有若干通风孔，所述通风盖体的外缘 竖直向下延伸形成第一包边结构，所述消毒组件安装于所述第一包边结构的内侧，所述卡 接盖体的上部设有一开口，所述开口与所述第一包边结构的下端轮廓相匹配，所述第一包 边结构设于所述开口上，所述卡接盖体的外缘竖直向下延伸形成第二包边结构，所述第二 包边结构的水平截面呈L形设置，所述第二包边结构的内侧设置有若干卡脚，且所述缺口的 内侧设有若干卡口，所述滤芯盖通过若干所述卡脚与所述卡口的匹配安装于所述净化设备 主体上。 在另一个优选的实施例中，所述消毒组件包括：一柔性电路板、若干消毒单元和一 USB连接线，所述柔性电路板沿所述第一包边结构的内缘设置，若干所述消毒单元均匀安装 于所述柔性电路板上，所述USB连接线的一端穿过所述第一包边结构与所述柔性电路板连 接，所述USB连接线的另一端设于所述滤芯盖的外侧，且所述USB连接线的另一端设有USB接 头。 在另一个优选的实施例中，所述净化设备主体包括：设备主壳体、电源、风扇组件、 控制电路板和气管，所述风扇组件固定安装于所述设备主壳体的内部的一侧，所述控制电 路板固定安装于所述设备主壳体的另一侧，所述电源固定安装于所述风扇组件和所述控制 电路板之间，且所述电源和所述风扇组件均与所述控制电路板连接，所述气管安装于所述 风扇组件相对于所述电源的另一侧，所述气管的一端穿过所述设备主壳体与所述风扇组件 的内部相连通，所述气管的另一端与使用者的呼吸装置相连通。 4 CN 111594949 A 说　明　书 2/4 页 在另一个优选的实施例中，所述设备主壳体包括：上壳体和下壳体，所述上壳体可 拆卸地安装于所述下壳体的上端，所述上壳体的外缘与所述下壳体的外缘相匹配，所述上 壳体的上部的一侧开设有一所述缺口，所述缺口的内侧沿水平方向设有一支撑沿，所述支 撑沿的外缘与所述滤芯的外缘相匹配，所述滤芯放置于所述支撑沿上，且所述支撑沿的内 侧形成一上风道口，所述上风道口正对所述风扇组件的上部，所述下壳体的一侧设有一安 装口，所述安装口与所述气管的一端相匹配。 在另一个优选的实施例中，所述风扇组件包括：上密封壁、侧密封壁和涡轮风扇， 所述涡轮风扇固定安装于所述下壳体的上表面的一侧，所述侧密封壁沿竖直方向安装于所 述下壳体的上表面，所述涡轮风扇包围于所述侧密封壁内，且所述侧密封壁与所述安装口 相连通，所述上密封壁沿水平方向设置，所述上密封壁固定安装于所述侧密封壁上，所述上 密封壁的外轮廓与所述侧密封壁的外轮廓相匹配，所述上密封壁上开设有一下风道口，所 述下风道口的内缘与所述涡轮风扇的外缘相匹配，且所述下风道口正对所述上风道口，所 述上密封壁、所述侧密封壁和所述下壳体之间形成一由滤芯至气管方向的风道。 在另一个优选的实施例中，所述控制电路板上还设有一USB接口，所述USB接口设 于所述控制电路板相对于所述电池的另一侧，且所述USB接口贯穿所述设备主壳体设置，所 述USB接口与所述USB接头相匹配。 在另一个优选的实施例中，所述消毒单元的数量不少于六个。 在另一个优选的实施例中，所述消毒单元为紫外发光二极管。 在另一个优选的实施例中，所述主壳体靠近所述USB接口一侧的外壁上还设有一 夹持钩，所述USB连接线靠近所述USB接头的一端可操作地卡接于所述夹持钩上。 本发明由于采用了上述技术方案，使之与现有技术相比具有的积极效果是： (1)通过对本发明的应用，提供了一种结构简单、便于携带且能够根据使用者需要 对滤芯进行杀菌消毒处理的空气净化设备； (2)通过对本发明的应用，提高了滤芯在使用过程中的清洁程度，进一步提高了对 滤芯的使用效率，且进一步提高了滤芯盖内部的干净程度，不会残留大量的细菌病毒，从而 避免手动更换滤芯时细菌病毒等沾污手部或飞散至口鼻。 附图说明 图1为本发明的一种个人空气杀菌净化设备的示意图； 图2为本发明的一种个人空气杀菌净化设备的爆炸示意图； 图3为本发明的一种个人空气杀菌净化设备的滤芯盖第一角度示意图； 图4为本发明的一种个人空气杀菌净化设备的滤芯盖第二角度示意图； 图5为本发明的一种个人空气杀菌净化设备的消毒组件示意图。 附图中： 1、净化设备主体；2、滤芯；3、滤芯盖；4、消毒组件；11、缺口；31、通风盖体；32、卡接 盖体；311、第一包边结构；312、通风孔；313、第二包边结构；321、卡脚；41、柔性电路板；42、 消毒单元；43、USB连接线；44、USB接头；101、设备主壳体；102、电源；103、风扇组件；104、控 制电路板；105、气管；1011、上壳体；1012、下壳体；1013、支撑沿；1014、上风道口；1031、上密 封壁；1032、侧密封壁；1033、涡轮风扇；1035、USB接口；45、夹持钩。 5 CN 111594949 A 说　明　书 3/4 页
