技术摘要：
本发明提供了一种具有集液功能的原料桶托盘，其包括基座、垫板和集液槽，基座为向上开口的长方体壳体设置，基座内侧壁四周具有第一凸台，垫板滑动连接于基座内侧壁上，且垫板卡接于第一凸台上，基座内底部具有呈长方体设置的第二凸台，基座相对两侧壁上对称设有呈长方  全部
背景技术：
托盘是一种与叉车、货架等物流设备配套使用的物流单元，可用来存放、装载、搬 运货物，是现代化物流仓储中必不可少的物流设备之一，在化工、轻纺、制造业等领域有着 广泛的应用。 目前，托盘在运输装有液体的原料桶时，因为原料桶封口失效造成原料桶内的液 体流出，从而污染托盘和运输环境。现有的托盘在托盘上开设小孔使液体流入托盘内部，避 免液体流入周围环境中，托盘中的液体在托盘底部处于分散状态，这就需要在运输后将整 个托盘倾覆使得液体流出来，清理操作困难。
技术实现要素：

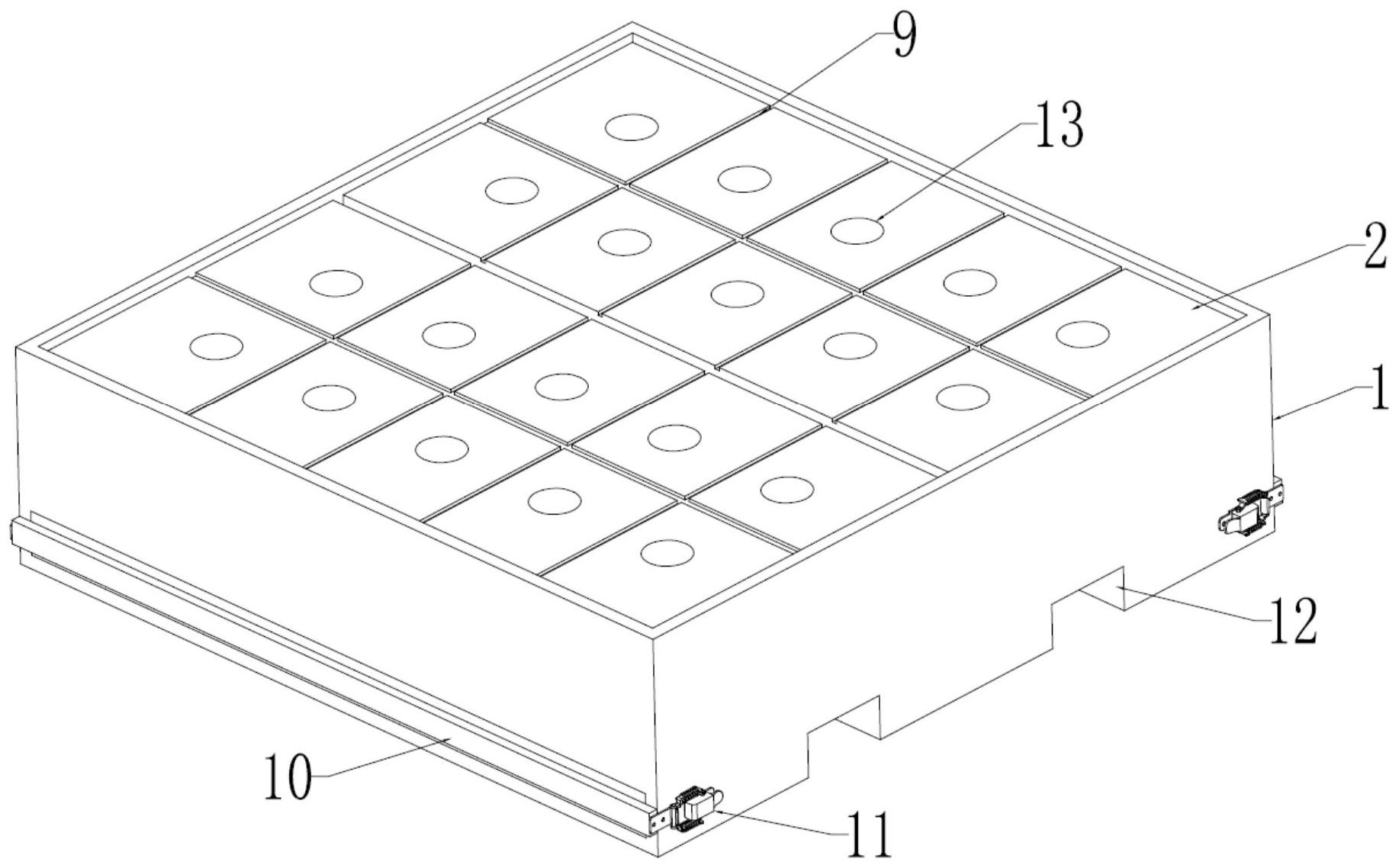

鉴于此，本发明提供了一种具有集液功能的原料桶托盘，其解决了现有技术中原 料桶托盘内的液体分散导致清理困难的问题。 为此，一方面，本发明提供了一种具有集液功能的原料桶托盘，其包括基座、垫板 和集液槽，基座为向上开口的长方体壳体设置，基座内侧壁四周具有第一凸台，垫板滑动连 接于基座内侧壁上，且垫板卡接于第一凸台上，基座内底部具有呈长方体设置的第二凸台， 基座相对两侧壁上对称设有呈长方体设置的第一避空槽，集液槽滑动连接于第一避空槽 内，且集液槽侧壁与第二凸台侧壁贴合。 进一步地，上述集液槽为向上开口的长方体壳体设置，集液槽的顶部上设有向下 倾斜设置的倾斜板，倾斜板与集液槽的内侧壁之间留有集液口。 进一步地，上述倾斜板的倾斜角度为5-15°。 进一步地，上述第二凸台顶面高于集液槽的顶面，保证从垫板上流下的液体在全 部都能收集到集液槽中。 进一步地，上述第二凸台上设有弧形凸起，弧形凸起与垫板底部相切，弧形凸起在 对液体具有分流作用，弧形凸起对垫板起支撑作用。 进一步地，上述垫板顶面具有导流槽，垫板内部具有贯穿垫板设置的导流孔，有利 于将洒落在垫板表面的液体快速导流到托盘内部。 进一步地，上述集液槽的外侧壁上具有支撑板，基座外侧壁两侧对称设有弹簧卡， 弹簧卡连接支撑板和基座，实现集液槽和基座之间的快速拆装。 进一步地，上述第二凸台侧壁到基座侧壁的距离不大于集液槽的宽度。 进一步地，上述基座的底部设有2个第二避空槽，第二避空槽贯穿第二凸台的内 部，方便运输装置对托盘的插起运转。 本发明所提供的一种具有集液功能的原料桶托盘中，采用在垫板上开设导流孔和 导流槽使液体流入基座内底部，经过弧形凸起的分流作用将液体引流至集液槽上，再经过 3 CN 111591930 A 说　明　书 2/3 页 倾斜板的导流使得液体从集液口进入集液槽内；将集液槽卡接在基座上，并通过弹簧卡固 定连接集液槽和基座，垫板卡接在基座内的凸台上，实现托盘整体模块化拼装。 因此，本发明相较于现有技术具有以下有益效果： 1)通过托盘整体的模块化设计，取出集液槽即可实现对托盘内液体的清洗，避免 将整个托盘倾覆的困难操作，实现托盘清理简单化； 2)通过多个导流和引流构件设置，使得液体被快速收集在集液槽内，集液效率高， 避免液体洒落在周围环境中。 附图说明 通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通 技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明 的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中： 图1为本发明实施例提供的一种具有集液功能的原料桶托盘的整体结构示意图； 图2为本发明实施例提供的一种具有集液功能的原料桶托盘的内部结构示意图； 图3为图2中A部分的局部放大图； 图4为本发明实施例提供的一种具有集液功能的原料桶托盘的使用状态参考图。 其中，1-基座；2-垫板；3-集液槽；4-第一凸台；5-第二凸台；6-倾斜板；7-集液口； 8-弧形凸起；9-导流槽；10-支撑板；11-弹簧卡；12-第二避空槽；13-导流孔；14-第一避空 槽。
