技术摘要：
本发明公开了一种石墨烯智能保暖毯，包括保暖毯主体、功能垫和石墨烯发热元件，本发明在保暖毯主体顶端中部设置有功能垫，功能垫内设置有耐磨舒适层和纯棉保暖层，纯棉保暖层提供舒适效果，增加厚度，并且耐磨舒适层具有很好的耐磨功能，使得保暖毯寿命提高，耐久性更  全部
背景技术：
保暖毯即电热毯，电热毯，又名电褥，是一种接触式电暖器具，它将特制的，绝缘性 能达到标准的软索式电热元件呈盘蛇状织入或缝入毛毯里，通电时即发出热量，石墨烯智 能保暖毯它将特制的、绝缘性能达到标准的软索式石墨烯电热元件呈盘蛇状织入或缝入毛 毯里，通电时即发出热量，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的，并且 有外部的智能温度控制器进行智能温控。 在石墨烯智能保暖毯进行实际使用时，由于现有的接线器大多固定在保暖毯顶部 边缘，大多为凸起状使用者在使用时容易硌着使用者身体，造成使用者不适；在保暖毯中部 位置在使用时，耐磨性较低，使用者长期使用下臀部以及腰部位置容易对保暖毯进行磨损； 在使用时单单靠着保暖毯底部的防滑硅胶粒子进行防滑，防滑效果较差，对于不同材质的 床垫，防滑效果弱。
技术实现要素：

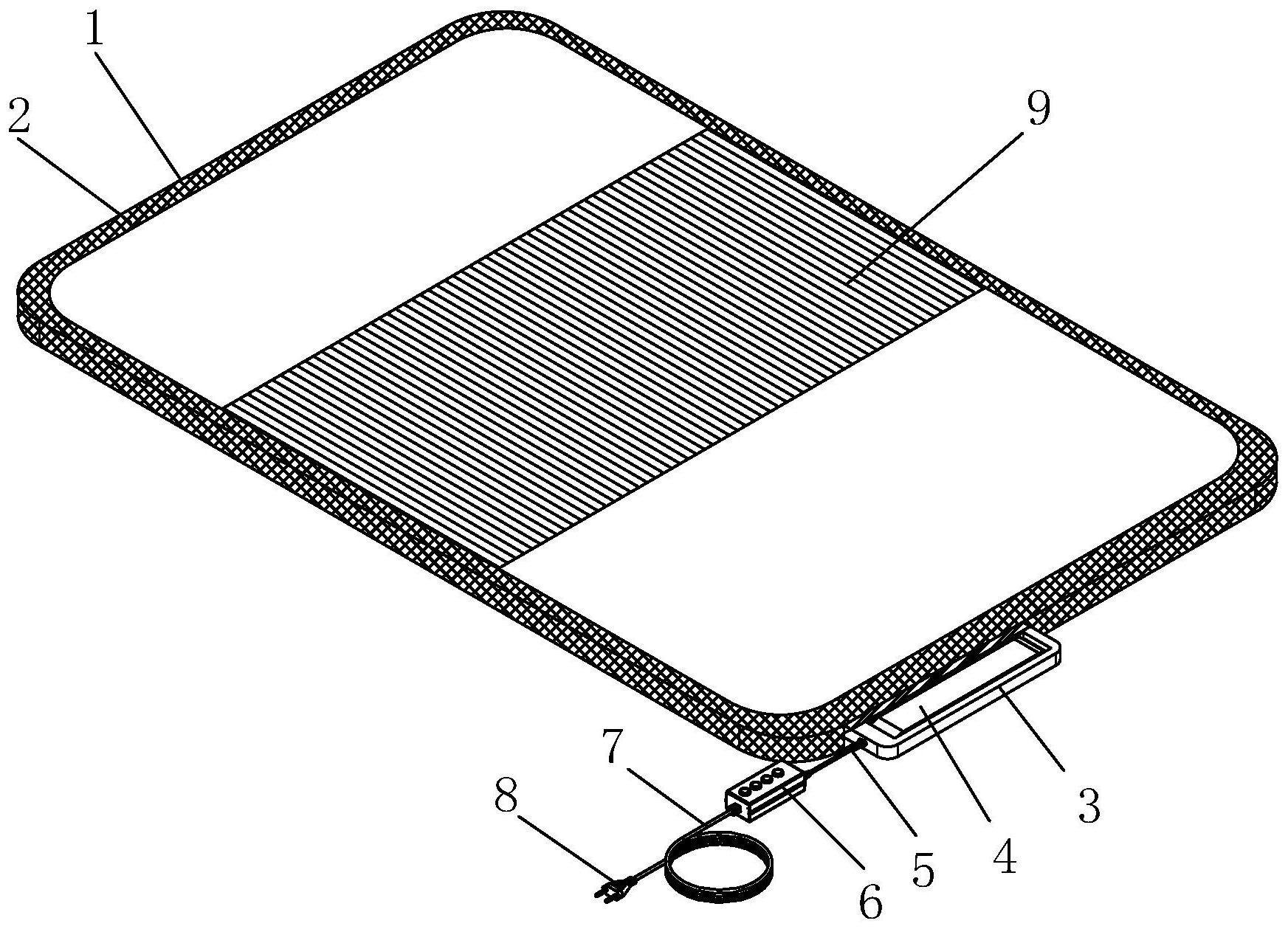

因此，为了解决上述不足，本发明在此提供一种石墨烯智能保暖毯。 本发明是这样实现的，构造一种石墨烯智能保暖毯，该装置包括保暖毯主体，所述 保暖毯主体外径表面缝合有封边条，所述保暖毯主体右侧前端设置有接线器主体，所述接 线器主体前端面与接入线相接，所述接入线前端与温度控制器相连接，所述温度控制器前 端中部设置有外接电源线，所述外接电源线前端固定有电源插头，所述保暖毯主体背面中 部贴合有底垫，所述底垫底部粘接有防滑硅胶粒，所述保暖毯主体内中部覆盖有石墨烯发 热元件，所述石墨烯发热元件右侧与接线器主体通过电缆相接，所述保暖毯主体右侧前端 与活动侧块相接，所述保暖毯主体顶端中部设置有功能垫，所述保暖毯主体底部四端安装 有防跑偏机构，所述活动侧块包括固定块、嵌入槽、接口槽、橡胶条和连接条，所述固定块内 右端开设有嵌入槽，所述接线器主体活动嵌入至嵌入槽内，所述固定块前端面中部开设有 接口槽，并且接入线贯穿接口槽，所述固定块左侧上端粘接有橡胶条，所述橡胶条左侧与保 暖毯主体进行粘接，所述固定块左侧下端设置有连接条，所述连接条左端与保暖毯主体进 行缝合。 优选的，所述功能垫包括耐磨舒适层、纯棉保暖层和基底层，所述耐磨舒适层底部 与纯棉保暖层相缝合，所述纯棉保暖层贴合在基底层顶部，所述基底层侧面与保暖毯主体 进行缝合。 优选的，所述耐磨舒适层由纬线和经线交织而成，每根纬线穿过两条经线，再穿过 一条经线下方的进行规律编织。 优选的，所述经线由聚酯纤维丝、羊毛纱线和醋酸纤维丝三者捻成。 优选的，所述防跑偏机构包括连接块、魔术贴毛面、魔术贴刺面、底块、粘黏层和离 4 CN 111572121 A 说　明　书 2/5 页 型膜，所述连接块顶部与保暖毯主体底部进行粘接，所述连接块底部粘黏有魔术贴毛面，所 述魔术贴毛面底部与魔术贴刺面相咬合，所述魔术贴刺面底部固定在底块顶部，所述底块 底部设置有粘黏层，所述粘黏层底部贴合有离型膜。 优选的，所述嵌入槽内侧粘接有一层硅胶层，并且硅胶层厚度为2mm。 优选的，所述连接条均设置有两组，并且连接条最大拉伸长度为3cm。 优选的，所述耐磨舒适层采用缎纹组织结构，并且纬线和经线密度比为2:3。 优选的，所述聚酯纤维丝、羊毛纱线和醋酸纤维丝三者外径尺寸相同，并且三者表 面均为光滑状。 优选的，所述离型膜底部右端呈凸出状，并且凸出位置右端呈半圆形状。 优选的，所述固定块采用橡胶材质。 优选的，所述纬线采用纯棉材质。 本发明具有如下优点：本发明通过改进在此提供一种石墨烯智能保暖毯，与同类 型设备相比，具有如下改进： 优点1：本发明所述一种石墨烯智能保暖毯，通过在保暖毯主体右侧前端安装有活 动侧块，活动侧块内的嵌入槽内能安装入接线器主体，并且活动侧块能随着保暖毯主体右 侧进行上下翻折，能整体嵌入至床垫与床头之间缝隙，进行有效的遮蔽，减少对使用者的阻 碍，提高了舒适性。 优点2：本发明所述一种石墨烯智能保暖毯，在保暖毯主体顶端中部设置有功能 垫，功能垫内设置有耐磨舒适层和纯棉保暖层，纯棉保暖层提供舒适效果，增加厚度，并且 耐磨舒适层具有很好的耐磨功能，使得保暖毯寿命提高，耐久性更好。 优点3：本发明所述一种石墨烯智能保暖毯，功能垫内的耐磨舒适层由纬线和经线 交织而成，采用缎纹组织结构，该组织覆盖性越好，单独组织点不易露出，并且纬线采用纯 棉线，经线由聚酯纤维丝、羊毛纱线和醋酸纤维丝捻成，聚酯纤维丝和醋酸纤维丝具有很好 的耐磨性，并且表面光滑亲肤，羊毛纱线和纬线采用的纯棉线表面舒适，保暖效果好，有效 的为使用者提供舒适以及很好的耐磨性。 优点4：本发明所述一种石墨烯智能保暖毯，通过在保暖毯主体底部四端安装有防 跑偏机构，防跑偏机构内设置有连接块和底块，连接块顶部与保暖毯主体相接，并且连接块 底部通过魔术贴与底块进行咬合，在底块底部利用粘黏层牢牢固定在床垫上，有效的实现 保暖毯的防跑偏。 附图说明 图1是本发明结构示意图； 图2是本发明保暖毯主体背面结构示意图； 图3是本发明A-A剖面结构示意图； 图4是本发明活动侧块结构示意图； 图5是本发明功能垫截面结构示意图； 图6是本发明耐磨舒适层结构示意图； 图7是本发明经线结构示意图； 图8是本发明防跑偏机构结构示意图； 5 CN 111572121 A 说　明　书 3/5 页 图9是本发明防跑偏机构A区放大结构示意图。 其中：保暖毯主体-1、封边条-2、活动侧块-3、接线器主体-4、接入线-5、温度控制 器-6、外接电源线-7、电源插头-8、功能垫-9、防跑偏机构-10、底垫-11、防滑硅胶粒-12、石 墨烯发热元件-13、固定块-31、嵌入槽-32、接口槽-33、橡胶条-34、连接条-35、耐磨舒适层- 91、纯棉保暖层-92、基底层-93、纬线-911、经线-912、聚酯纤维丝-9121、羊毛纱线-9122、醋 酸纤维丝-9123、连接块-101、魔术贴毛面-102、魔术贴刺面-103、底块-104、粘黏层-105、离 型膜-106。
