技术摘要：
本发明公开了一种用于SLA激光3D打印机的成型托板调节装置，包括一个底座，所述底座的内部设置有一个放置机构，所述放置机构的内部呈设置有一个输送机构，位于所述输送机构上方的放置机构内部设置有一个驱动机构和传动机构，本发明在需要更换托板时，首先启动驱动电机，  全部
背景技术：
SLA为“立体光固化成型”，工业SLA激光3D打印机是通过激光束在液态光敏树脂表 面勾画出物体的第一层形状，然后制作平台下降一定的距离，再让固化层浸入液态树脂中， 如此反复直到打印成型。最后，将原型从树脂中取出后，进行最终固化，再经打光、电镀、喷 漆或着色处理即得到要求的产品。 SLA激光3D打印机在进行打印不同的产品时，需要调节更换为不同型号的托板，而 传统的SLA激光3D打印通常采用固定方式对成型托板进行锁紧，使得成型托板的更换较为 繁琐，不便于对托板进行调节更换，对此需要设计一种用于SLA激光3D打印机的成型托板调 节装置。
技术实现要素：

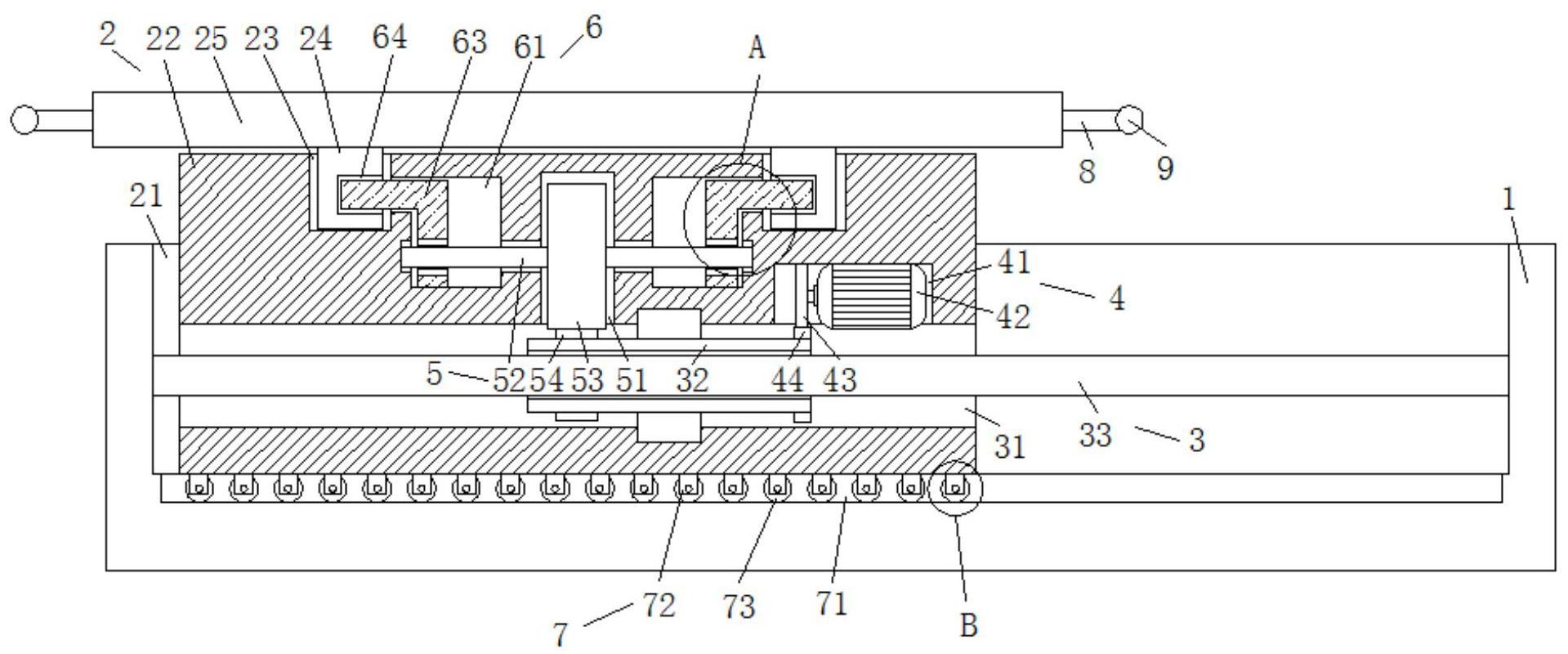

本发明的目的就在于为了解决上述问题而提供一种用于SLA激光3D打印机的成型 托板调节装置，解决了现有SLA激光3D打印机在进行打印不同的产品时，需要调节更换为不 同型号的托板，而传统的SLA激光3D打印通常采用固定方式对成型托板进行锁紧，使得成型 托板的更换较为繁琐，不便于对托板进行调节更换的问题。 为了解决上述问题，本发明提供了一种技术方案： 一种用于SLA激光3D打印机的成型托板调节装置，包括一个底座，所述底座的内部 设置有一个放置机构，所述放置机构的内部呈设置有一个输送机构，位于所述输送机构上 方的放置机构内部设置有一个驱动机构和传动机构，所述传动机构的两端均安装有一个定 位机构，所述放置机构的底部呈平行状安装有两组移动支撑机构。 作为优选，所述放置机构包括一个放置槽，所述放置槽开设在底座的上表面，所述 放置槽的内部滑动连接有一个安装座，所述安装座的上端贯穿放置槽的槽口并向上延伸， 所述安装座的上表面呈对称状开设有两个限位槽，两个所述限位槽的内部均滑动连接有一 根限位杆，两根所述限位杆的顶端均贯穿对应限位槽的槽口并延伸至安装座的外部，两根 所述限位杆位于安装座外部的顶端共同固定连接有一块托板。 作为优选，所述输送机构包括一个输送孔，所述输送孔贯穿开设在安装座上，所述 输送孔的内孔壁上通过轴承转动连接有一个丝杆套筒，所述丝杆套筒的内部螺纹连接有一 根丝杆，所述丝杆的两端分别贯穿输送孔的对应孔口并延伸至放置槽的内部，所述丝杆位 于放置槽内部的两端分别固定连接在放置槽相对的两侧槽壁上。 作为优选，所述驱动机构包括一个驱动槽，所述驱动槽开设在输送孔的上端孔壁 上，所述驱动槽的内部固定连接有一个驱动电机，所述驱动电机的输出端通过联轴器固定 连接有一个主动齿轮，对应所述主动齿轮位置的丝杆套筒外筒壁上固定套接有一个从动齿 4 CN 111546625 A 说　明　书 2/4 页 环，所述主动齿轮与从动齿环相啮合。 作为优选，所述传动机构包括一个传动槽，所述传动槽开设在输送孔的上端孔壁 上，所述传动槽相对的两侧槽壁之间通过第二轴承转动连接有一个螺纹杆，所述螺纹杆位 于传动槽内部的杆壁上固定套接有一个从动齿轮，对应所述从动齿轮位置的丝杆套筒外筒 壁上固定套接有传动齿环，所述传动齿环与从动齿轮相啮合。 作为优选，两个所述定位机构均包括一个呈L型设置的定位槽，两个所述定位槽分 别开设在两个限位槽相向的一侧槽壁上，且所述螺纹杆两端分别延伸两个定位槽的内部， 位于两个所述定位槽内部的螺纹杆两端均通过第三轴承分别转动连接在两个定位槽相背 的一侧槽壁上，位于两个所述定位槽内部的螺纹杆杆壁上均螺纹套接有一个螺纹套筒，所 述螺纹套筒的外筒壁上均固定套接有一个呈L型设置的定位杆，对应两个所述定位槽位置 的两个限位杆杆壁上均开设有一个卡槽，两根所述定位杆的其中一端均依次贯穿对应定位 槽与卡槽的槽口并延伸至对应卡槽的内部，位于两个所述定位槽内部的螺纹杆杆壁上的螺 纹呈对称状设置。 作为优选，两组所述移动支撑机构均包括一条滑槽，两条所述滑槽呈平行状开设 在放置槽的槽底，对应两条所述滑槽位置的安装座下表面均固定连接有若干对连接块，每 对两块所述连接块相向的一侧侧壁之间均通过转轴转动连接有一个滚轮，若干个所述滚轮 的下端分别与两条滑槽的槽底相抵。 作为优选，所述托板的两侧侧壁上均呈对称状固定连接有两根支撑杆，同侧的两 根所述支撑杆远离托板的一端均共同固定连接有一个把手。 本发明的有益效果是： 1、本发明涉及一种用于SLA激光3D打印机的成型托板调节装置，在需要更换托板 时，首先启动驱动电机，驱动电机通过主动齿轮与从动齿环的啮合带动丝杆套筒进行转动， 丝杆套筒通过传动齿环带动从动齿轮进行转动，此时从动齿轮带动螺纹杆进行转动，因螺 纹杆上的螺纹呈对称状设置，使得其可以通过与螺纹套筒的配合驱动定位杆进行移动，进 而使得定位杆脱离卡槽并解除对限位杆的固定，此时可以简单便捷的将托板取出并进行更 换。 2、本发明涉及一种用于SLA激光3D打印机的成型托板调节装置，在丝杆套筒转动 时，通过与丝杆的配合，可以带动安装座在放置槽内进行移动，使得安装座可以脱离打印机 的正下方，进而可以避免在更换托板时会与打印机产生磕碰。 附图说明： 为了易于说明，本发明由下述的具体实施及附图作以详细描述。 图1为本发明的正视剖切图； 图2为本发明安装座的俯视剖切图； 图3为本发明安装座的侧视剖切图； 图4为本发明图1中的A部分放大图； 图5为本发明图1中的B部分放大图。 图中：1、底座；2、放置机构；21、放置槽；22、安装座；23、限位槽；24、限位杆；25、托 板；3、输送机构；31、输送孔；32、丝杆套筒；33、丝杆；4、驱动机构；41、驱动槽；42、驱动电机； 5 CN 111546625 A 说　明　书 3/4 页 43、主动齿轮；44、从动齿环；5、传动机构；51、传动槽；52、螺纹杆；53、从动齿轮；54、传动齿 环；6、定位机构；61、定位槽；62、螺纹套筒；63、定位杆；64、卡槽；7、移动支撑机构；71、滑槽； 72、连接块；73、滚轮；8、支撑杆；9、把手。
