技术摘要：
本发明公开了一种直驱电机数控转盘，包括安装座，所述安装座的左侧设置有连接圈，所述连接圈左侧的表面套设有数控转盘，所述安装座的右侧固定安装有直流电机，所述数控转盘的内部设置有连接块，所述数控转盘的内部设置有螺纹杆，所述安装座的左侧开设有第三安装槽，所  全部
背景技术：
工件在一次装夹中，每加工完一个表面之后，通过夹具上可动部分连同工件一起 转过一定的角度或移动一定距离，以改变加工表面的位置，实现上述分度要求的装置称为 分度装置，在生产中，经常会遇到一些工件要求加工一组按一定转角或一定距离均匀分布， 而其形状和尺寸又彼此相同的表面，例如：钻一组等分的孔，铣一组等分的槽，或加工多面 体等，为了能在工件一次装夹中完成这类等分表面加工，便要求每当加工好一个表面以后， 应使夹具连同工件一起转过一定角度或移过一定距离，能够实现上述分度要求的装置，便 称为分度装置。 现有的数控转盘不方便安装与拆解，从而不能够满足使用需要。
技术实现要素：

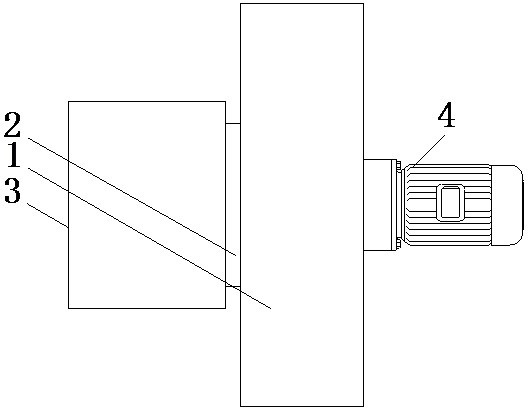

本发明的目的在于提供一种直驱电机数控转盘，具备方便安装与拆解的优点，解 决了现有的数控转盘不方便安装与拆解，从而不能够满足使用需要的问题。 为实现上述目的，本发明提供如下技术方案：一种直驱电机数控转盘，包括安装 座，所述安装座的左侧设置有连接圈，所述连接圈左侧的表面套设有数控转盘，所述安装座 的右侧固定安装有直流电机，所述数控转盘的内部设置有连接块，所述数控转盘的内部设 置有螺纹杆。 优选的，所述安装座的左侧开设有第三安装槽，所述第三安装槽的内部固定安装 有第一轴承，所述连接圈通过第一轴承与安装座转动连接。 优选的，所述数控转盘的内部开设有第一安装槽，所述第一安装槽的顶部贯穿数 控转盘的顶部，所述数控转盘内部顶部与底部且位于第一安装槽的右侧均开设有第二安装 槽，所述第二安装槽的内部设置有固定杆，所述螺纹杆通过第二轴承与第一安装槽转动连 接，所述螺纹杆贯穿固定杆并与固定杆的左侧通过螺纹转动连接，所述固定杆相对靠近的 一侧贯穿至连接圈的内部。 优选的，所述数控转盘内部的右侧固定安装有连接块，所述连接块的内部开设有 第四安装槽，所述直流电机的输出轴贯穿安装座并通过第四安装槽贯穿至连接块的内部。 优选的，所述连接块的内部且位于第四安装槽的顶部与底部均开设有第五安装 槽，所述第五安装槽的内部滑动连接有卡球，所述卡球相对远离的一侧均固定安装有弹簧， 所述卡球相对靠近的一侧贯穿至直流电机输出端的内部，所述弹簧的顶部与第五安装槽相 对远离的一侧固定连接，所述连接块的内部且位于第五安装槽的两侧均开设有滑槽，所述 滑槽的内部滑动连接有滑块，所述滑块相对靠近的一侧与卡球的两侧固定连接。 与现有技术相比，本发明的有益效果如下： 1、本发明通过设置安装座用于对直流电机和连接圈进行安装，通过设置连接圈用于对 3 CN 111546131 A 说　明　书 2/3 页 数控转盘进行安装，同时方便数控转盘的拆解，通过设置连接块用于将直流电机的动力传 递至数控转盘，从而使得数控转盘转动，同时解决了现有的数控转盘不方便安装与拆解，从 而不能够满足使用需要的问题。 2、本发明通过第三安装槽与第一轴承之间的配合实现对连接圈固定的同时实现 连接圈转动，从而实现数控转盘转动，通过第一安装槽和第二安装槽之间的配合实现对螺 纹杆和固定杆进行安装，通过设置螺纹杆用于对固定杆的位置进行调节，通过设置固定杆 用于实现连接圈与数控转盘之间的相对固定，同时通过螺纹杆与固定杆之间的配合实现对 数控转盘的拆解，通过设置第四安装槽用于对直流电机的输出轴进行容纳，从而实现动力 的传递，通过弹簧与卡球之间的配合实现连接块与直流电机输出端之间的固定，通过滑槽 与滑块之间的配合实现对卡球进行限位，防止直流电机输出端与第四安装槽脱离时卡球与 第五安装槽脱离，导致后续无法对直流电机输出端进行固定。 附图说明 图1为本发明结构示意图； 图2为本发明截面结构示意图； 图3为本发明连接块截面结构示意图。 图中：1、安装座；2、连接圈；3、数控转盘；4、直流电机；5、第一安装槽；6、螺纹杆；7、 固定杆；8、第二安装槽；9、第三安装槽；10、连接块；11、第四安装槽；12、第五安装槽；13、弹 簧；14、滑槽；15、滑块；16、卡球。
