技术摘要：

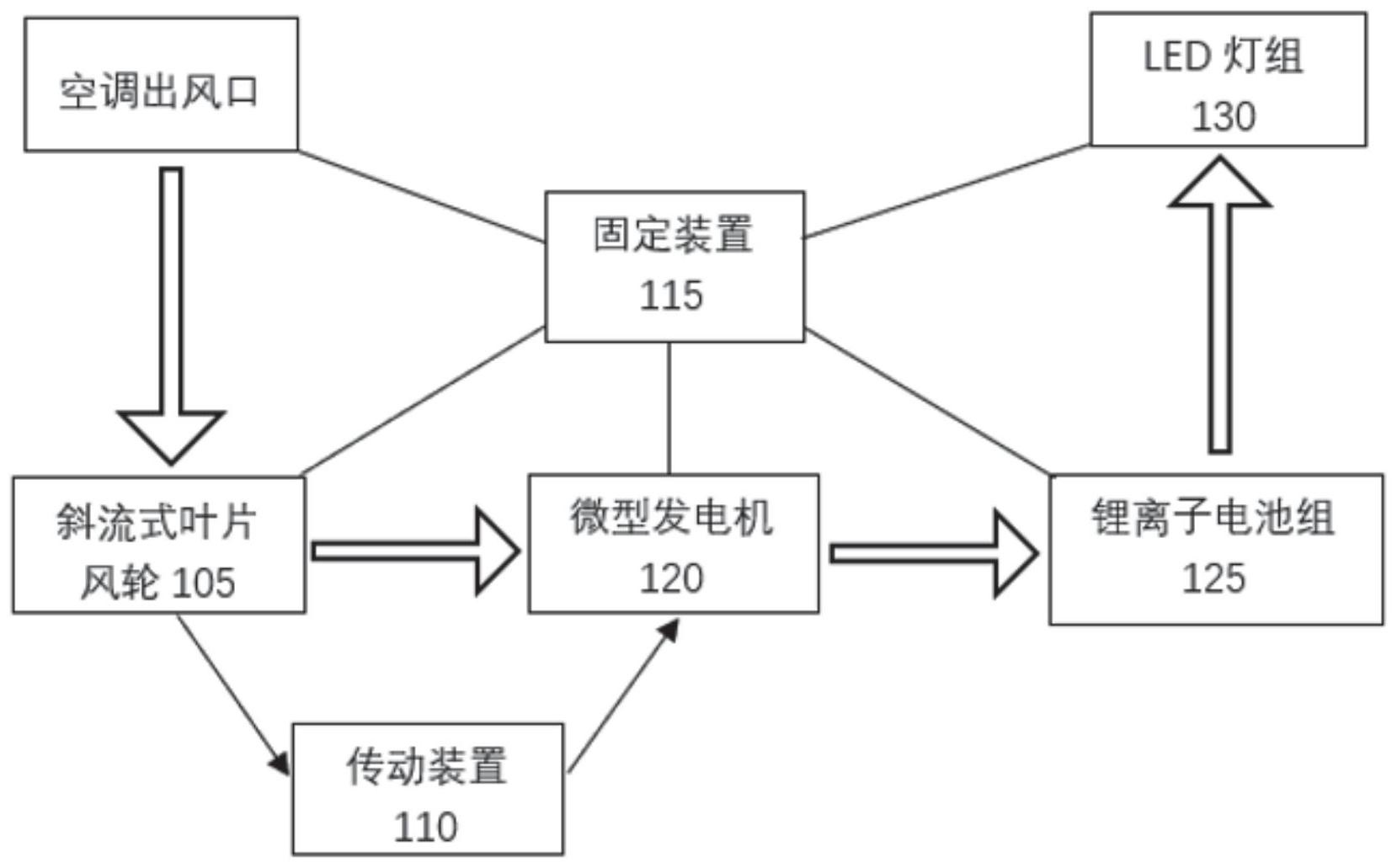

一种舒感自适应型空调风电装置，包括斜流式叶片风轮、传动装置、固定装置、微型发电机、锂离子电池组、LED灯组，空调出风口处安装有固定装置，固定装置上设置有传动装置、LED灯组；传动装置上固设有微型发电机，其传动轴上固设有斜流式叶片风轮，所述传动轴与微型发电 全部
背景技术：
中央空调风电装置由一个或多个冷热源系统和多个空气调节系统组成，该系统不 同于传统冷剂式空调(如单体机、VRV)通过集中处理空气以达到舒适要求，而是采用液体气 化制冷的原理为空气调节系统提供所需冷量，用以抵消室内环境的热负荷；制热系统为空 气调节系统提供所需热量，用以抵消室内环境冷暖负荷。 现有的中央空调系统通过对室内空间布局、大小进行模拟，制定出合适的出风口 送风量及送风角度，以期营造良好的室内空气循环，避免因直吹过冷和房内冷热不匀而造 成的人体不适现象。但是由于公共场合的人员流动情况复杂多变，室内的空间布局也会随 着人流的移动呈现不规则分布的状况，在局部形成障碍。在障碍物较多的室内，由于障碍物 的阻挡作用，空气循环流动不畅，易造成房内冷热不均现象。该类静态模拟的结果并不能完 美解决呈现动态变化的公共场合中的局部温度调节和冷热不均现象。 为了在一定程度上缓解冷热不均现象，公共场合管理者大多采取增加中央空调出 风量的方法，使冷空气尽量辐射较远的距离，该方法可以有限的缓解空间内冷热分布不均 的现象，但是增加了用电量，造成了资源浪费，且导致了新的情况出现即显著存在的出风口 下直吹过冷现象，该现象会对人体产生一定程度的不适感，严重的甚至会出现昏厥、呕吐等 症状。综上分析，公共场合的中央空调系统存在冷热分布不均，出风口直吹过冷，电力浪费 等问题。
技术实现要素：
为了解决上述技术问题，本发明的目的在于提出一种舒感自适应型空调风电装 置。 依据本发明提出的一种舒感自适应型空调风电装置，包括斜流式叶片风轮、传动 装置、固定装置、微型发电机、锂离子电池组、LED灯组，空调出风口处安装有固定装置，固定 装置上设置有传动装置、LED灯组；传动装置上固设有微型发电机，其传动轴上固设有斜流 式叶片风轮，所述传动轴与微型发电机的转轴传动连接；固定装置上设有锂离子电池组，锂 离子电池组通过导线分别与微型发电机、LED灯组连接。 进一步的，固定装置包括多个“＜”字型的空心斜管、固定凸台、上支架、下支架，固 定装置通过固定凸台安装在空调出风口处，空心斜管沿固定装置周向均匀分布，其上端交 汇并与固定凸台连接、下端与LED灯组连接，空心斜管上半部分固设有上支架、下半部分固 设有下支架，传动装置固定在上支架上，LED灯组固定在下支架上。 进一步的，传动装置包括吊罩、固定槽、传动齿轮、传动轴，吊罩固定在所述上支架 上，固定槽安装在吊罩侧边且固定槽内部设有微型发电机，传动轴与吊罩转动连接且传动 轴从吊罩底部伸出，传动轴伸出部分固设有传动齿轮。 3 CN 111595008 A 说 明 书 2/6 页 进一步的，微型发电机的转轴穿过固定槽底部且转轴末端设有齿轮，微型发电机 上的齿轮与传动轴上的传动齿轮啮合，传动比范围为0.25～1。 进一步的，斜流式叶片风轮包括斜流式叶片、主轴，主轴固定在所述传动轴末端； 绕主轴外圆周均匀分布有多个斜流式叶片。 进一步的，斜流式叶片宽度在150mm～500mm之间，长度在100mm～400mm之间，叶片 偏角在5°～30°之间；斜流式叶片数量为4片或4片以上；斜流式叶片风轮高度在200mm～ 700mm之间，长度在200mm～800mm之间。 进一步的，LED灯组包括保护罩、灯罩、LED灯，保护罩安装在固定装置上并具有供 传动轴穿过的孔洞，其内部留有用于容纳斜流式叶片风轮的空腔；所述保护罩中间向外弯 折，其下方固设有灯罩；灯罩上设有LED灯，其外侧与空心斜管末端连接。 进一步的，锂离子电池组安装在空心斜管末端的内部，空心斜管的内部穿设有锂 离子电池组与微型发电机、LED灯连接的导线。 与现有技术相比，本发明一种舒感自适应型空调风电装置的有益效果在于： 1、在扩大了气流的流动范围的同时避免了直吹过冷现象的发生；由于斜流式叶片 的导流效果，会使得沿着扇叶的中心轴向进入扇叶的气流沿着扇叶轴向及扇叶径向流出， 导致气流流动范围扩大，增加了气流的流动性，使得室内温度更易均匀分布，缓和了冷热分 布不均的现象，同时降低了出风口正下方的风速，减弱了流出风对人体表冷度感受器的刺 激，避免了直吹过冷现象，改善了人体在室内工作环境的舒适度。 2、通过微型发电机将旋转的机械能转化为电能储存在使用寿命长的锂离子电池 组中，在设置合适的控制策略后，可以控制锂离子电池组在恰当的时机为LED灯组供电，提 供照明需求。 3、可以充分利用中央空调的风能资源，给予原先被浪费掉的风能资源以宽广的使 用前景，开拓了分布式能源的新型应用领域。 上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段， 而可依照说明书的内容予以实施，并且为了让本发明的上述和其他目的、特征和优点能够 更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。 附图说明 图1为本发明一种舒感自适应型空调风电装置实施例的立体图； 图2为本发明一种舒感自适应型空调风电装置实施例的原理概览图； 图3为图1中斜流式叶片风轮的立体图； 图4为图3所示斜流式叶片风轮的气流流动示意图； 图5为图1中固定装置的立体图； 图6为图1中传动装置的立体图； 图7为图1中LED灯组的立体图； 图8为在有无舒感自适应型空调风电装置及不同初始风速的情况下，空调流出风 风速随流出距离的变化情况； 图9为在有无舒感自适应型空调风电装置及不同初始风速的情况下，空调流出风 扩散距离随流出距离的变化情况。 4 CN 111595008 A 说 明 书 3/6 页 【附图标记】 105-斜流式叶片风轮 110-传动装置 115-固定装置 120-微型发电机 125-锂离子电池组 130-LED灯组 205-斜流式叶片 210-主轴 310-第一空心斜管 315-第二空心斜管 320-第三空心斜管 335-固定凸台 325-上支架 330-下支架 410-吊罩 435-固定槽 415-滚动轴承 420-传力键 425-传动齿轮 430-传动轴 510-保护罩 515-灯罩 520-LED灯
